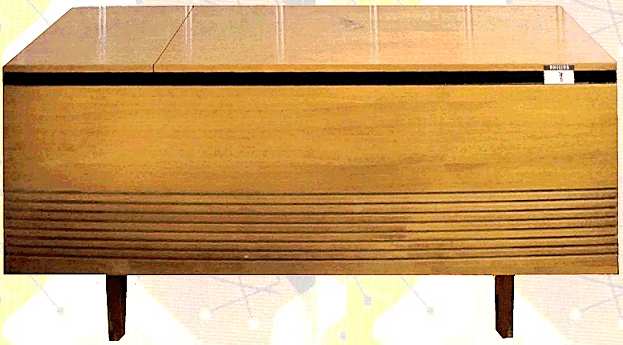

Philips 22RF870

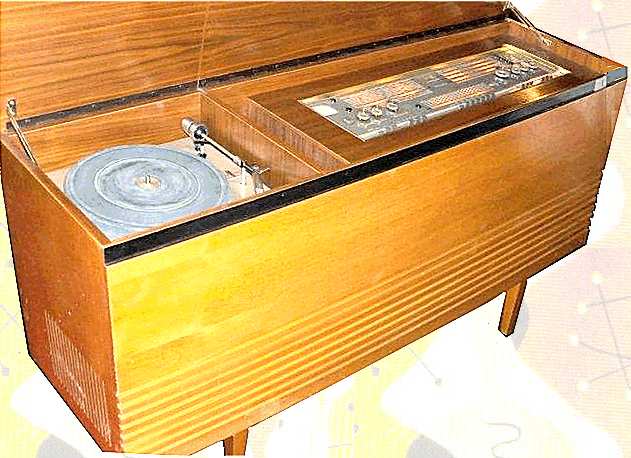

Dit zeer luxe stereomeubel type Philips 22RF870 is uit 1967. Het gaat om een wat vereenvoudigde Philips F9X38A. De kast bevat bevat een AM/FM afstemmer met 7 banden, een stereo platenspeler, twee OTL versterkers met een nagalmveer, een beeldscherm voor het zichtbaar maken van de geluidsbalans en vier ingebouwde Philips 9710BM luidsprekers.

Op het beeldscherm wordt een vertikale streep geprojecteerd wanneer beide kanalen in balans zijn.

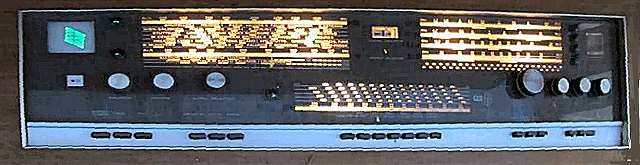

Aan de voorkant valt vooral de ruime afstemschaal op. Deze heeft 7 schalen in 3 groepen.


Philips draaitafel 22GC017

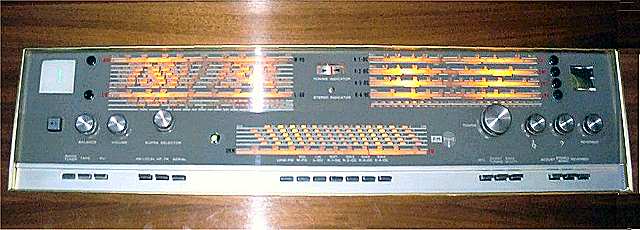

Links zit het 7 cm beeldbuisje en de Balance, Volume en Supra Selector knoppen. Rechts de afstemknop, twee toonregelknoppen en de nagalm knop. De Supra Selector dient voor het onderdrukken van fluittonen op de kortegolf.


Beeldbuisje voor stereocontrole

Voor MG/LG ontvangst heeft het toestel een ingebouwde draaibare ferroceptor die vanaf de voorzijde is te bedienen. Onder de schalen zijn drukknopjes geplaatst voor onder meer Draadomroep, Antenne-functies, Golfbereik, AFC, Mute, Mono-stereo, Galm en Bandbreedte.

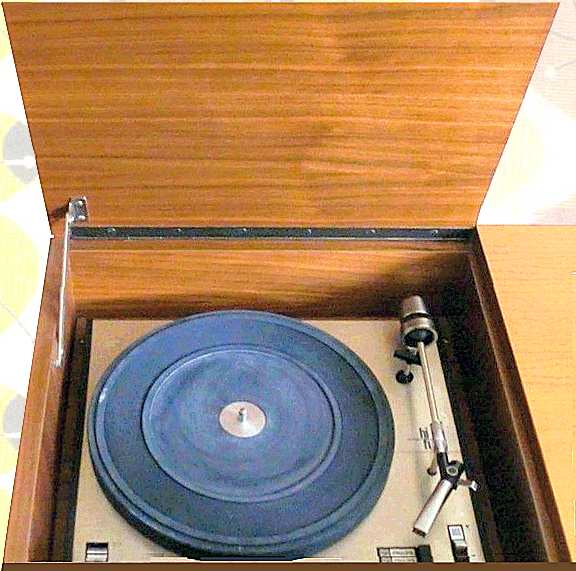

De snelheid van de 22GC017 speler wordt ingesteld met de knop rechts voor op het dek. Links zit een knop voor starten en stoppen. Naast de arm is de toets voor de armlift.


Gebruikershandleiding Philips 22RF870

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type 22RF870
Serienummer
Bouwjaar 1967
Toepassing grammofoon omroepontvanger
Draaisnelheid platenspeler 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm
metalen buisarm
armlift
naalddruk instelbaar 2...4 gram
Element Philips 22GP233 keramisch element
Aantal buizen 14 plus 24 transistors
Type buizen Philips EF86 (2x), ECC83 (5x), EL86 (4x), ECF80 (2x), DG7-5
lampjes: 8024D (8x), 7999D (7x)
Voedingsspanning 90, 110, 127, 145, 165, 190, 220 en 245 Volt AC, 50 of 60 Hz, 250 Watt
Luidspreker
Philips 9170BM (4x)
Chassis
platenspeler type Philips 22GC017
snaaraandrijving met vierkante snaar
instellen snelheid door de snaar over een van de twee poelies te leggen
frequentiebereik: 45-20.000 Hz
7-bands radiochassis type A6XZ38AT
2 gescheiden versterkers 2x 15 Watt
nagalmveer
motorsturing golfbereik
beeldbuisje voor zichtbaar maken van geluidsbalans
Frontplaat glazen plaat
Golfbereik KG1 1,6-4,7 MHz, KG2 4,5-10,5 MHz, KG3 10-20 MHz, KG4 19,5-30 MHz, MG 510-1620 kHz, LG 150-400 kHz, FM 87,5-108 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
vliegwielafstemming
Schalen 7 horizontale schalen, 3 gescheiden wijzers
Schakeling meng + 2xmf + det + 2xlf (AM)
meng + 3xmf +det + 2xlf (FM)
Aantal kringen  (AM),  (FM)
Middenfrequentie
452 kHz (AM), 10,7 MHz (FM)
overall bandbreedte 9 kHz
Antenne
ingebouwde instelbare ferroceptor
ingebouwde FM dipoolantenne
aansluitingen voor AM en FM extern en aarde
Behuizing houten kast
Afmetingen bxhxd xx cm
Gewicht  kg
Verkoopprijs Hfl
Geschatte waarde €
Productieperiode 1967-1970
Seriegrootte
Bijzonderheden
laatste topmodel Philips buizen-grammofoonmeubel
ingebouwde stereo Hi-Fi speler
aansluiting voor grammofoon, extra luidsprekers en bandrecorder

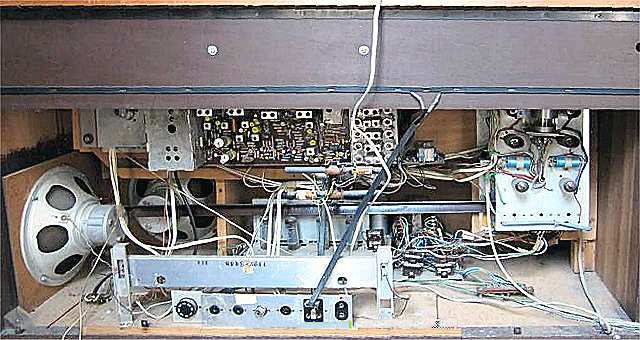

Het binnenwerk van de Philips 22RF870


Philips 22RF870


Philips 22GC017


Philips A6XZ38AT
