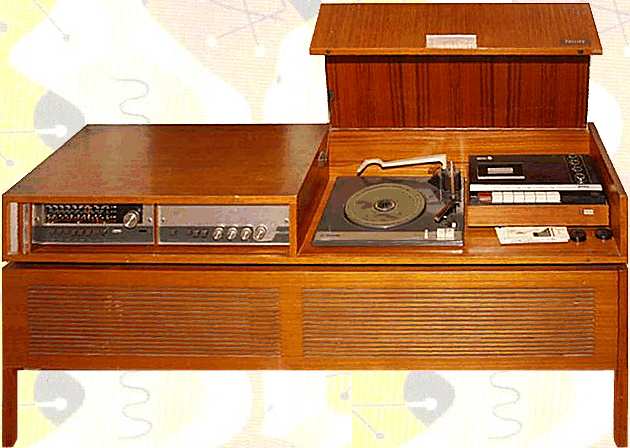

De Philips grammofooncombinatie type 22RF773 bestaat uit een teakhouten
meubel met daarin een AM/FM afstemmer met 4 golfbereiken, een stereo versterker,
twee luidsprekerboxen en

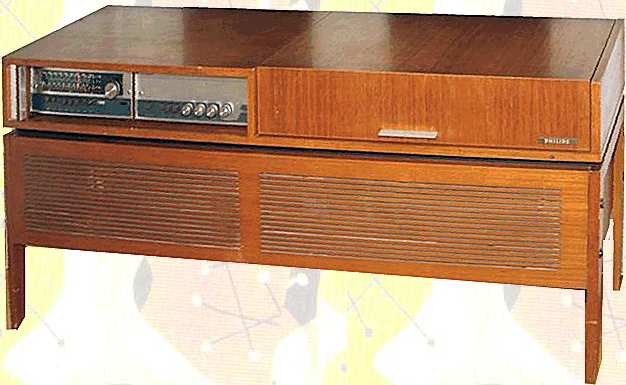

een 4-snelheden platenwiselaar. Deze laatste wordt afgesloten met een houten
klep. Het
toestel is uit 1967, de elektronica is "All-transistor".
|
|
Platenwisselaar Philips AG1035-22GC035
|
|

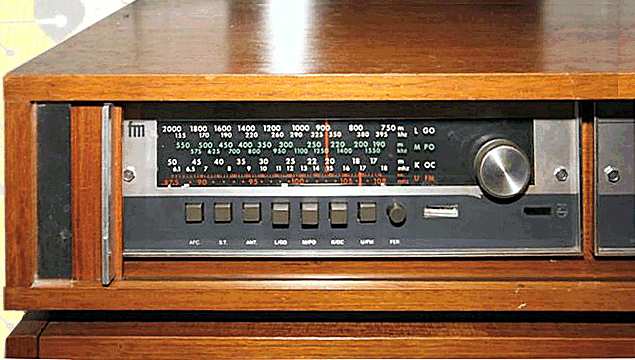

De ronde knoppen zijn voor Afstemmen, Laag, Hoog, Balans en
Volume. De elf druktoetsen voor AFC, Stille afstemming, Ferroceptor, LG, MG, KG,
FM en . De vijf
kleine druktoetsen zijn voor Bass, Normal, Treble, Expansion en Stereo. Links-boven
zit een wieltje voor het instellen van de L-R balans.
De automatische platenwisselaar wisselt platen met verschillende
diameter door elkaar en kan ook met de
hand worden bediend. De snelheid wordt ingesteld met de schuif rechts
voor op het dek. Rechts zitten 2 druktoetsen voor starten en stoppen.
Dit meubel is eigendom van de familie vd Vecht. Het is indertijd
gekocht bij Radio Diemen, (allang ter ziele) van Kaskens in de Burg. Bickerstraat
in Diemen. Het meubel is op een spaarkaart wekelijks aanbetaald. Dus
vooruit betaald! De cassette-recorder (een Philips EL3312 uit dezelfde periode) is wat
later aangeschaft.
|
|
|
|
|
|
|
|
|
|
|

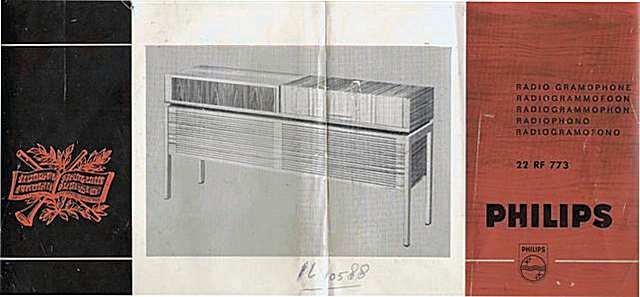

Gebruikershandleiding Philips 22RF773

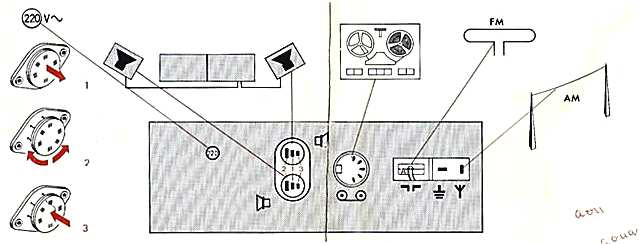

Aansluitmogelijkheden

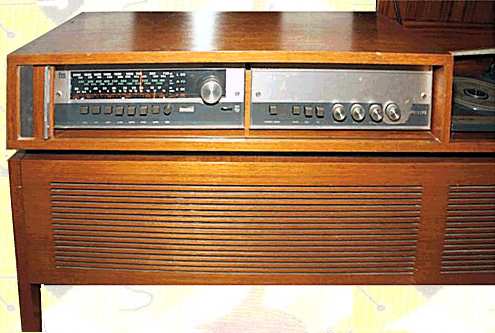

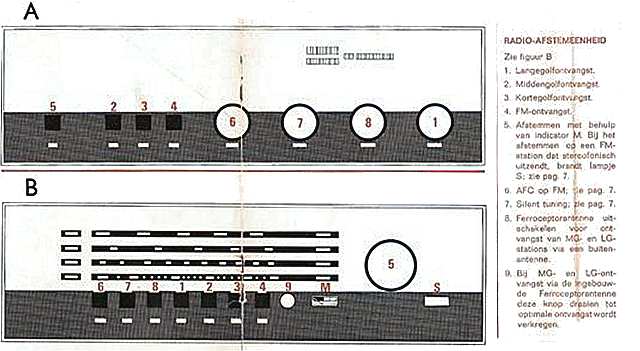

Bediening versterker en tuner
|
| Merknaam |
Philips'
Gloeilampenfabrieken NV, Eindhoven
|
| Land van herkomst |
Nederland |
| Eigennaam |
FM/Stereo Radiogrammofoon |
| Type |
22RF733 |
| Serienummer |
|
| Bouwjaar |
1969 |
| Toepassing |
grammofoon en omroepontvanger |
| Draaisnelheid |
16, 33, 45 en 78 t/min |
| Plaatdiameter |
max. 31 cm |
| Arm |
 | metalen buisarm met
transportvergrendeling |
| naalddruk 5 gram |
| armlift |
|
| Element |
Philips
AG3310, met diamant plus saffiernaald |
| Aantal transistors |
22, plus 21 diodes |
| Type transistors |
AC126 (6x), AC172, AC125 (3x), AC132, AC127 (2x), AD149 (2x), AF102,
AF125 (3x), AF212 (3x)
schaallampje 8009D, stereo lampje 8024D |
| Voedingsspanning |
110, 127, 220 en 240 Volt, 50 Hz, 46 Watt |
| Luidspreker |
| 2 ingebouwde boxen |
| luidsprekers 4x Philips AD3696RM, ovaal 15x22 cm |
|
| Chassis |
| Philips AG1035,
4-snelheden wisselaar, metaal |
| later Philips 22GC035, idem |
| 6 watt inductiemotor |
| rumble beter dan -30 dB |
| jengel maximaal 0,2% |
| automatisch vrijkomend
tussenwiel |
| antistatische mat |
| Philips full-stereo
radiochassis |
| Philips 2x12 Watt
(muziekvermogen) versterker |
|
| Frontplaat |
aluminium |
| Golfbereik |
KG 16,5-50,8 m, MG 185-580 m, LG 750-2000 m, FM 87,5-108 MHz |
| Afstemming |
| AM afstemming door middel van twee gekoppelde variabele
condensatoren |
| FM afstemunit eveneens uitgerust met dubbele varco |
|
| Schalen |
4 horizontale schalen, 2 wijzers |
| Schakeling |
|
| Aantal kringen |
|
| Middenfrequentie |
452 kHz (AM), 10,7 MHz (FM) |
| Antenne |
| ingebouwde dipool/draadantenne voor FM en KG ontvangst |
| draaibare ferroceptor voor MG en LG |
| aansluitingen voor AM en FM extern |
|
| Behuizing |
| houten kast met 4 korte poten |
| ruimte voor grammofoonplaten rechts van de draaitafel |
|
| Afmetingen bxhxd |
148x70x37 cm |
| Gewicht |
kg |
| Verkoopprijs |
Hfl |
| Geschatte waarde |
€ |
| Productieperiode |
1967-1969 |
| Seriegrootte |
onbekend |
| Bijzonderheden |
| aansluiting voor bandrecorder en 2 externe luidsprekers |
| optionele 45-t wisselspil Philips AG7028 |
|
