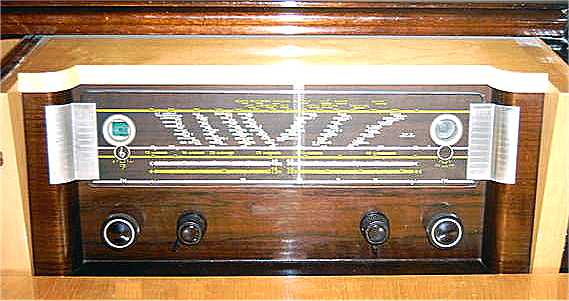

De knop links is voor volume-aan/uit en grammofoon, de knop geheel rechts is voor het afstemmen. De middelste knoppen zijn voor toonregeling/bandbreedte en de golfgebiedschakelaar.

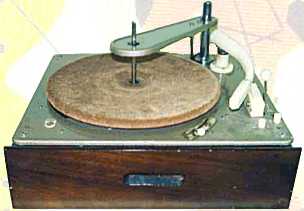

Het opnemer element heeft twee saffiernaalden (M en N). De ingebouwde versterker heeft een balans eindtrap.
|
|
|

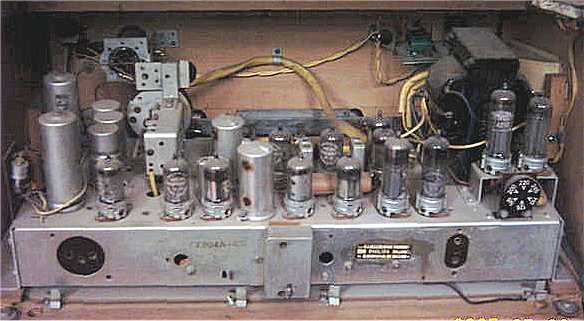

Het radiochassis is "geleend" van de Philips BX700A. Dit is de eerste Philips radio met FM ontvangst.
De FM detector is een Foster-Seeley schakeling. De AM en FM middenfrequent versterkers zijn gescheiden uitgevoerd, wat het grote aantal buizen (15 stuks) verklaard.
Een citaat uit de folder:
Bij het ontwerpen van deze radio-grammofoon
is slechts één doel voor ogen gehouden: het scheppen van een
meesterstuk, dat zowel aestetisch als acoustisch niets te wensen
overlaat.
Dit doel is bereikt! Zonder overdrijving kunnen wij hier spreken van een
volmaakt muziekinstrument, een lust voor oog en oor.
Twee concertluidsprekers - conusdiameter 21,5 cm - met klankverstrooier
zorgen voor een weergave van het geluid, zo warm en vol kleur, dat
iedere muziekkenner zal toegeven, dat niets van de oorspronkelijke
klankrijkdom verloren is gegaan.
Links en rechts van het luidsprekercompartiment is ruimte voor het opbergen van grammofoonplaten.

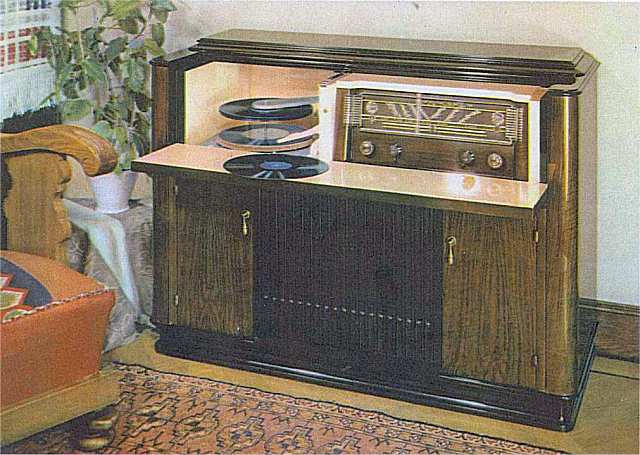

Folder 1951
De tropenuitvoering heet Philips FX819A.

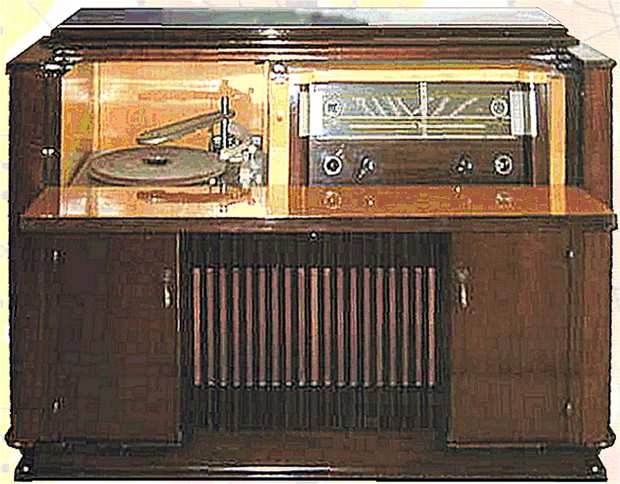

Foto Bo Matson

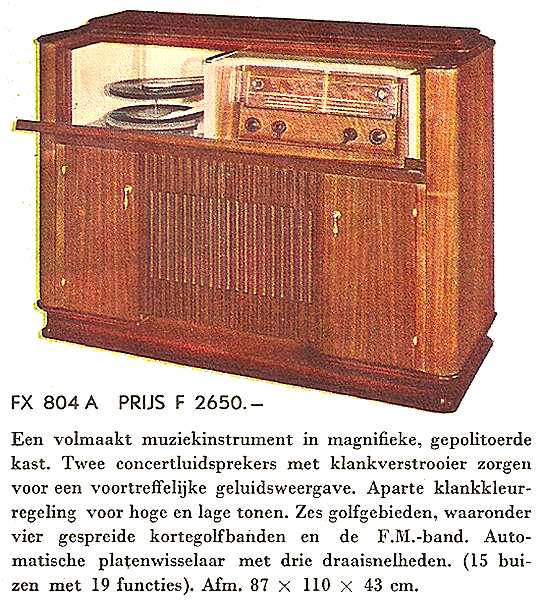

Uit de Philips folder
