Philips FX995A - FX997A

Het luxe Philips radiogrammofoon-meubel type FX995A bestaat uit een houten meubel met daarin een AM/FM afstemmer met 6 golfbereiken, een "Bi-Ampli" versterker met twee kanalen en directe energie overdracht en een platenwisselaar. Een bandrecorder met monoknop bediening kon optioneel worden gemonteerd. Het meubel wordt afgesloten met een houten klep. Dit toestel is uit 1955, maar werd in 1959 nog steeds verkocht.


EM34 afstemoog

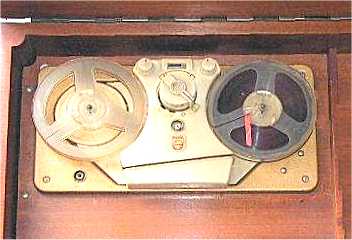

Philips AG8001 bandrecorder


Philips BX998A

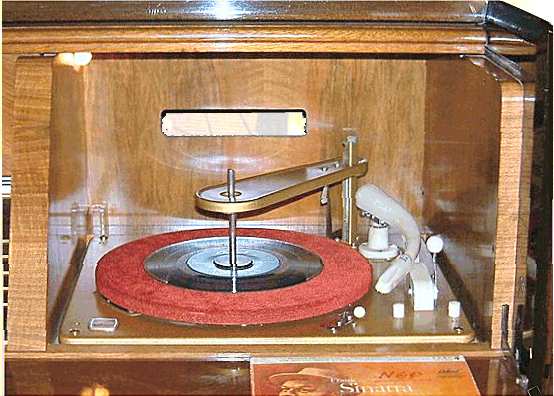

De platen-wisselaar heeft drie snelheden, de opnemer elementen zijn verwisselbaar, en beide vanaf 1958 magneto-dynamisch. Het ene heeft saffier naalden, de andere is voorzien van een diamant.

De Bi-Ampli versterkers zijn aangesloten op twee dubbelconus luidsprekers voor de midden- en hoge tonen en op een speciale basluidspreker.

Het radiochassis is gelijk aan dat van de fameuze Philips BX998A. Het is voorzien van een bandkeuzemechanisme met motorbediening en drukknopinstelling. De vijf drukknoppen links zijn voor de AM bandselectie, de rechter rij is voor Aan/uit, Locaal, PU, FM1 en FM2 (stille afstemming). De linker draaiknoppen zijn voor Laag en Volume, rechts voor Hoog/Bandbreedte en Afstemmen.

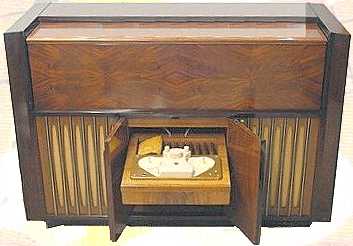

Philips FX997A met extra AG8001 bandrecorder, foto Denis Burke

De kleine draaiknopjes onder de drukknoppen zijn voor KG-fijnregeling en Keuze zender locaal. De knop rondom het afstemoog bedient de ferroceptor.

Dit meubel werd ook geleverd met een ingebouwde bandrecorder (FX997A) voor dubbelspooropnames en mono-knop bediening. In die tijd (1955) dus een absolute topper.

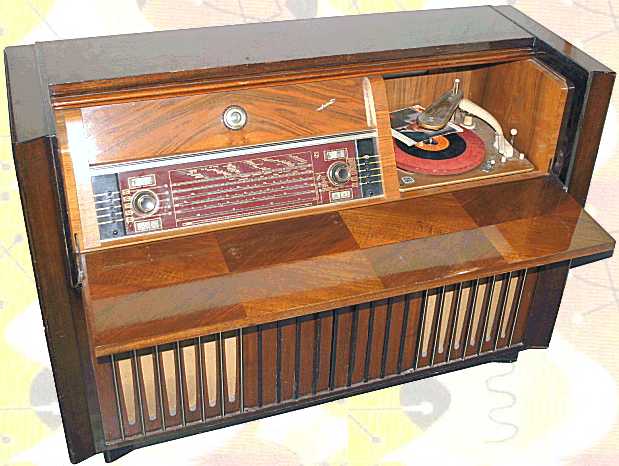

De Philips FX995A van Erik Lindblom

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Sweelinck, Maestro (B)
Type FX995A
Serienummer
Bouwjaar 1955
Toepassing grammofoon en omroepontvanger, tape recorder optioneel
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm
Element
type Philips AG3010, 2-naalden M en N naast elkaar gemonteerd, plus Philips AG3012 plus Philips AG3025 met diamant
vanaf 1958: type Philips AG3020 (78-t) plus Philips AG3021 (33/45 diamant)
op de foto is een later Philips element gemonteerd
Aantal buizen 20, plus 2 diodes OA50 en OA72
Type buizen Philips EF80, EC92, EBF80 (2x), ECH81, EF89, EF85, EAA91, ECC83, EBC41, PL81 (2x), EL84, EZ80 (2x), EF86, EM34
19 schaallampjes 8089N (7x), 7994N (5x), 8024N (3x), 8073D (2x), 8089D, 8045D

bandrecorder type AG8001 Philips ECC83, ECL80, DM71

Voedingsspanning 90, 110, 125, 145, 180, 200, 220 en 245 Volt AC, 50 Hz, 148 Watt
Luidsprekers Philips 9758A (26 cm, 700 ohm), Philips 9768M (2x), later Philips AD3700M (2x)
Chassis
radio-versterker chassis zoals Philips BX998A
uitgangsvermogen 10 W (laag) plus 4 W (hoog)
platenwisselaar type Philips AG1006/88
tape recorder type AG8001
speelt 2x 45 minuten op langspeelband
Frontplaat
glasplaat, gefineerd hout
luidsprekeropeningen in de vorm van orgelpijpen
Golfbereik KG1 11,3-20,4 m, KG2 20-59 m, VG 57,5-185 m, MG 185-580 m, LG 870-2000 m, FM 87,5-100 MHz
Afstemming
AM afstemming door middel van drie gekoppelde variabele luchtcondensatoren
FM afstemunit uitgerust met dubbele permeabiliteits afstemming
Schalen 5 horizontale schalen, 2 wijzers
Schakeling h.f. + meng + 2xmf + det + 4xlf (AM)
meng + 3xmf +det +4xlf (FM)
Aantal kringen 6 (AM), 8 (FM)
Middenfrequentie
452 kHz (AM), 10,7 MHz (FM)
AM overall bandbreedte 6 kHz (smal) of 15 kHz (breed)
Antenne
ingebouwde instelbare ferroceptor met twee afgeschermde ferrietstaven
aansluitingen voor AM en FM extern en aarde
Behuizing walnoot gefineerde houten kast
Afmetingen bxhxd 125x88x45 cm
Gewicht  kg
Verkoopprijs Hfl 2.700, BFr 40.000 (Philips FX997A met tape recorder)
Hfl 2.300, BFr 36.000 (B) (Philips FX995A)
Geschatte waarde 150
Productieperiode 1955-1959 (FX995A), 1955-1957 (FX997A)
Seriegrootte onbekend
Bijzonderheden
topmodel grammofoonmeubel uit 1955
aansluiting voor grammofoon, extra luidspreker en bandrecorder
vliegwielafstemming

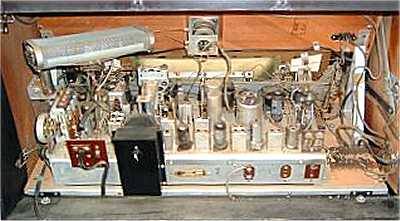

Het radiochassis van de Philips FX995A

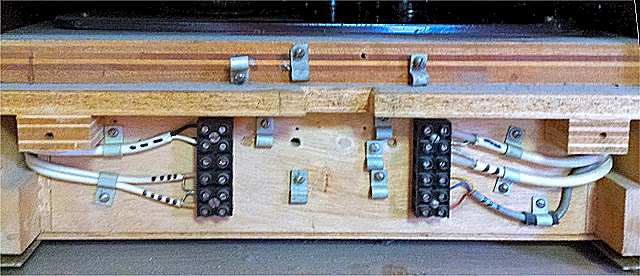

De achterkant van de schuiflade waarin een Philips AG8001 bandrecorder kan worden gemonteerd
