Philips FX761A

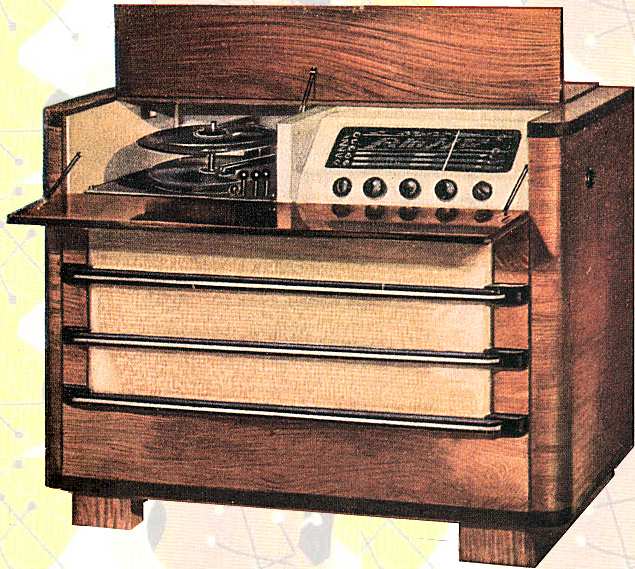

De luxe Philips radiogrammofoon FX761A uit 1947 bestaat uit een houten kast met daarin een AM afstemmer met 5 golfbereiken, 8 Watt balansversterker en een 78-toeren platenwisselaar.

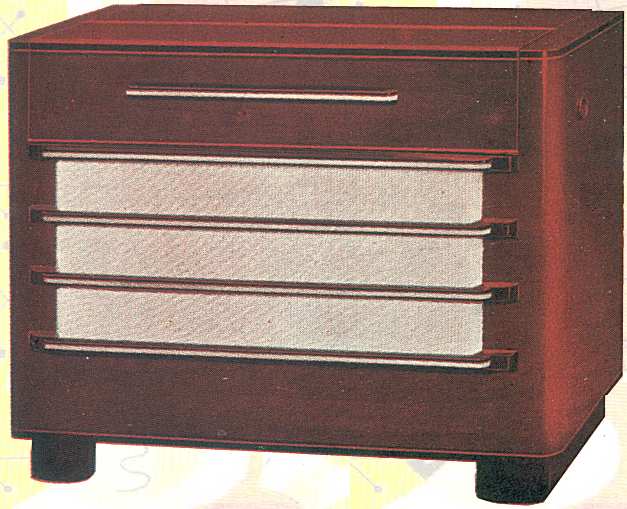

Het grammofoon-radio gedeelte kan worden afgesloten met een houten klep.

De bedieningshendels voor de wisselaar zitten voor de toonkop. Links de Pauzeschakelaar, deze is instelbaar op 6, 15 of 30 sec., of 1, 2, 3 of 5 minuten. Daarnaast de knoppen voor Herhaal, Uit, Aan/onderbreken. Wat verder naar achteren zit nog een knopje voor handmatige bediening.

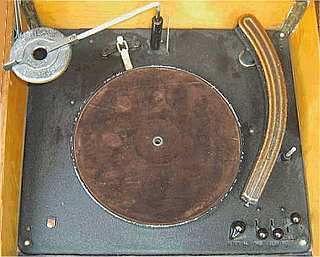

Philips wisselaar type 2972

Dit toestel wisselt tot 10 platen van 10 en 12 inch door elkaar.


Magisch oog EM4

Links opzij zit de Aan/uit schakelaar. Onder de afstemschaal de Grammofoon-schakelaar, de Kwaliteitschakelaar (spraak, donker, normaal, helder en vol), de Volumeregelaar, de Afstemknop en de Golfgebiedschakelaar.

De Philips FX761X is hetzelfde toestel waar bovendien een trilleromvormer type 7898C in is gemonteerd. Hiermee kan het toestel ook op gelijkstroomnetten (110 of 220 volt) worden gebruikt

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type FX761A
Serienummer
Bouwjaar 1947
Toepassing grammofoon en omroepontvanger
Draaisnelheid 78 t/min
Plaatdiameter max. 31 cm
Arm Philips 2961, gegoten metaal
Element
Philips kristalelement 25...5000 Hz
ook bruikbaar met saffiernaald
naalddruk 25 gram
Aantal buizen 8
Type buizen Philips EF22 (2x), ECH21 (2x), EBL21 (2x), EM4, AZ4
Bij de FX761X is B4 een UCH21 i.p.v. een ECH21
schaallampjes: 8045 D/00 (3x), 6,3 V-0,32 A
Voedingsspanning 110, 125, 145, 200, 220, 245 volt, 50 Hz, 100 Watt
Luidspreker Philips concertluidspreker 9700-05, 32 cm rond
Chassis
Philips 2972 wisseldek
aandrijving via tussenwiel
wisselt tot 10 platen door elkaar
radiochassis Philips BX760X
uitgangsvermogen 8 Watt
Frontplaat hout en glazen stationschaal
Golfbereik KG1: 13,5-20 m, KG2: 19,4-31,6 m, KG3: 30,6-50,5 m, MG: 175-570 m, LG: 708-2000 m
Afstemming
afstemming door middel van een zesvoudige variabele luchtcondensator
automatische bandspreiding op 13, 16, 19, 25, 30, 40 en 50 meter
Schalen 5 horizontale schalen
Schakeling hf + meng + mf + det + 3xlf
Aantal kringen 6
Middenfrequentie 452 kHz
Antenne aansluitingen voor antenne en aarde
Behuizing houten kast
Afmetingen bxhxd 105x81x47 cm
Gewicht 55 kg
Verkoopprijs Hfl 1450,-
Geschatte waarde
Productieperiode 1947-1950
Seriegrootte onbekend
Bijzonderheden
luxe combinatiemeubel met platenwisselaar
dirigentenschakelaar
automatische bandspreiding op 9 KG banden
selectiviteitsregeling in 3 stappen
contrastexpansie en stuurspanningsbegrenzing
extra luidsprekeraansluiting


Links onder de motor met de tussenwiel aandrijving, rechts de programmaschijf
