| Merknaam |
Philips'
Gloeilampenfabrieken NV, Eindhoven
|
| Land van herkomst |
Nederland |
| Eigennaam |
geen |
| Type |
F9X38A |
| Serienummer |
10441 |
| Bouwjaar |
1967 (datumstempel 21 jan) |
| Toepassing |
grammofoon, bandrecorder en omroepontvanger |
| Draaisnelheid |
 | platenspeler 16, 33, 45 en 78 t/min |
| bandrecorder 2.4, 4.75, 9.5 en 19 cm/sec |
|
| Plaatdiameter |
max. 31 cm |
| Arm |
| metalen balansarm |
| armlift |
| naalddruk instelbaar 2...4
gram |
|
| Element |
|
| Aantal buizen |
14 plus 24 transistors |
| Type buizen |
Philips EF86
(2x),
ECC83
(5x), EL86
(4x), ECF80
(2x), DG7-5
lampjes: 8024D (8x), 7999D (7x) |
| Voedingsspanning |
90, 110, 127, 145, 165, 190, 220 en 245 Volt AC, 50 of 60 Hz, 250 Watt |
| Luidspreker |
2x AD5057A, met de volgende luidsprekers:
| Philips AD5201A
(2x) |
| Philips AE37011 (4x) |
|
| Chassis |
| platenwisselaar type
Philips AG1030W |
| of Hi-Fi platenspeler
Philips AG2030
chassis van spuitgietwerk
asynchroonmotor met riemaandrijving
afwijking toerental < 0,5%
gewicht draaitafel 3 kg |
| bandrecorder type ELZ3534A
4 snelheden
stereo opname en
weergave
gescheiden opneem- en weergeef versterkers |
| 7-bands radiochassis type
A6XZ38AT
2 gescheiden versterkers 2x
15 Watt
nagalmveer
beeldbuisje voor zichtbaar maken van geluidsbalans
motorsturing
golfbereik |
|
| Frontplaat |
glazen plaat |
| Golfbereik |
KG1 1,6-4,7 MHz, KG2 4,5-10,5 MHz, KG3 10-20 MHz, KG4 19,5-30 MHz, MG
510-1620 kHz, LG 150-400 kHz, FM 87,5-108 MHz |
| Afstemming |
| AM afstemming door middel van twee gekoppelde variabele
luchtcondensatoren |
| FM afstemunit eveneens uitgerust met dubbele luchtvarco |
| vliegwielafstemming |
|
| Schalen |
7 horizontale schalen, 3 gescheiden wijzers |
| Schakeling |
meng + 2xmf + det + 2xlf (AM)
meng + 3xmf +det + 2xlf (FM) |
| Aantal kringen |
(AM), (FM) |
| Middenfrequentie |
| 452 kHz (AM), 10,7 MHz (FM) |
| overall bandbreedte 9 kHz |
|
| Antenne |
| ingebouwde instelbare ferroceptor |
| aansluitingen voor AM en FM extern en aarde |
|
| Behuizing |
houten kast |
| Afmetingen bxhxd |
170x86x46,5 cm |
| Gewicht |
130 kg |
| Verkoopprijs |
Hfl 6.995 |
| Geschatte waarde |
€ |
| Productieperiode |
1966-1968 |
| Seriegrootte |
circa 500 stuks |
| Bijzonderheden |

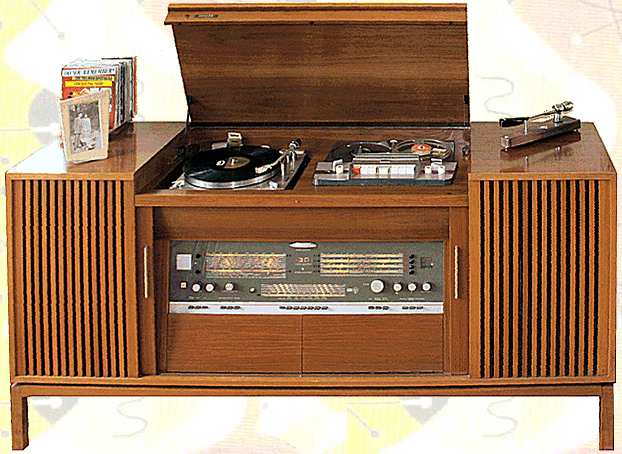

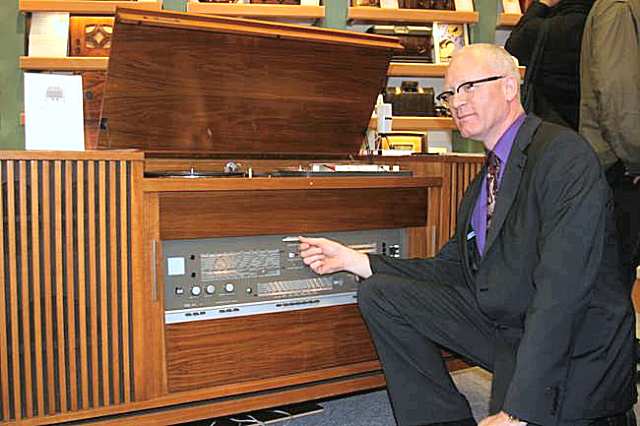

| topmodel grammofoonmeubel uit 1966 |

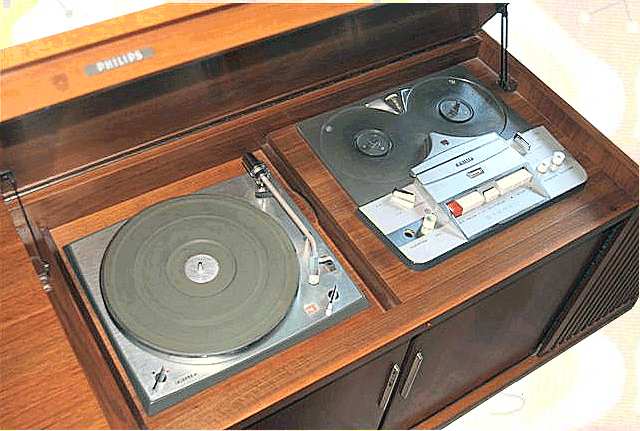

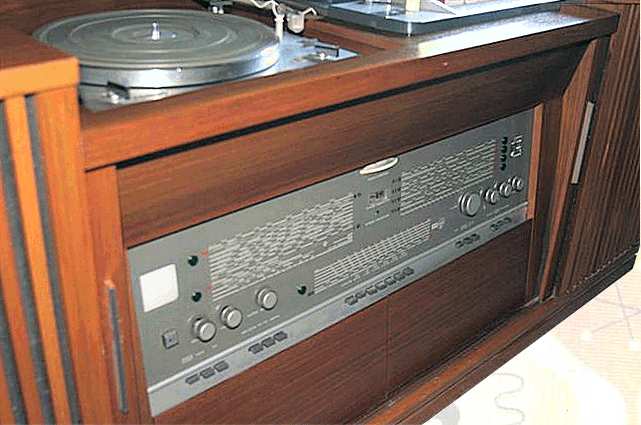

| ingebouwde stereo platenwisselaar of Hi-Fi speler en bandrecorder |
| aansluiting voor grammofoon, extra luidspreker en bandrecorder |
|
|
|

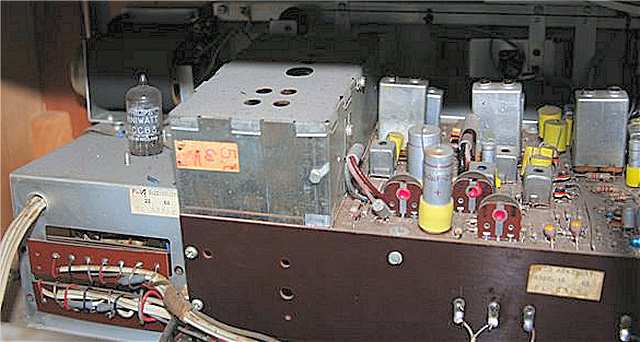

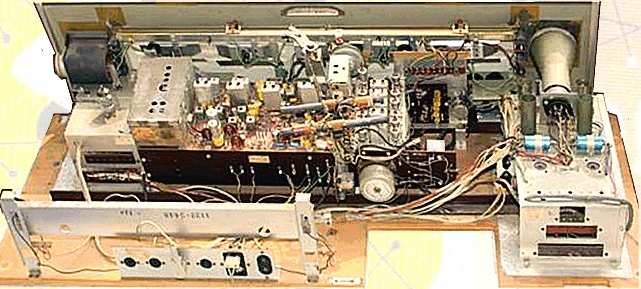

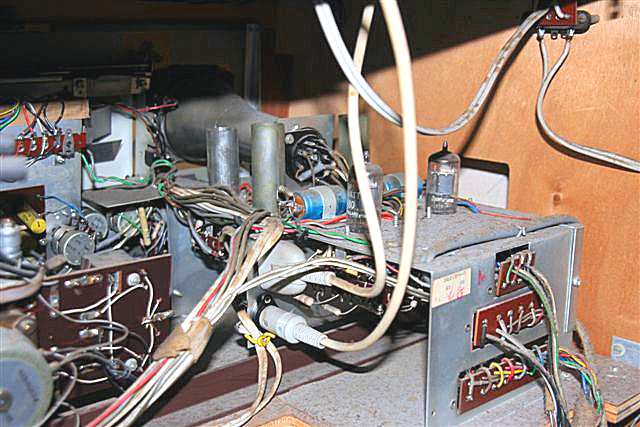

Radio- en versterkerchassis
|
|
|
De versterker eindtrappen
|
|
|

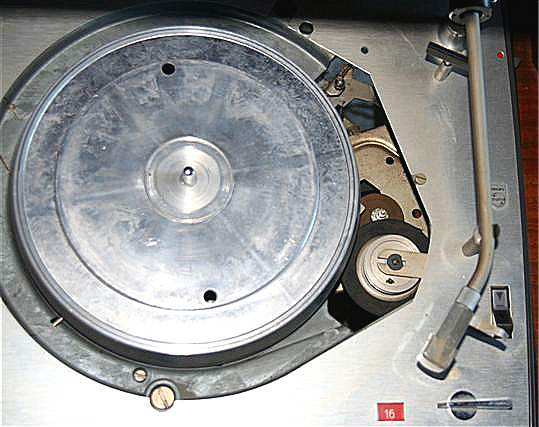

Philips AG2030 aandrijving
|
|
|

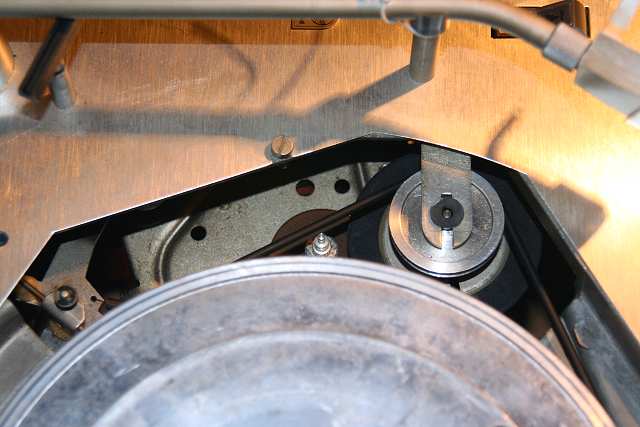

Detail riemaandrijving
|
|
|

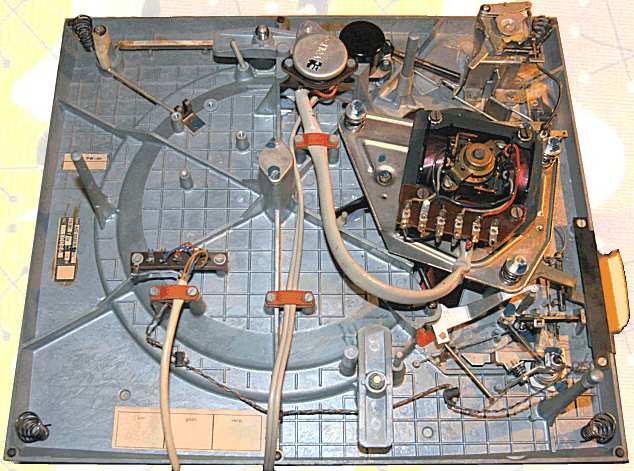

Chassis van spuitgietwerk
|
|

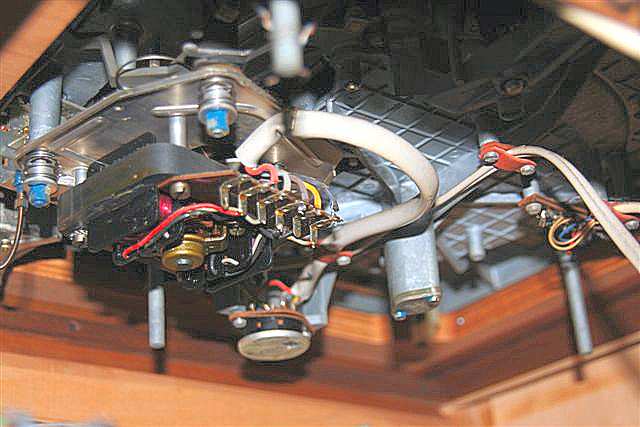

De aandrijfmotor van de Philips AG2030 speler
|
|
|

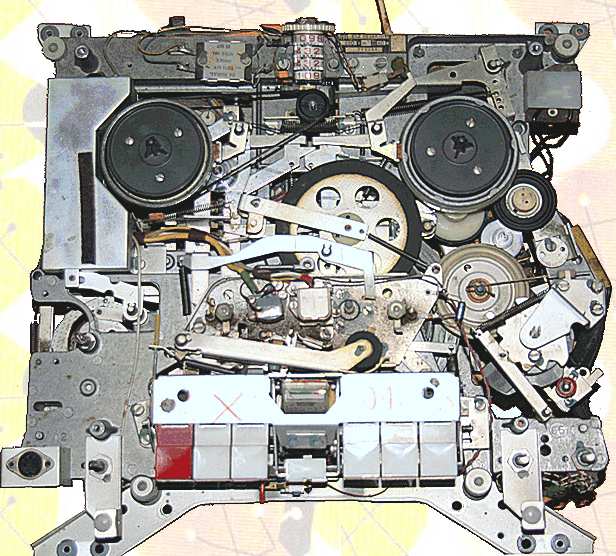

Chassis van de Philips ELZ3534A bandrecorder
|
|
|

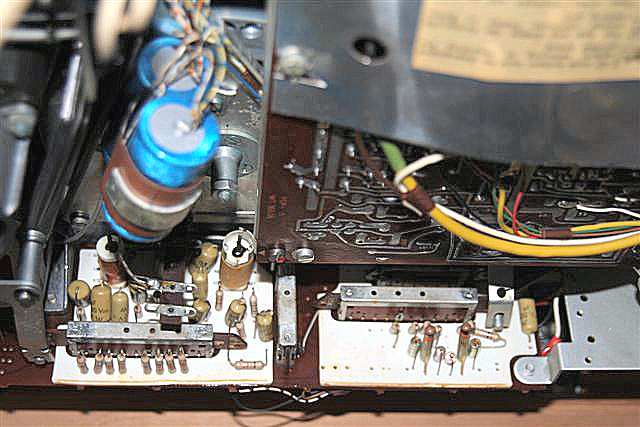

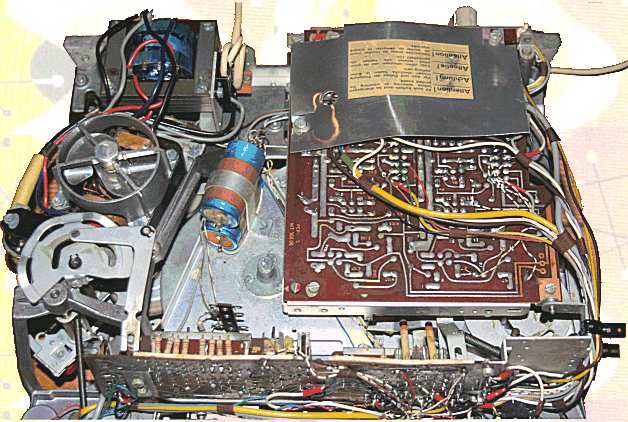

De onderzijde van de Philips ELZ3534A bandrecorder.
|
|
|
|
|
|
|
|
|

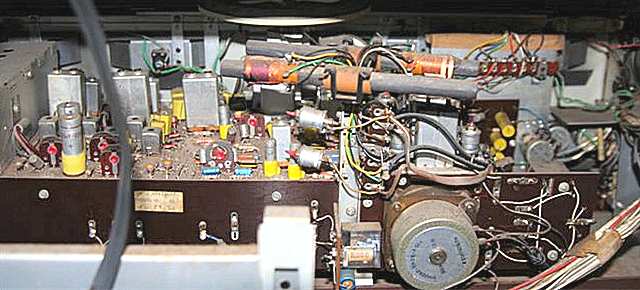

Radiochassis met links-voor de motor van de
golflengteschakelaar
|
|
|
|
|
|

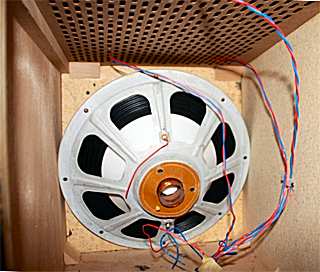

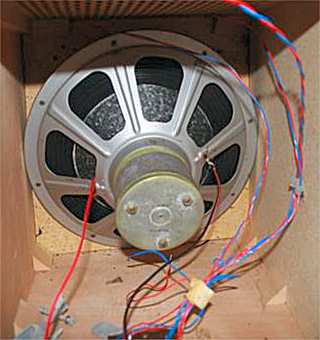

Een van de twee Bombardon luidsprekers
|
|
|

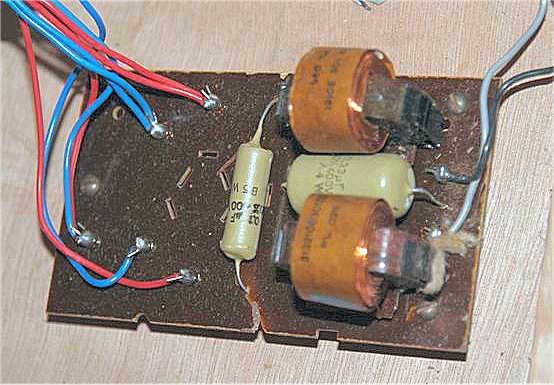

Luidspreker wisselfilter
|
|
| Restauratie:

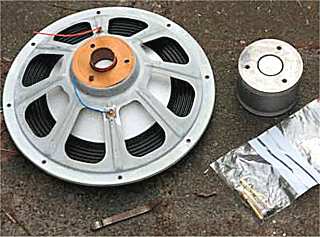

De defecte Bombardon luidspreker wilde aanvankelijk niet loskomen.
Begin 2009 lukte dit wel, na een tip op het Radioforum om hiervoor een
Simson bandenlichter te gebruiken.
|
|
|
Max Ramali: Na enig
wringen schoot de speaker los. Make my day!
|
|
|
|

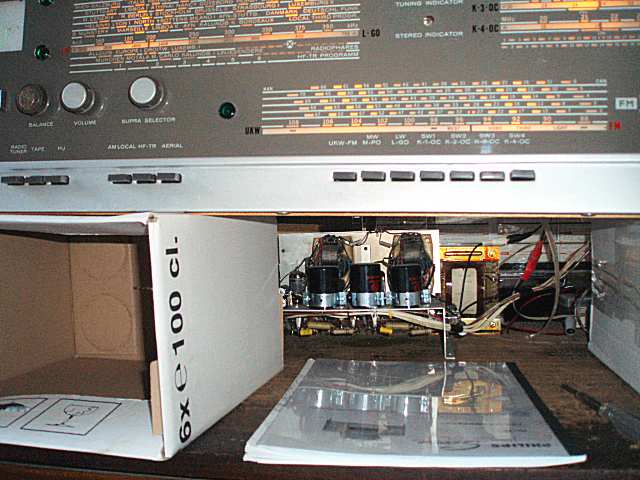

Peter Boin: Het is er dan toch eens van gekomen: Het binnenwerk van de F9X heb ik vandaag getest.
Dat was nog een hele operatie: in het meubel zit de eindversterker onder de eigenlijke voorversterker + tuner.
De laatste zitten op een grote plank gemonteerd. Uiteindelijk kwamen er twee dozen aan te pas om de plank met het tunergedeelte op te zetten zodat de eindversterker er onder kan staan.
Bij het testen bleek de tuner niet te werken en ook het linkerkanaal bleef stil, echter alleen bij gebruik van de recorderingang. Dat laatste was simpel te verhelpen door domweg
de keuzeschakelaar schoon te maken. Na wat hevig gekraak kwam het linkerkanaal daarna ook tot leven.
Het versterkergedeelte werkt nu perfect, alles werkt zoals het hoort, de toonregeling, de nagalm en de scoop doen het allemaal prima.
De scoopbuis is nog maar weinig ingebrand, dus die kan nog wel even mee.
Van drie knoppen is het dopje af, van twee kleine en een grote. Voor de kleine heb ik wel vervanging, dus voor de grote moet gezocht worden.
Nu het tunergedeelte nog aan de praat krijgen, waarschijnlijk geen voeding, het motortje doet het ook niet.

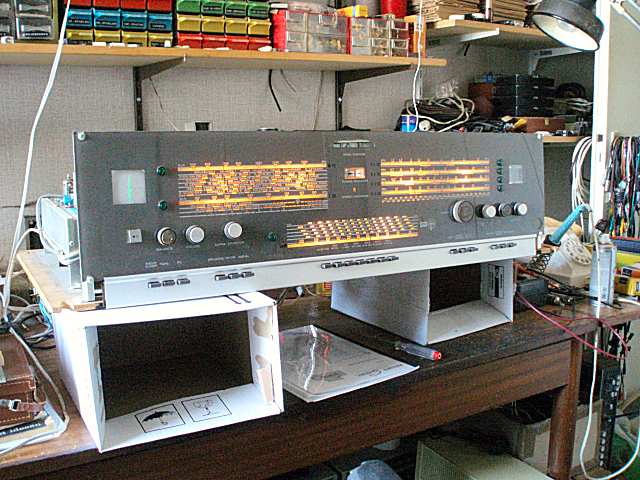

En dan natuurlijk nog even de foto's van de testopstelling.
|
|
 |
Deze klus heeft nu prioriteit, lopende klussen moeten maar even wachten want ik wil dat gevaarte nu snel weg hebben. Het is ondertussen een aardige sta in de weg
geworden.
Overigens is de geluidskwaliteit prima, ongeveer vergelijkbaar met de AG9015. Niet zo vreemd, want de schakeling is hetzelfde.

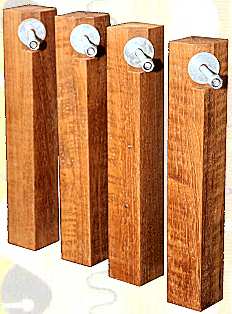

Een niet onbelangrijk deel van de restauratie zijn de ontbrekende
pootjes. Deze zijn door Eiko Verkaik, een bevriend meubelmaker
annex collega, nauwkeurig opgemeten en van teakhout nagemaakt. Niet van
origineel te onderscheiden.

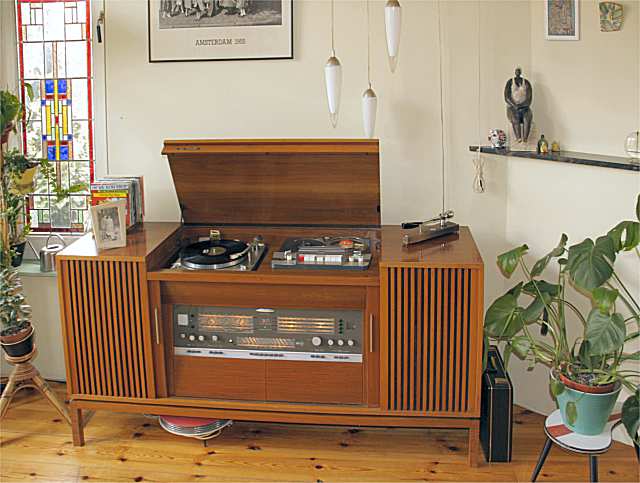

Op 16 mei 2009 is het meubel bij de trotse eigenaar geïnstalleerd, zie Dag
van de Philips F9X38A |
|
|

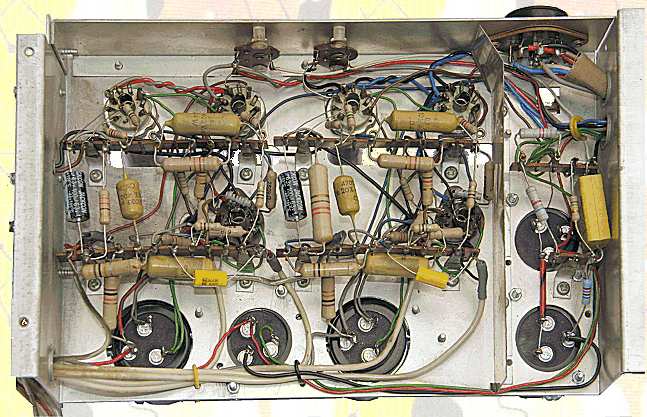

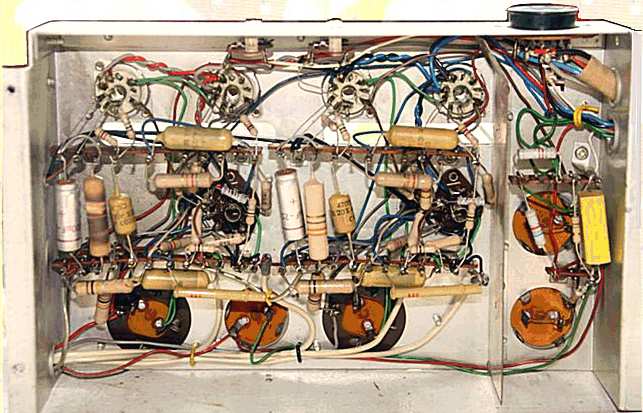

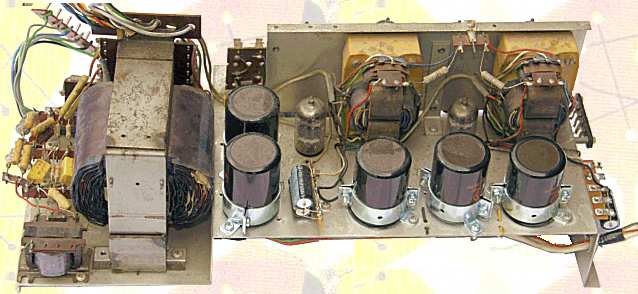

Versterkerchassis na revisie, de nieuwe elco's zijn van
JJ
|
|
|
|
|
