Dit luxe Philips Bi-Ampli/Stereo meubel type F8X82A uit 1960 is volgepakt
met de op dat moment nieuwste snufjes. Het geheel is 1,5 meter breed, en
bevat een stereo bandrecorder, een AM/FM afstemmer met 4 banden, een Hi-Fi
stereo platenwisselaar met 4 snelheden, twee versterkers in Bi-Ampli techniek
met Fideliscope voor het zichtbaar maken van de geluidskwaliteit, twee
ingebouwde luidsprekerboxen en twee hogetonen projectoren. In
totaal 8 luidsprekers.
|
|
|
EM80 radio afstemoog
|
|
|
EM81 magische waaier
|
|
De
dubbele knop links is voor volume en ferroceptor, rechts voor afstemming AM/FM. De
druktoetsen zijn voor Uit, PU, LG, MG, KG en FM. Verder zijn
regelorganen aanwezig voor de dubbele klankkleurinstelling (hoog en
laag), de Stabilotone (drukknoppen voor Fidelita, Dolce, Mezzoforte,
Forte en Parola) en de balans instelling.
De
platenwisselaar heeft 3 druktoetsen voor starten/onderbreken, diameter
en stoppen.
|
|
|

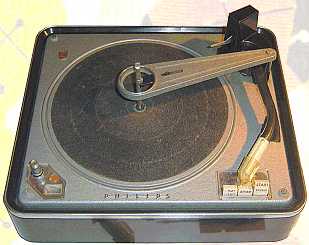

De toegepaste Philips AG1005 "Hi-Fi"
automatische platenwisselaar, op deze foto uitgerust met een AG3020 MD element
|
|
De bijgeleverde drie opnemer elementen zijn verwisselbaar, een is voor
stereofonische weergave met diamantnaald, een voor normale platen met
saffiernaald en de derde is voor minigroefplaten met diamantnaald. De
mono elementen zijn van het MD soort.
Voor AM ontvangst heeft het toestel een ingebouwde (dubbele) draaibare
ferroceptor.
De bandrecorder type AG8008 is in 1958 nog een mono apparaat. Philips kwam pas in 1960 met
een stereo bandrecorder op de markt. De stereo versie, de AG8008A, is
in dit meubel ingebouwd. Het dek van de AG8008 lijkt mechanisch op dat van de Philips EL3516 en heeft drie snelheden. Met een 18 cm
langspeelband kan twee maal 1,5 uur worden opgenomen of afgespeeld. De 9
druktoetsen zijn voor Weergeven, Opnemen (met grendel), Snelstop,
Terugspoelen, Stop, Spoelen, 4.75, 9.5 en 19 cm/sec. Links zit de 3-p
DIN aansluiting voor de microfoon, schuin daarnaast twee concentrische
knoppen voor Volume. Rechts zit de opname indicator (Magische Waaier
EM81).
De voorganger van
de F8X82A is de Philips F995A.
De
eigenaar van dit meubel is Max
Ramali.
|
|
|

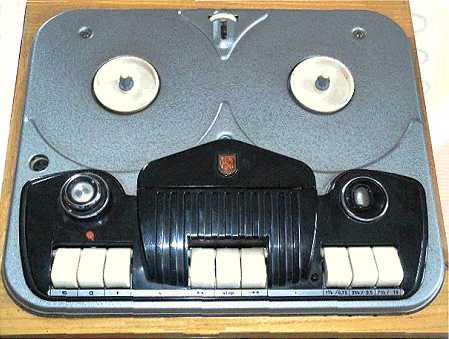

Philips 3-snelheden stereo bandrecorder type AG8008A
|
|

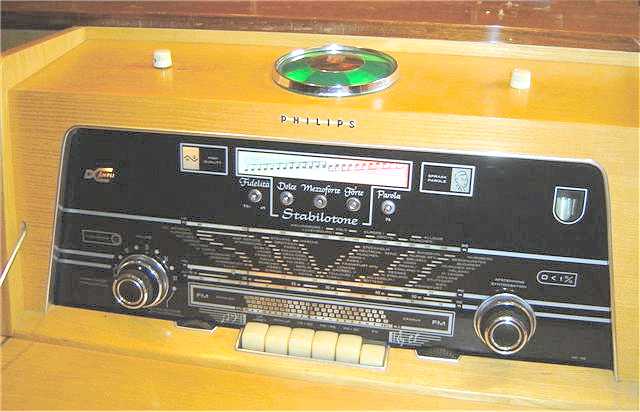

Het groene "oog" bovenop is de indicator van de
"Energiebalansregelaar". Hiermee wordt de balans tussen de verschillende luidsprekersystemen
zichtbaar gemaakt. Het oog is geheel open wanneer de midden- en
hogetonen geheel via de externe projectoren worden weergegegeven.
De "Fideliscope" is het lampje links van de Volumeknop. Dit
geeft aan tot welk geluidsniveau de versterkers nog vervormingsarm
werken.
|
|
|
Een van de hogetonen-projectoren type Philips AD5036A
(800 ohm)
|
|
|
|
|
|
Uit "Radiowereld", 1960
|
|
|
Uit de AVRO bode september 1959
|
| Merknaam |
Philips'
Gloeilampenfabrieken NV, Eindhoven
|
| Land van herkomst |
Nederland |
| Eigennaam |
geen |
| Type |
F8X82A |
| Serienummer |
30446 |
| Bouwjaar |
1959 |
| Toepassing |
grammofoon en omroepontvanger |
| Draaisnelheid |
 | wisselaar 16, 33, 45 en 78 t/min |
| bandrecorder 4.75, 9.5 en 19 cm/sec |
|
| Plaatdiameter |
max. 31 cm |
| Arm |
plastic arm |
| Element |
|
| Aantal buizen |
23 |
| Type buizen |
Philips ECC85,
ECH81,
EF89,
EF85,
EABC80,
ECC83
(3x), EF86,
EL86
(4x), EZ81
(2x), EM80
schaallampjes 8024N-07 (4x), 8024N-976, 8024N-678 (2x), 8006N (4x),
8073D (2x), 8024N-973
bandrecorder AG8008A: Philips EF86,
ECC83
(2x), ECC81
(2x), ECL82,
EM81
de mono uitvoering Philips AG8008-15 uit 1958 heeft een ECC83 en een
ECC81 minder
|
| Voedingsspanning |
90, 110, 127, 145, 165, 190, 220 en 245 Volt AC, 50 Hz, 273 Watt |
| Luidspreker |
|
| Chassis |
| platenwisselaar type
Philips AG1005Z-45
relais voor ontkoppeling rubber tussenwiel
fijnregeling draaisnelheid +/- 4%
verlichte stroboscoop
draaitafel bedekt met sponsrubber plus nylonvezels
motor 8 Watt |
| bandrecorder type AG8008A
stereo opname en
weergave
gescheiden opneem- en weergeef versterkers
speelduur 2x1,5 uur met
langspeelband
bereik 50-5.000 Hz, 50-10.000 Hz of 50-15.000 Hz voor 4.75, 9.5 of
19 cm/sec |
| 4-bands radiochassis met FM |
| 2 gescheiden versterkers
Fideliscope
Energiebalansregelaar met Indicator
uitgangsvermogen 2x10 Watt,
vervorming minder
dan 1% |
|
| Frontplaat |
glazen plaat |
| Golfbereik |
KG 16,5-50,8 m, MG 186,3-578 m, LG 882-2000 m, FM 87,5-100 MHz |
| Afstemming |
| AM afstemming door middel van twee gekoppelde variabele
luchtcondensatoren |
| FM afstemunit eveneens uitgerust met dubbele luchtvarco |
| vliegwielafstemming |
|
| Schalen |
4 horizontale schalen, 2 gescheiden wijzers |
| Schakeling |
meng + 2xmf + det + 2xlf (AM)
meng + 3xmf +det +2xlf (FM) |
| Aantal kringen |
5 (AM), 6 (FM) |
| Middenfrequentie |
| 452 kHz (AM), 10,7 MHz (FM) |
| overall bandbreedte 9 kHz |
|
| Antenne |
| ingebouwde instelbare ferroceptor |
| aansluitingen voor AM en FM extern en aarde |
|
| Behuizing |
| houten kast |
| kastnummer 153 |
|
| Afmetingen bxhxd |
148x84x49 cm |
| Gewicht |
kg |
| Verkoopprijs |
op aanvraag, Hfl 3.400
los dek AG1005 /95 Hfl 265 |
| Geschatte waarde |
€ |
| Productieperiode |
1958-1961 |
| Seriegrootte |
200, voornamelijk bestemd voor export, veelal richting USA |
| Bijzonderheden |
| topmodel grammofoonmeubel uit 1960 |
| ingebouwde stereo platenwisselaar en bandrecorder |
| aansluiting voor grammofoon, extra luidspreker en bandrecorder |
| vliegwielafstemming |
| dynamische microfoon |
|
|
|

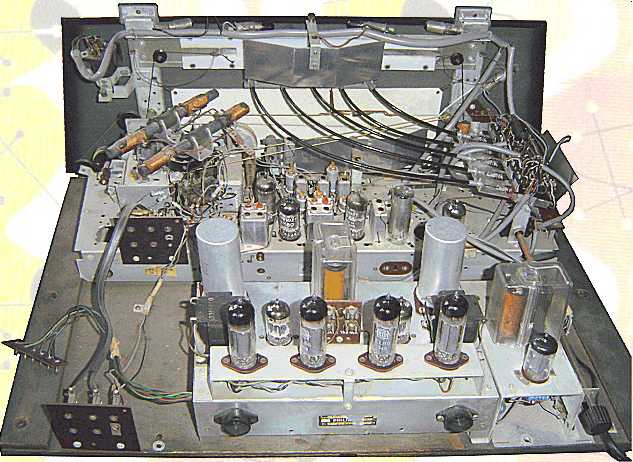

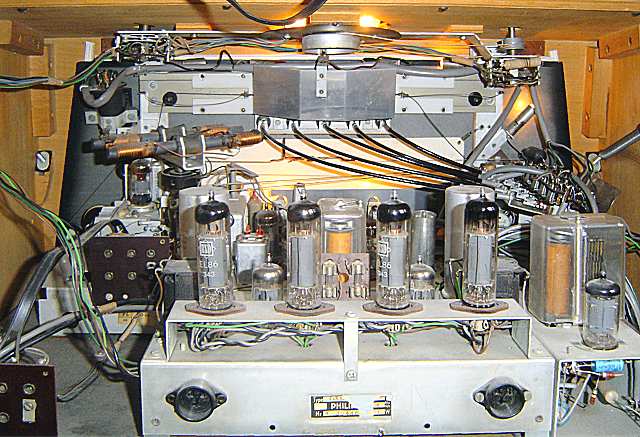

Radio- plus versterker chassis
|
|
|
|
|
|

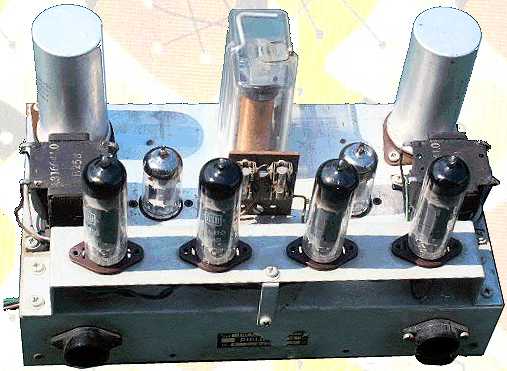

Versterkerchassis met driver- en eindbuizen,
smoorspoelen, elco's en relais
|
|

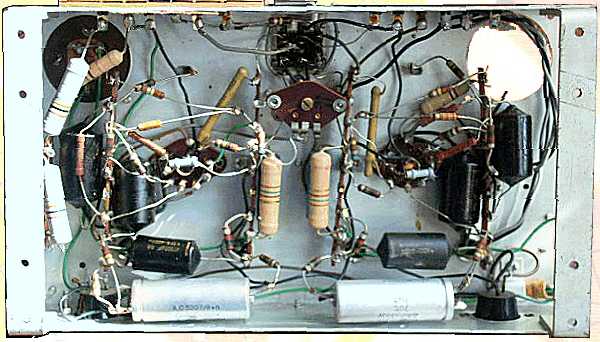

Versterker chassis gezien vanaf de onderzijde. De elco
rechts is nog niet gemonteerd
|
|
|

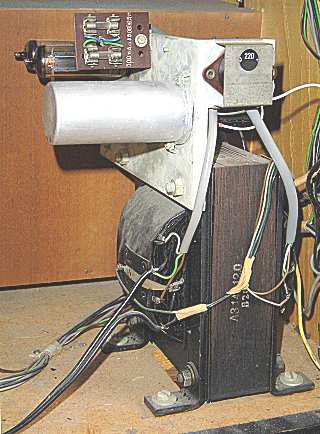

De voedingstrafo met spanningskiezer, gelijkrichters,
afvlakking en zekeringen
|
|
|

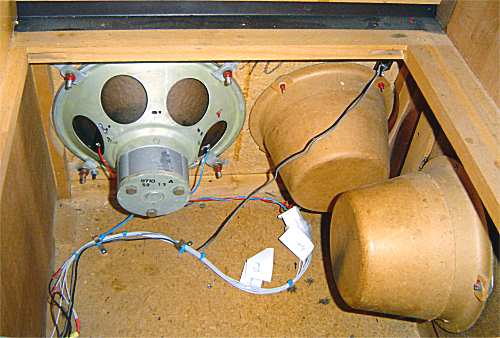

Binnenkant van de linker luidsprekerbox. Links de Philips
9710A luidspreker, rechts de kappen van de AD3700BM en de AD3700BX
|
|
|

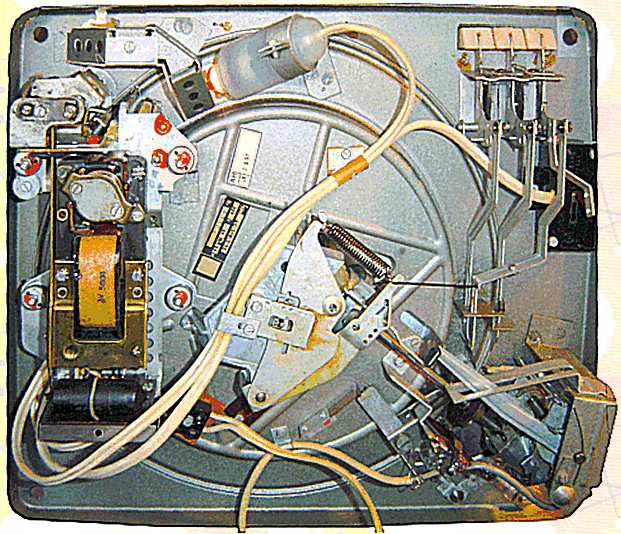

Chassis type Philips AG1005. Links de motor, midden boven
de lamp van de stroboscoop
|
|
|

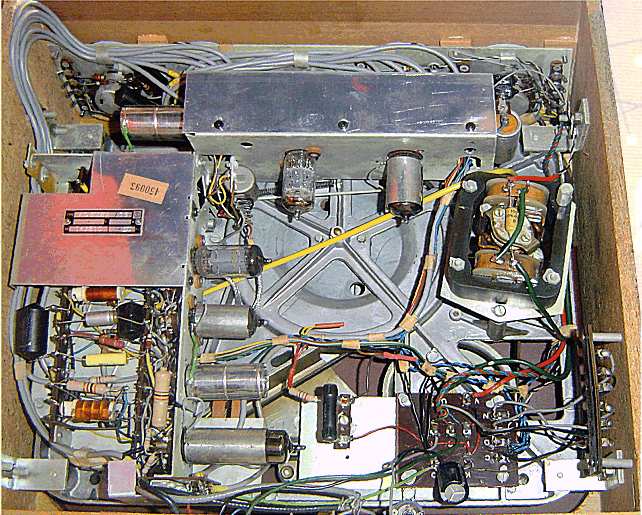

Chassis van de bandrecorder type Philips AG8008A. Links
de motor, in het midden het vliegwiel
|
|

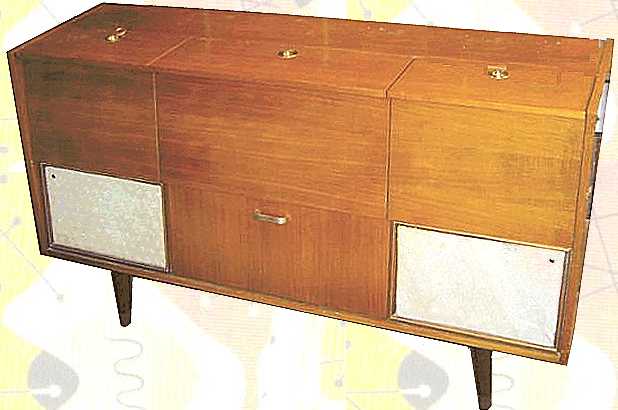

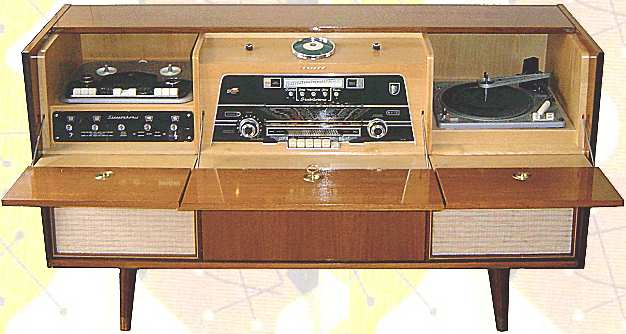

Philips F8X82A
|
Philips AG1005 |
|
| Restauratie:
Dit toestel is in 2005/2006 gerestaureerd door Rob Spigt. Een van de Philips 9710A
luidsprekers is vervangen. Het luidsprekerdoek ook, zie foto hieronder
voor de treurige toestand van de stoffering. De meeste condensatoren van
de versterker zijn vervangen. Een van de bowdenkabels en twee
drukveertjes van de Stabilotone was beschadigd, deze zijn eveneens
vervangen.
Fineer/lakwerk is
significant opgeknapt. De strips aan de voorkant zijn geheel vervangen
door mahoniefineer. Andere grove beschadigingen zijn met Guppa
bewerkt. De gehele kast is geschuurd en 3x gespoten. Eindresultaat is
wel iets lichter dan de originele kleur.
Is echter gunstig
voor de acceptatiegraad in Huize Ramali!
Op het eerste
gezicht lijkt het inwendige mee te vallen. Nadere bestudering brengt
echter aan het licht dat er in het verleden ongelooflijk in is
huisgehouden. Broddelwerk alom.
Vanmiddag de
kabelboompjes van de luidspeakers vervangen door teflondraad. Van de
scheidingsfilters zijn de C's uitgedroogd c.q.
gescheurd. Kompleet vervangen dus.
De bedrading is op vele plaatsen doorgeknipt, slordig hergesoldeerd waardoor
geblakerde ommanteling en met Leukoplast omwikkeld. Nu dus
afgewerkt met mooie krimpkous. Solderen met een Metcalstation werkt
trouwens erg prettig!!
Vanavond komt de
recorder erin, na eerst een grondige schoonmaakbeurt + revisie te
hebben ondergaan. Hopelijk dat de kop nog te redden valt. Lijkt op het
eerste gezicht erg ingesleten, en zat vol met tapeslijpsel. Net als de
hele recorder trouwens. Eén van de vrienden Rob heeft deze klus op
zich genomen.
De grammofoon is
voorzien van enkele nieuwe veren.
|

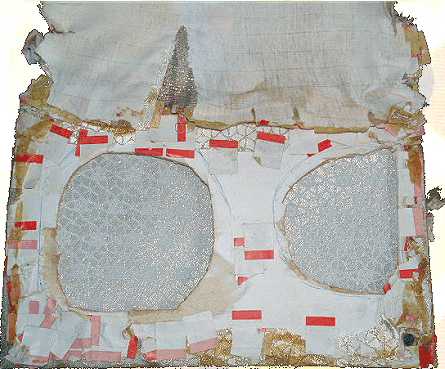

Het luidsprekerdoek was op een erg slordige wijze
vervangen
|
|
|

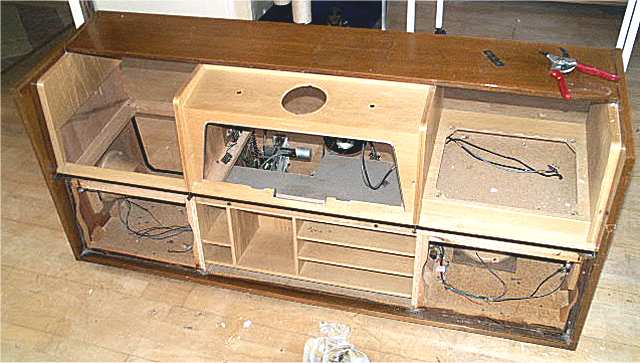

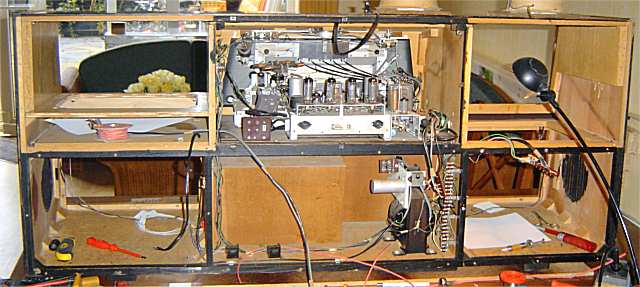

Restauratie van de kast
|
|
|

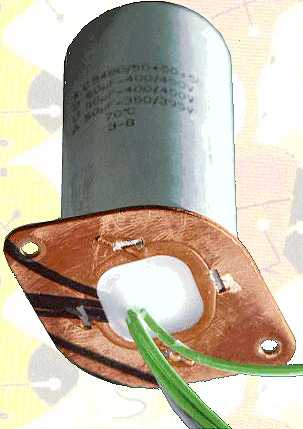

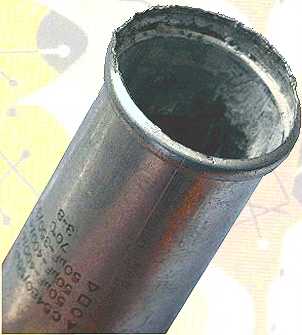

Bekerelco 3x50 uF/400 Volt
|
|

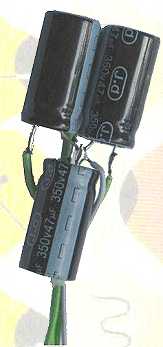

Nieuwe vulling met 3x47 uF/350 Volt
|
|
 |
|

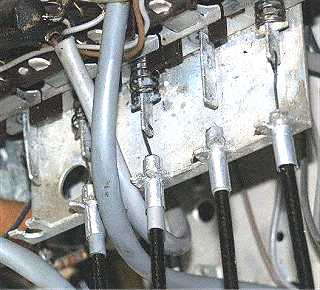

Een van de bowdenkabels van de Stabilotone is
beschadigd, de andere kabeltjes waren slordig gemonteerd
|
|
|
|

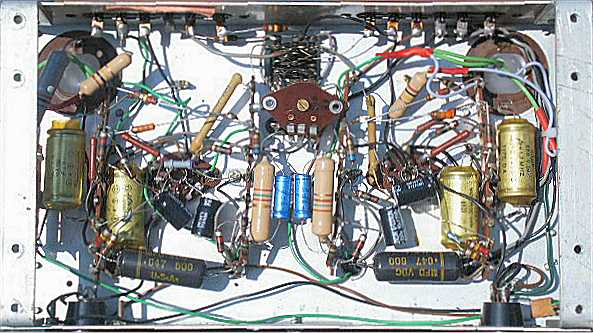

Onder het versterkerchassis zijn een aantal condensatoren vervangen
|
|
|

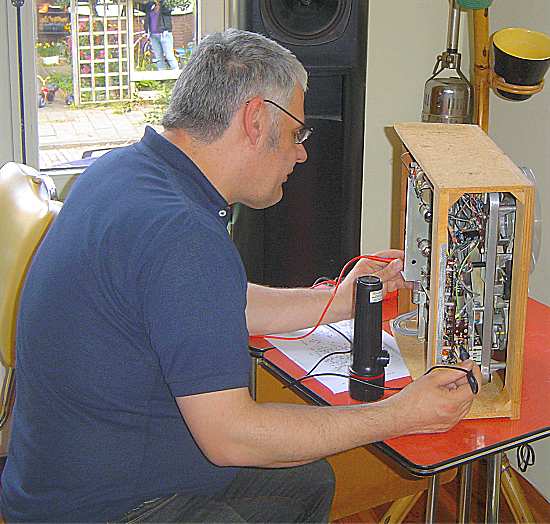

Peter Boin controleert hier of de Philips AG8008A
bandrecorder nog aan de fabrieksspecs voldoet
|
