Philips HX511A

De Philips tafel-radiogrammofoon type HX511A uit 1951 bestaat uit een houten kast met daarin een radio met 4 golfbereiken, mono versterker en een 2-snelheden platenwisselaar. Dit is het bekende type 2978 met de "Raket"- of "Snoekkop". Optioneel is een FM-unit in te bouwen, deze is van het type Philips 7768.


EM34 afstemoog

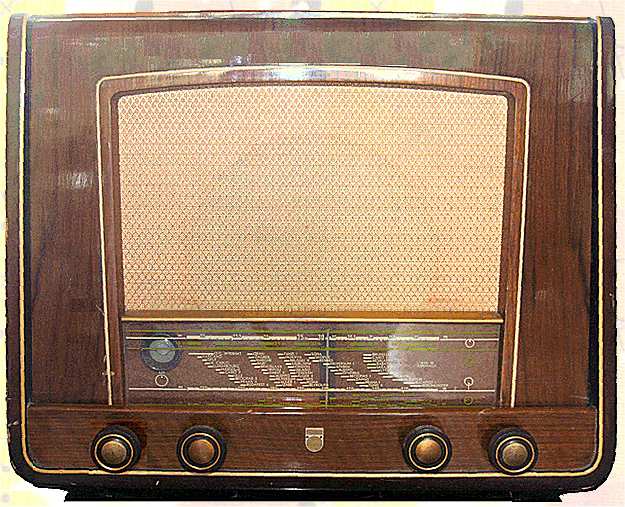

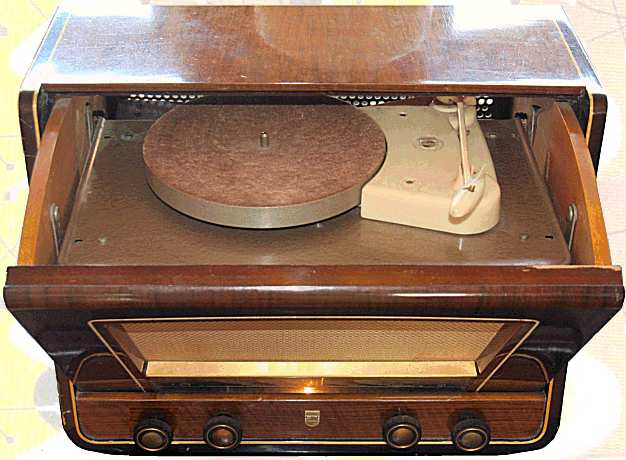

De vier draaiknoppen zijn voor FM/AM/PU, Volume/toon, Golfgebied en Afstemmen. Door de frontplaat naar voren te trekken kan de plaat worden ingelegd. Hierbij kantelt de luidspreker en de afstemschaal mee.

Het radiochassis is afkomstig van de Philips BX410A.

Deze radio-grammofoon is eigendom van Rob Sprenger. Het toestel is in 2007 gerepareerd door Huub Jak. De 4 knoppen zijn niet origineel.

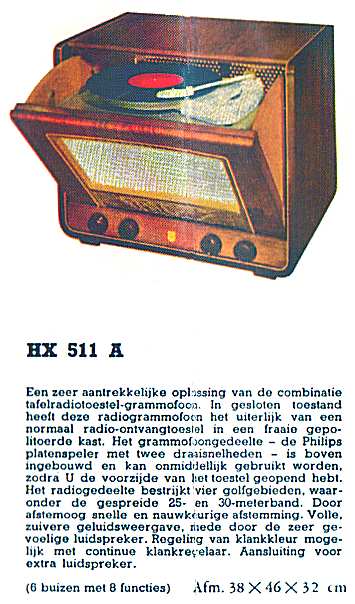

Folder 1952

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type HX511A
Serienummer
Bouwjaar 1952
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33 en 78 t/min
Plaatdiameter max. 31 cm
Arm
plastic arm met ingelijmde aluminium buis
los verkrijgbaar als AG4105
Element
Philips AG3005, mono, afgeschermd met reepje aluminium folie
2-naalden M en N gemonteerd op gevorkte naalddrager
kristalelement, smal model, crème
naalddruk 10 g
Aantal buizen 6
Type buizen Philips ECH42, EAF42, EBC41, EL41, AZ41, EM34
optioneel UKG voorzetapparaat 7768: EF42, EF41
gloeilampje 8045D-38 6,3V, 0,32 A
Voedingsspanning 110, 125, 145, 200, 220 en 245 Volt AC, 50 Hz, 53 Watt
Luidspreker Philips 9746X, later Philips AD9786X, 5 ohm
Chassis
Philips metalen 2-snelheden chassis type 2978
2 polige asynchroonmotor, 6 W, 50 Hz
aandrijving via 2 tussenwielen, 1 hulpwiel en een rubberen riem op de buitenkant van de draaitafel
maten rubberen riem 110x6x0,8 mm
gegoten aluminium draaitafel 20 cm
automatische afslag
Frontplaat luidsprekerdoek
Golfbereik KG1 16,5-50 m, KG2 25-31,8 m, MG 185-580 m, LG 760-2000 m, FM 3-3,43 m
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit uitgerust met enkelvoudige permeabiliteitsafstemming
Schalen 4 horizontale schalen, 1 wijzer
Schakeling
meng + mf + det + 2x lf
bandbreedte 10 KHz
Aantal kringen 5
Middenfrequentie 452 kHz
Antenne aansluitingen voor AM en FM extern plus aarde
Behuizing houten kast
Afmetingen bxhxd 46x38x32 cm
Gewicht 14 kg
Verkoopprijs Hfl 595, in 1952 Hfl 495
Geschatte waarde €
Productieperiode 1951-1953
Seriegrootte onbekend
Bijzonderheden
4-bands radio-grammofoon
voorbereid voor inbouw van een FM/UKG voorzetapparaat

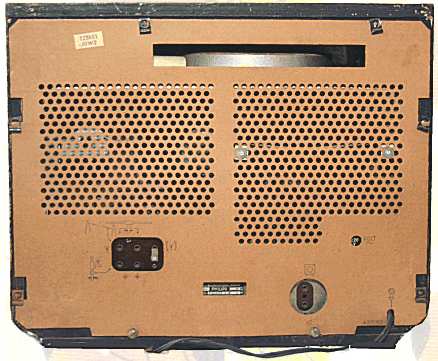

Aansluitingen voor externe antenne en luidspreker

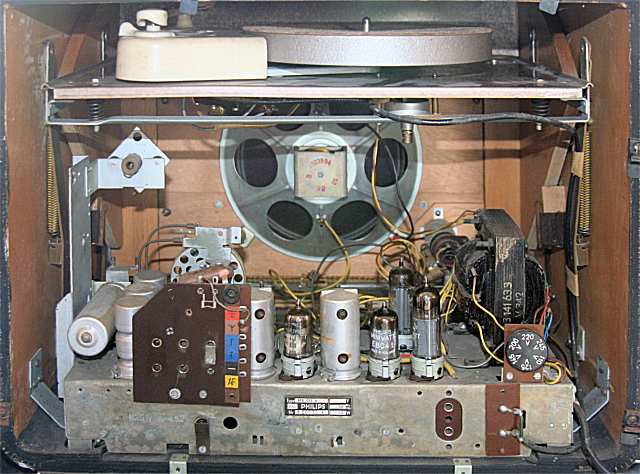

Het Philips 2978 grammofoondek is gemonteerd op een metalen plaat die met de frontplaat naar voren kan bewegen. De metalen steun links is bedoeld voor de Philips UKG unit type 7768

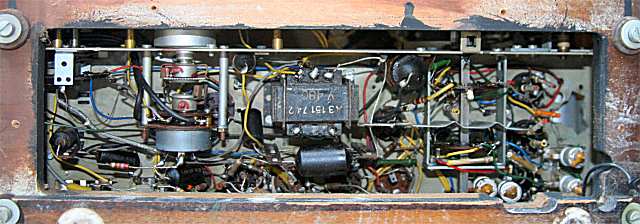

Via een serviceluikje is de onderkant van het chassis bereikbaar
