Philips F7X75A


Afstemoog EM80

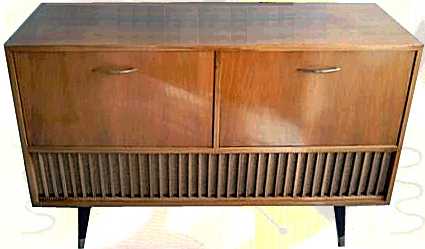

De Philips grammofooncombinatie type F7X75A uit 1957 is gemaakt voor de buitenlandse markt. Het bestaat uit een houten meubel met daarin een AM afstemmer met 5 golfbereiken, een versterker met directe energieoverdracht, twee luidsprekers plus een basluidspreker en een 4-snelheden Hi-Fi platenwisselaar. De radio en de platenwisselaar worden elk afgesloten door een houten klep.

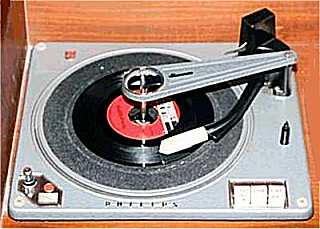

De toegepaste Philips AG1005 "Hi-Fi" automatische platenwisselaar, op deze foto uitgerust met een AG3020 MD element

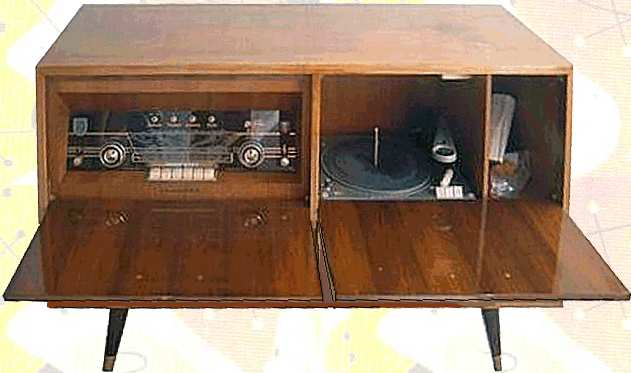

De grote ronde knoppen zijn voor volume en afstemmen, de kleine knoppen voor de toonregeling.

Vergeleken met de in Nederland verkochte F7X70A en F7X71A mist dit meubel de 2-kanaals Bi-Ampli versterker en de FM ontvangst.

De automatische platenwisselaar met MD elementen wisselt platen met verschillende diameters door elkaar en kan ook met de hand worden bediend.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type F7X75A
Serienummer
Bouwjaar 1957
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm kunststof arm
Element type Philips AG3020 (N) en Philips AG3021 (M), beide magneto dynamisch
Aantal buizen 9
Type buizen Philips EF89, ECH81, EBF80, EBC81, EF86, EL84, UL41, EZ80, EM80
Schaalverlichting 8024N (2x), 8045D
Voedingsspanning 90, 110, 127, 145, 190, 220 Volt, 50 Hz, 75 Watt
Luidspreker Philips AD3690A en Philips AD3700BM (2x)
Chassis
Philips 4-snelheden wisselaar type AG1005, metaal
relais voor ontkoppeling rubber tussenwiel
fijnregeling draaisnelheid +/- 4%
verlichte stroboscoop
draaitafel bedekt met sponsrubber plus nylonvezels
8 watt inductiemotor
Frontplaat glazen schaal
Golfbereik KG1 11,4-16,94 m, KG2 16,75-25,64 m, KG3 25-60 m, KG4 59-187 m, MG 185-580 m
Afstemming AM afstemming door middel van drie gekoppelde variabele luchtcondensatoren
Schalen 5 horizontale schalen, 1 wijzer
Schakeling hf + meng + 2xmf + det + 3xlf (AM)
Aantal kringen 6 (AM)
Middenfrequentie 452 kHz (AM)
Antenne
ingebouwde draadantenne voor KG ontvangst
ferroceptor voor MG
aansluiting voor externe antenne
Behuizing houten kast
Afmetingen bxhxd 110x77x40 cm
Gewicht  kg
Verkoopprijs los dek AG1005 /95 Hfl 265
Geschatte waarde €
Productieperiode 1957-1959
Seriegrootte onbekend
Bijzonderheden
tropen ontvanger
aansluiting voor extra luidspreker
aansluiting voor bandrecorder
elektrodynamisch weergave element


Philips AG1005 onderzijde. Links de motor, midden boven de lamp van de stroboscoop
