Philips F7X60A

	Afstemoog EM80

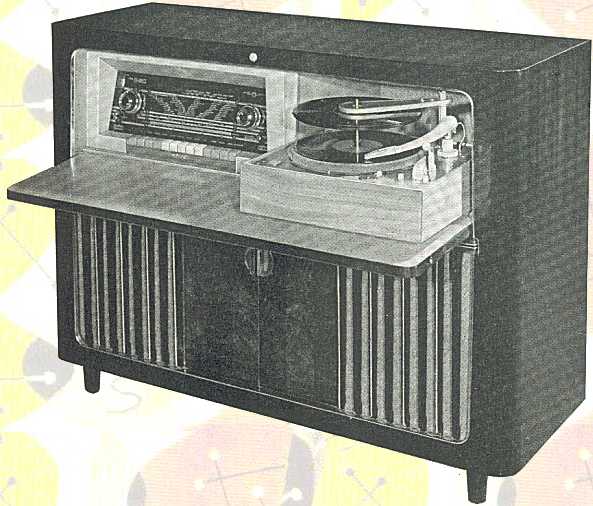

De Philips grammofooncombinatie type F7X60A uit 1956 bestaat uit een houten meubel met daarin een AM/FM afstemmer met 5 golfbereiken, een twee-kanaals "Bi-Ampli" versterker met directe energieoverdracht, twee gescheiden luidsprekers plus een basluidspreker en een 3-snelheden platenwisselaar met twee elementen. Het bovenste gedeelte van het meubel wordt afgesloten met een houten klep.

Het toestel biedt de mogelijkheid om automatisch af te stemmen op zes voorkeurzenders door motorbediening. De dertien druktoetsen zijn voor de golfbereikinstelling, grammofoon, uitschakelen en afstemmen op 6 voorkeurzenders. De ronde knoppen zijn voor volume / ferroceptor en afstemming / instellen afstemming. De twee kleine draaiknopjes links en rechts zijn voor het instellen van de klankkleur.

De automatische platenwisselaar wisselt platen met verschillende diameter door elkaar en kan ook met de hand worden bediend.

Bi-Ampli radiogrammofoon met Hi-Fi platenwisselaar.

Denkt u zich eens in: niet alleen is de radio oneindig veel mooier, maar als door een wonder klinken nu ook uw platen briljanter dan u ze ooit kende. Deze ervaring maakt een bezoek aan uw handelaar tot een openbaring.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst

Nederland

Eigennaam

geen

Type

F7X60A

Serienummer

Bouwjaar

1956

Toepassing

grammofoon en omroepontvanger

Draaisnelheid

33, 45 en 78 t/min

Plaatdiameter

max. 31 cm

Arm

kunststof arm

Element

	type Philips AG3010, 2-naalden M en N naast elkaar gemonteerd, plus Philips AG3012 plus Philips AG3025 met diamant
	vanaf 1958: type Philips AG3020 (78-t) plus Philips AG3021 (33/45 diamant)

Aantal buizen

Type buizen

Philips ECC85, ECH81, EF89 (2x), EF85, EABC80, ECC83, EF86, UL84 (4x), EZ80 (2x), EM80
Schaalverlichting 8081N, 8006N, 8045D

Voedingsspanning

110, 127, 145, 165, 220, 245 Volt, 50 Hz, 132 Watt

Luidspreker

Philips 9710A en Philips AD3700BM (2x)

Chassis

	platenwisselaar type Philips AG1006/88
	later AG1005/75 met 4 snelheden
	motorafstemming met commandoschijf en asynchroonmotor

Frontplaat

glazen schaal

Golfbereik

KG 16,6-50,5 m, VG 58,5-186 m, MG 186-580 m, LG 870-2000 m, FM 87,5-100 MHz

Afstemming

	AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
	FM afstemunit eveneens uitgerust met dubbele luchtvarco

Schalen

5 horizontale schalen, 2 wijzers

Schakeling

hf + meng + 2xmf + det + 3xlf (AM)
meng + 3xmf +det +3xlf (FM)

Aantal kringen

4 (AM), 6 (FM)

Middenfrequentie

452 kHz (AM), 10,7 MHz (FM)

Antenne

	ingebouwde draadantenne voor FM en KG ontvangst
	dubbele afgeschermde ferroceptor voor MG en LG
	aansluitingen voor AM en FM extern

Behuizing

houten kast

Afmetingen bxhxd

115x86x42 cm

Gewicht

Verkoopprijs

Hfl 1890

Geschatte waarde

€

Productieperiode

1956-1959

Seriegrootte

onbekend

Bijzonderheden

	voorkeuze motorafstemming
	aansluiting voor extra luidspreker
	aansluiting voor bandrecorder


Chassis type Philips AG1005. Links de motor, midden boven de lamp van de stroboscoop
