Philips F5X83A |
|
|
|||||

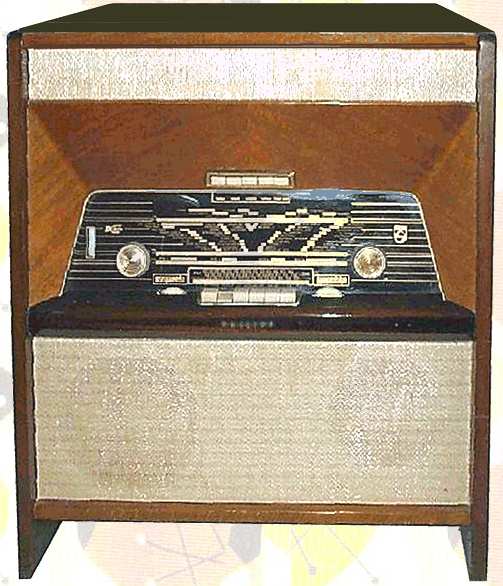

De Philips grammofooncombinatie type F5X83A bestaat uit een houten
meubel met daarin een AM/FM afstemmer met 4 golfbereiken, mono versterker en

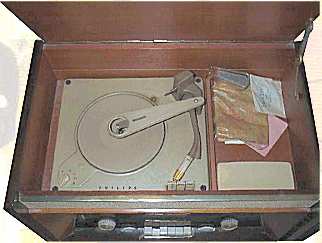

een 4-snelheden platenwiselaar. Deze laatste wordt afgesloten met een houten klep. Het
toestel is uit 1958.
De ronde knoppen zijn voor volume en afstemming/ferroceptor. De zes druktoetsen voor Uit, PU, KG, MG, LG en FM. De vijf kleine druktoetsen zijn voor Parola, Fidelité, Modeste, Tape en Distibutie. Links en rechts zit een wieltje voor de laag resp. hoog regeling. De automatische platenwisselaar wisselt platen met verschillende diameter door elkaar en kan ook met de hand worden bediend. |
|||||
|
|
||||
SPECIFICATIES EN GEGEVENS
| Merknaam |
Philips'
Gloeilampenfabrieken NV, Eindhoven |
||||||
| Land van herkomst | Nederland | ||||||
| Eigennaam | geen | ||||||
| Type | F5X83A | ||||||
| Serienummer | |||||||
| Bouwjaar | 1958 | ||||||
| Toepassing | grammofoon en omroepontvanger | ||||||
| Draaisnelheid | 16, 33, 45 en 78 t/min | ||||||
| Plaatdiameter | max. 31 cm | ||||||
| Arm | plastic arm | ||||||
| Element | type Philips AG3016 mono, 2-naalden M en N naast elkaar gemonteerd | ||||||
| Aantal buizen | 9 | ||||||
| Type buizen | Philips ECC85,
ECH81,
EF89,
EF85,
EABC80,
EL86,
EL84,
EZ80,
EM84 schaallampje 8024N, 6,3 Volt, 0,3 A |
||||||
| Voedingsspanning | 110, 127, 145, 165, 220 en 245 Volt, 50 Hz, 70 Watt | ||||||
| Luidspreker | AD3800A, AD3700AM | ||||||
| Chassis |
|
||||||
| Frontplaat | glas | ||||||
| Golfbereik | KG 24,3-51,7, MG 185-580 m, LG 1150-2000 m, FM 87,5-100 MHz | ||||||
| Afstemming |
|
||||||
| Schalen | 4 horizontale schalen, 2 wijzers | ||||||
| Schakeling | meng + 2xmf + det + 2xlf (AM) meng + 3xmf +det +2xlf (FM) |
||||||
| Aantal kringen | 5 (AM), 7 (FM) | ||||||
| Middenfrequentie | 452 kHz (AM), 10,7 MHz (FM) | ||||||
| Antenne |
|
||||||
| Behuizing | houten kast | ||||||
| Afmetingen bxhxd | 60x70x42 cm | ||||||
| Gewicht | kg | ||||||
| Verkoopprijs | Hfl | ||||||
| Geschatte waarde | € | ||||||
| Productieperiode | 1958-1959 | ||||||
| Seriegrootte | onbekend | ||||||
| Bijzonderheden |
|
|
 |
