AMROH Wiramphone WR3

De Amroh Wiramphone WR3 uit 1950 is een draadrecorder waar tevens grammofoonplaten mee kunnen worden afgespeeld.



EM4 indicator

Amroh begon al vroeg met draadrecorders, in 1948 komt het eerste model Wiramphone op de markt. Hiermee kan geluid worden opgenomen en afgespeeld met een rol dun staaldraad als opslagmedium. Volgens Amroh kan de draad meer dan 100.000 maal worden gebruikt.

Als toegift is het mogelijk om 78-toeren platen te draaien.

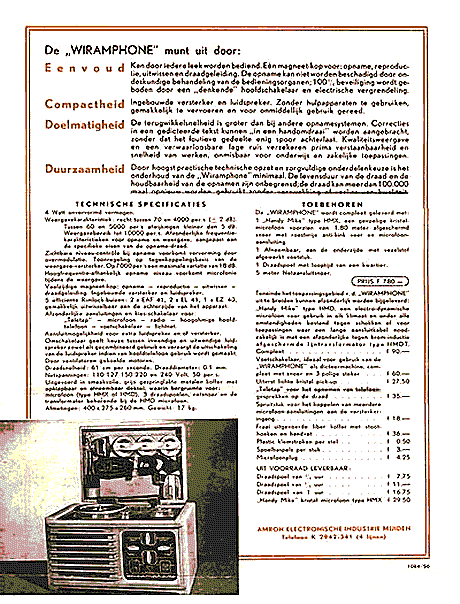

Kontakt gids, 1950

Het recorderdek is van Amerikaanse makelij en gefabriceerd onder een licentie van de Armour Research Foundation. Uiteraard werd een Amroh microfoon Handy Mike type HMX meegeleverd.

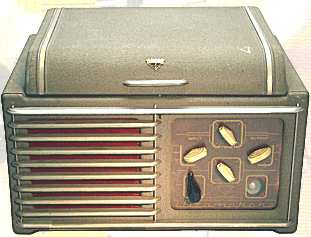

Deze WR3 zit in een stevige plaatstalen kast, en mikt duidelijk op de meer professionele (dicteer) toepassingen en het onderwijs. Aan de voorzijde zit een bruine functieknop (RECORD, OFF, PLAY en REWIND) plus twee selectors en twee regelaars (INPUT, OUTPUT, VOLUME en TONE). Ook de EM4 opneemindicator zit aan de voorzijde.

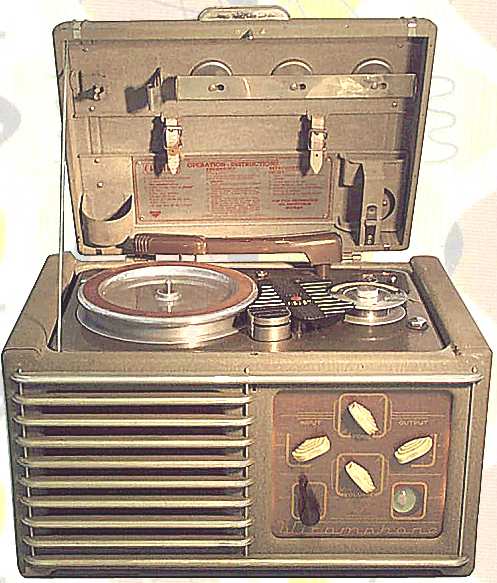

In de deksel is ruimte voor drie draadspoeltjes, aansluitsnoeren en een microfoon. Met de optionele "Teletap" kunnen telefoongesprekken worden opgenomen.

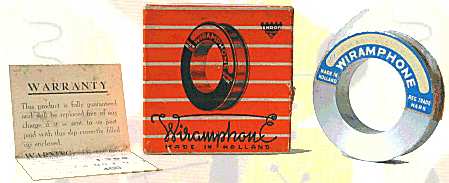

Blauwe Wiramphone draadspoel (60 minuten) met acetaat klemstroken, doosje en garantiebewijs

AMROH (American Radio-House) is in 1923 in Muiden opgericht door George C.F. en Jan Kauderer als import- en verkoopbedrijf van radio ontvangsttoestellen en radio onderdelen. Het was daarmee een van de oudste technische handelsondernemingen van Nederland. In 1929 werd een uitgeverij, "de Muiderkring", gestart die zich toelegde op populaire technische boeken, bouwtekeningen en tijdschriften. Het huisorgaan heette indertijd AMROH-Bulletin.

In 1935 start AMROH een eigen fabriek: Amutronics. Ook na de 2e wereldoorlog waren de elektronica cursussen door Dr. Blan en de tijdschriften Radio Bulletin, Radio Blan en Electronica ABC een bron van inspiratie voor radio amateurs. Vele jongens en vaders bouwden aan de hand van de AMROH en Muiderkring beschrijvingen een nieuwe radio of versterker en namen de soldeerbout (en het AMROH piramide-soldeer)  ter hand.

De foto's zijn van Peter Spies.

SPECIFICATIES EN GEGEVENS

Merknaam

AMROH (American Radio-House) Holland, Muiden

Land van herkomst Nederland
Eigennaam Wiramphone
Type WR3
Serienummer
Bouwjaar 1950
Toepassing draadrecorder - grammofoon
Draadsnelheid
draadsnelheid 61 cm/sec
grammofoon toerental 78 toeren/min
Spoeldiameter
7 cm, draaddiameter 0,1 mm, later 0,09 mm
speelduur 15, 30 of 60 min
draaitafel 16,5 cm
plaatdiameter tot 30 cm
Opneemproces
HF wisstroom en HF bias
frequentiegebied 60 tot 5.000 Hz
Arm gegoten metalen arm 21 cm
Koppen
gecombineerde Sears opneem/weergave/wiskop
wis- en biasstroom 38 kHz
Element
Astatic L-71A kristal element
huis van spuitgietwerk, verwisselbare stalen naald
licentie Brush Development Co.
50-8.000 Hz, 50 g naalddruk
Aantal buizen 6
Type buizen EAF42 (2x), EL41 (2x), EM4, EZ40
Voedingsspanning 110, 127, 150, 220 en 240 Volt, 50 Hz
Luidspreker 3 Watt
Chassis
2 asynchroonmotoren, 1400 rpm, 50 Hz
elk 117 Volt AC
aandrijving O/W via rubber tussenwiel
aandrijving kopbeweging via wormwiel
relais besturing
automatische afslag (niet bij grammofoon functie)
bakelieten opwindspoel-draaitafel 16,5 cm
Behuizing metalen beplating, grijs craquelé gelakt
Afmetingen bxhxd 40x26x38 cm
Gewicht 17 kg
Verkoopprijs Hfl 780
Geschatte waarde
Productieperiode 1950
Seriegrootte onbekend
Bijzonderheden

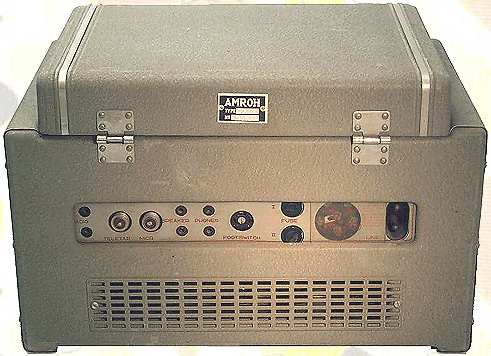

aansluitingen voor voetpedaal, radio, teletap, microfoon en telefoon
microfoon Handy Mike type HMX

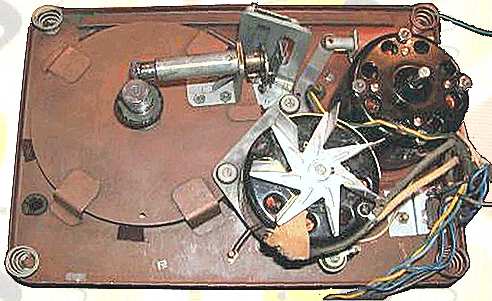

Het recorder chassis heeft een O/W motor (met koelfan) en een terugspoelmotor. Via een wormwiel wordt de kop aangedreven. Foto Rob Hooft

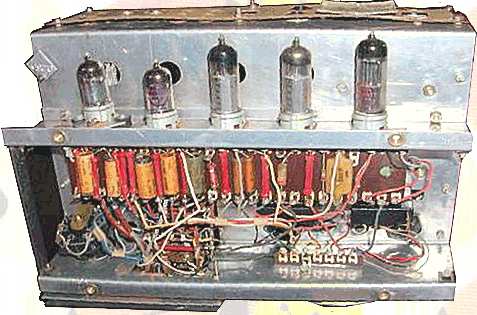

Het versterker chassis is uitgevoerd met Rimlock buisjes, foto Rob Hooft
