Philips FX624A |
|
|
||||||||

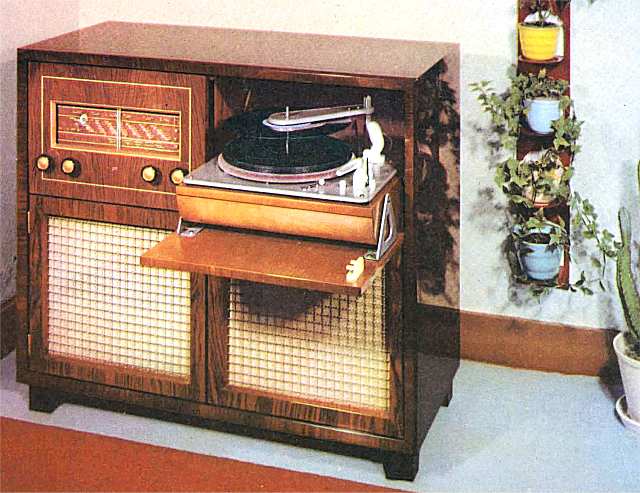

De Philips radiogrammofoon FX624A uit 1952 bestaat uit een houten
kast met daarin een AM/FM afstemmer met 4 golfbereiken, mono versterker en

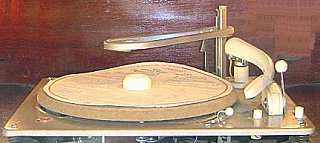

een 3-snelheden platenwisselaar.

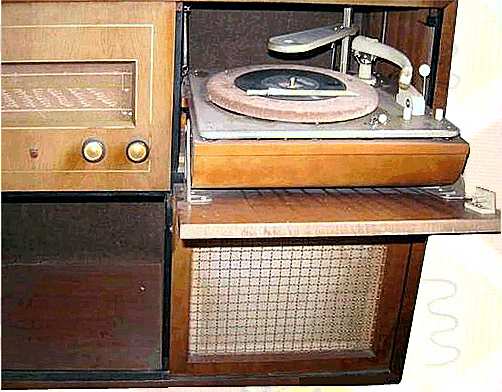

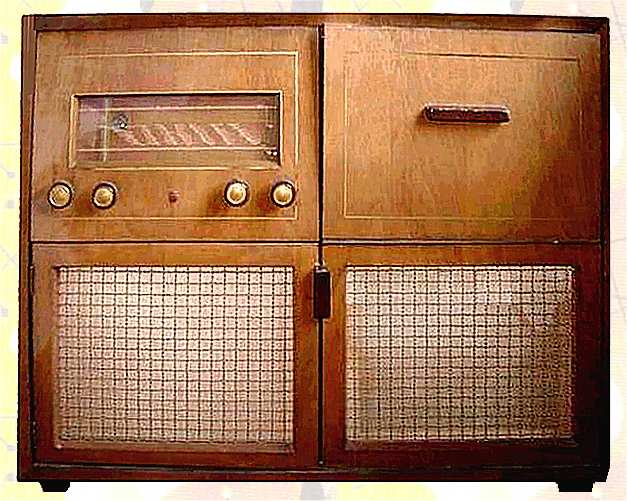

Het grammofoon gedeelte kan met een afzonderlijke houten klep worden afgesloten. De knop links is voor volume-aan/uit en grammofoon, de knop geheel rechts is voor het afstemmen. De middelste knoppen zijn voor toonregeling en de golfgebiedschakelaar. Het opnemer element heeft twee saffiernaalden (M en N). |
||||||||
|
|
||||||||
|
|
||||||||
|
|
SPECIFICATIES EN GEGEVENS
| Merknaam |
Philips'
Gloeilampenfabrieken NV, Eindhoven |
||||||||||||||
| Land van herkomst | Nederland | ||||||||||||||
| Eigennaam | geen | ||||||||||||||
| Type | FX624A | ||||||||||||||
| Serienummer | |||||||||||||||
| Bouwjaar | 1952 | ||||||||||||||
| Toepassing | grammofoon en omroepontvanger | ||||||||||||||
| Draaisnelheid | 33, 45 en 78 t/min | ||||||||||||||
| Plaatdiameter | max. 31 cm | ||||||||||||||
| Arm | plastic arm | ||||||||||||||
| Element |
|
||||||||||||||
| Aantal buizen | 10 | ||||||||||||||
| Type buizen | Philips EF42,
ECH42,
EF43, EAF42,
EB91,
EBC41
(2x), EL41,
AZ1,
EM34 schaallampjes 2x 8045D |
||||||||||||||
| Voedingsspanning | 110, 125, 145, 200, 220 en 245 Volt AC, 40-100 Hz, 63 Watt | ||||||||||||||
| Luidspreker | Philips 9770-05, 21 cm, 5 ohm | ||||||||||||||
| Chassis |
|
||||||||||||||
| Frontplaat | hout en luidsprekerdoek | ||||||||||||||
| Golfbereik | KG 16,5-50,5 m, MG 185-580 m, LG 759-2050 m, FM 86,5-101 MHz | ||||||||||||||
| Afstemming | AM en FM afstemming door middel van drie gekoppelde variabele luchtcondensatoren | ||||||||||||||
| Schalen | 4 horizontale schalen | ||||||||||||||
| Schakeling | hf + meng + 2xmf + det + 2xlf | ||||||||||||||
| Aantal kringen | 9 (AM), 9 (FM) | ||||||||||||||
| Middenfrequentie |
|
||||||||||||||
| Antenne | aansluitingen voor AM en FM extern en aarde | ||||||||||||||
| Behuizing | houten kast | ||||||||||||||
| Afmetingen bxhxd | 74x78x40 cm | ||||||||||||||
| Gewicht | 38 kg | ||||||||||||||
| Verkoopprijs | Hfl 895, Fr 128.000 (F) | ||||||||||||||
| Geschatte waarde | € | ||||||||||||||
| Productieperiode | 1952-1953 | ||||||||||||||
| Seriegrootte | onbekend | ||||||||||||||
| Bijzonderheden | aansluiting voor grammofoon en extra luidspreker |
