Philips FX612A

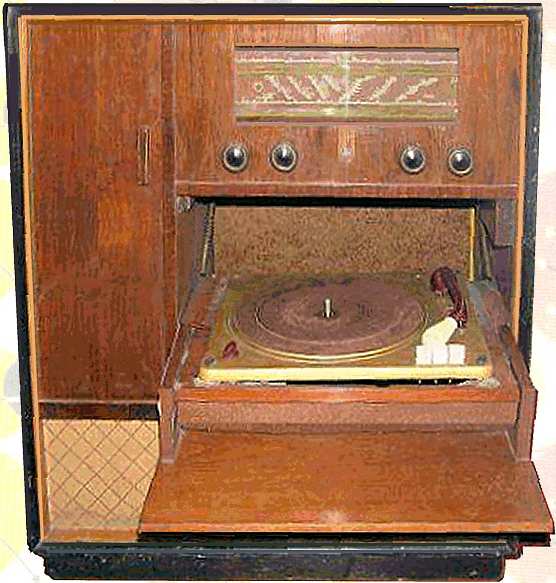

De Philips radiogrammofoon FX612A uit 1951 bestaat uit een houten kast met daarin een AM afstemmer met 3 golfbereiken en KG bandspreiding, mono versterker en een 3-snelheden platenwisselaar. Als optie kan een FM voorzetapparaat worden ingebouwd.


EM34 afstemoog


De platenwisselaar is van het type Philips 2508

Het grammofoon gedeelte (is op de foto hierboven vervangen door een later type) kan met een afzonderlijke houten klep worden afgesloten.

De knop links is voor volume-aan/uit en grammofoon, de knop geheel rechts is voor het afstemmen. De middelste knoppen zijn voor toonregeling/bandbreedte en de golfgebiedschakelaar.

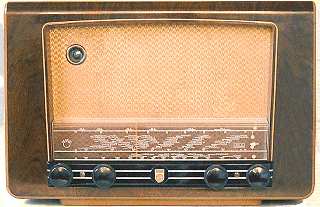

Philips BX410A

Het opnemer element heeft twee saffiernaalden (M en N).

Het radiochassis van de iets latere Philips FX614A met hetzelfde uiterlijk is "geleend" van de Philips BX410A tafelradio.

De tropenuitvoering heet de Philips FX618A.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type FX612A, latere uitvoering heet FX614A
Serienummer
Bouwjaar 1951
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm, met kop type Philips 7955
Element
type Philips AG3005 mono, kantelbaar, 2 naalden
plus een Philips AG3002 78-t
plus een Philips AG3003 33-t
alle elementen in afneembare kop gemonteerd
Aantal buizen 6
Type buizen Philips ECH42, EAF42 (2x), EL41, AZ41, EM34
FX614A: EBC41 i.pv. EAF42
schaallampjes 2x 8045D

optionele FM unit 7768-12: EF41, EF42
Voedingsspanning 110, 125, 145, 200, 220 en 245 Volt AC, 50 Hz, 48 Watt
Luidspreker
Chassis
platenspeler type Philips 2508
plaatdiameter instelbaar op 17.5, 25 of 30 cm
wisselt maximaal 10 platen
wisselt 25 en 30 cm platen door elkaar
herhaal functie
10 watt inductiemotor
voorbereid op inbouw van het UKG voorzetapparaat type 7768
uitgangsvermogen 2,5 Watt
Frontplaat hout en luidsprekerdoek
Golfbereik KG 25 en 30 m, KG 40 en 50 m, KG 13,6-43 m, MG 185-580 m, LG 760-2000 m, FM 87,5-100 MHz (optioneel)
Afstemming AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen 5 horizontale schalen
Schakeling meng + 2xmf + det + 2xlf (AM)
Aantal kringen 5 (AM)
Middenfrequentie
452 kHz (AM)
overall bandbreedte 10 kHz
Antenne aansluitingen voor AM en FM extern en aarde
Behuizing houten kast
Afmetingen bxhxd 68x80x38 cm
Gewicht 29 kg
Verkoopprijs Hfl 950
Hfl 1090 (FX614A)
FM voorzetapparaat DM 45 (D)
Geschatte waarde €
Productieperiode 1951-1953
Seriegrootte onbekend
Bijzonderheden
optioneel FM voorzetapparaat
aansluiting voor grammofoon en extra luidspreker


Aandrijving via rubberen tussenwiel en wisselmechanisme
