Philips HF546A

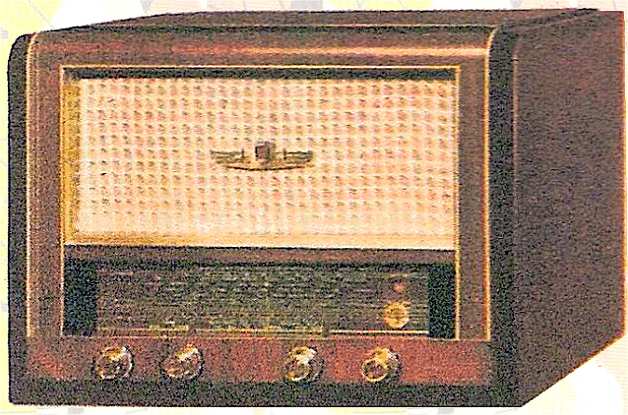

Deze Franse Philips HF546A radio-grammofooncombinatie is uit het jaar 1954.


EM34 Afstemoog

Het grammofoondek is de Philips AG2002, het radiochassis is afkomstig van de Philips BF532A.

De vier bedieningsknoppen zijn voor Volume/Aan-uit, Hoog/Grammofoon, Afstemmen en Golflengteschakelaar/Antennerichting.

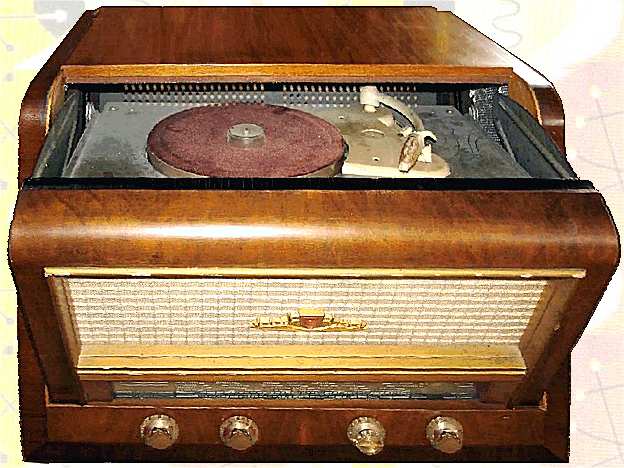

De voorkant van het toestel kan naar voren worden gekanteld waardoor de grammofoon tevoorschijn komt.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, made in France
Eigennaam
Type HF546A
Serienummer
Bouwjaar 1954
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm met ingelijmde aluminium buis
Element
type Philips AG 3010 mono, 2-naalden M en N naast elkaar gemonteerd
kristalelement, smal model, crème
naalddruk 12 g
Aantal buizen 6
Type buizen
Philips ECH81, EAF42, EBC41, EL41, EZ80, EM34
schaalverlichtingslampjes 8045D (2x), 6,3 volt 0,3 A
Voedingsspanning 110, 130, 220 of 240 V wisselspanning, 50 Hz, 45 Watt
Luidspreker Philips 2040X, diameter 21 cm
Chassis
Philips AG2002 3-snelheden grammofoondek
2 polige asynchroonmotor, 6 W, 50 Hz
aandrijving via meervoudige motorpoelie en rubber tussenwiel op buitenkant van de draaitafel
gegoten aluminium draaitafel 20 cm
metalen Philips radiochassis
uitgangsvermogen 2,5 Watt
Frontplaat luidsprekerdoek, stationsschaal
Golfbereik 16-51, 47..50,5, 185-572 en 1050-1950 meter
Afstemming een-knops afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen verlichte stationsschaal met wijzer
Schakeling meng + mf +det + 2xlf
Aantal kringen 5
Middenfrequentie 455 kHz
Antenne
ingebouwde ferrietantenne
aansluiting voor externe antenne
Behuizing houten kast met een voorklep
Afmetingen bxhxd 52x39x35 cm
Gewicht  kg
Verkoopprijs FFr
Geschatte waarde €
Productieperiode 1954-1955
Seriegrootte onbekend
Bijzonderheden grammofoon plus radiotoestel
