Philips HD544A Jupiter Phono-Super

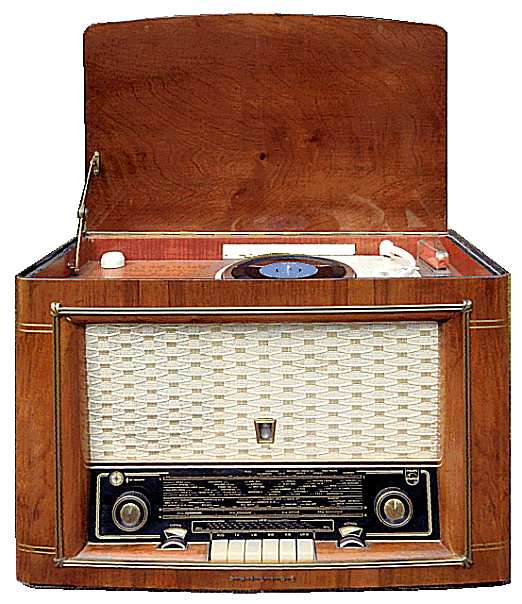

De Philips Jupiter Phono-Super type HD544A is uit 1954. Het toestel bevat een 3-snelheden platenspeler plus een Philips radiochassis met luidspreker.

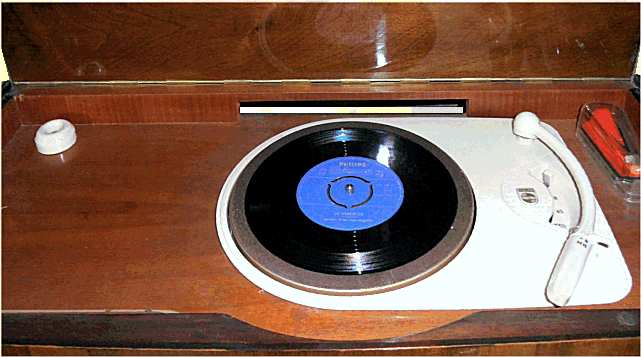

De draaisnelheid wordt ingesteld met het schuifknopje rechts op de grammofoon. Wanneer de grammofoon niet wordt gebruikt dient dit schuifje in de stand "0" te staan om beschadiging van het tussenwieltje te voorkomen. De aan/uit schakelaar is gekoppeld met de arm.

Door de toonkop iets te draaien ten opzichte van de arm wordt de juiste aftastnaald gekozen: Micro of Normaal.

Afstemoog EM80

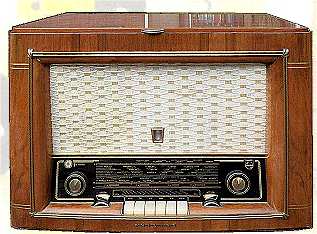

De linkerknop is voor het regelen van het volume, uitgetrokken voor het richten van de ferroceptor. De rechterknop is voor het aftsemmen op een zender. De druktoetsen zijn voor UIT, TA, LW, MW, KW en UKW. De duimwieltjes regelen BAS en HOOG.

Dit toestel is eigendom van Hans Hofacker.

De Philips AG2004 platenspeler, hier met een vervangend Philips AG3016 element

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven
Fabrikant: Deutsche Philips G.m.b.H., Hamburg

Land van herkomst

Nederland

Eigennaam

Jupiter Phono-Super 544

Type

HD544A

Serienummer

Bouwjaar

1954

Toepassing

grammofoon en omroepontvanger

Draaisnelheid

33, 45 en 78 t/min

Plaatdiameter

max. 31 cm

Arm

plastic arm met ingelijmde aluminium buis

Element

	type Philips AG3010 mono, 2-naalden M en N naast elkaar gemonteerd, is hier vervangen door een AG3016
	kristalelement, smal model, crème
	naalddruk 12 g

Aantal buizen

Type buizen

Philips ECC85, ECH81, EF85, EABC80, EL84, EM80, EZ80
2 schaallampjes 8045D 6,3 Volt/0,3 A

Voedingsspanning

	110, 125, 145 of 220 Volt AC, 50 Hz, 70 Watt
	zekering 0,6 A (1 A voor 110..145 V)

Gloeistroom

3,8 A - 6,3 V

Luidspreker

Philips 9748M, 5 ohm

Chassis

	draaitafel type Philips AG2004, creme Philite
	2 polige asynchroonmotor, 7 W, 50 Hz
	aandrijving via meervoudige motorpoelie en rubber tussenwiel op buitenkant van de draaitafel
	gegoten aluminium draaitafel 20 cm
	automatische afslag
	uitgangsvermogen W

Frontplaat

luidsprekerdoek en glazen stationsschaal

Golfbereik

LG: 148..350 kHz, MG: 518..1622 kHz, KG: 5,95..12,2 MHz, FM: 87,5..100 MHz

Afstemming

afstemming door middel van twee gekoppelde variabele luchtcondensatoren, AM en FM

Schalen

2 horizontale schalen, 1 wijzer

Schakeling

meng + mf + det + 2x lf (AM)
hf + meng +2x mf +det +2x lf (FM)

Aantal kringen

5 (AM), 6 (FM)

Middenfrequentie

10,7 MHz (FM), 460 kHz (AM)

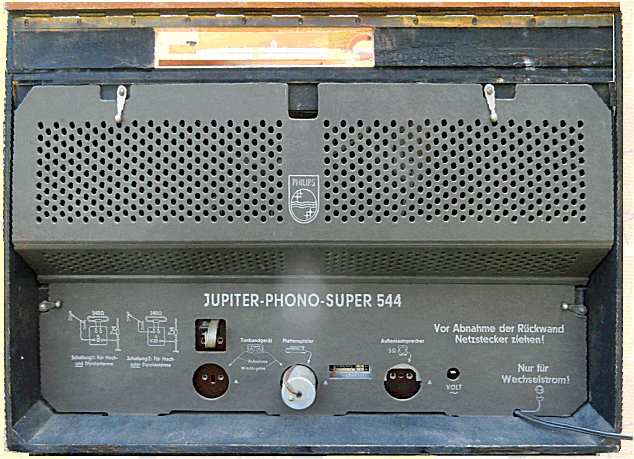

Antenne

	aansluitingen voor antenne en aarde
	ingebouwde enkele MG/LG ferrietantenne

Behuizing

houten jast, gefineerd

Afmetingen bxhxd

64x41x31 cm

Gewicht

15 kg

Verkoopprijs

DM 438
los dekje AG2004: Hfl 79, Bfr 900 (B)

Geschatte waarde

€

Productieperiode

1954-1955

Seriegrootte

onbekend

Bijzonderheden

	losse 45-toeren adapter
	aansluiting voor externe luidspreker
