Philips FX744AD

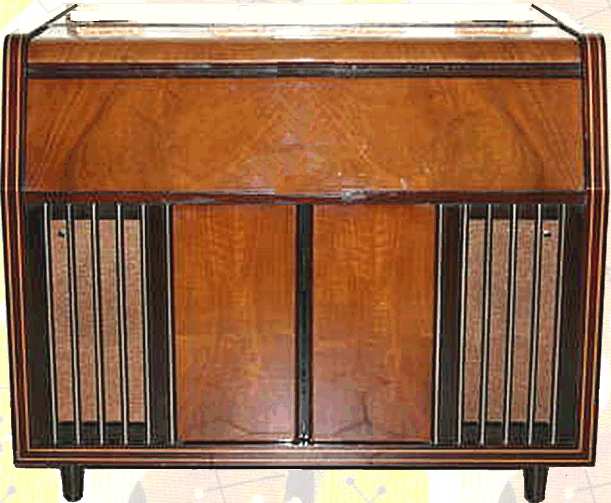

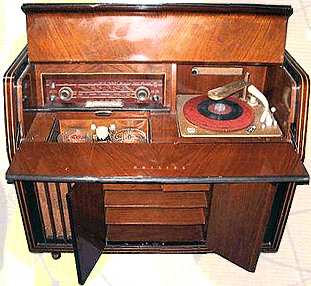

De luxe Philips radiogrammofoon FX744AD uit 1954 bestaat uit een houten kast met daarin een AM/FM afstemmer met 4 golfbereiken, mono versterker en een 3-snelheden platenwisselaar.

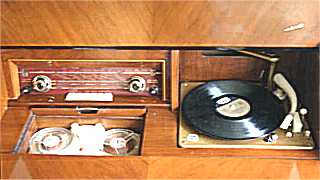

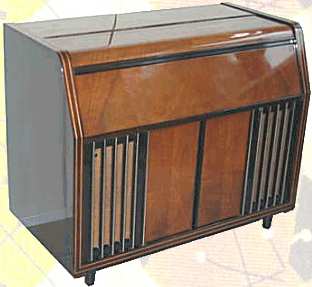

Het grammofoon-bandrecorder-radio gedeelte kan worden afgesloten met een dubbele houten klep.

Links zit de Volume- en Laagregelaar, rechts de knoppen voor Afstemming, Ferroceptor en Hoog. De druktoetsen zijn voor Aan/uit, PU, LG, MG, KG en FM.

Bij de AD versie werd een luxe variant van het opnemerelement met diamantnaald bijgeleverd (Philips AG3025).


EM80 afstemoog


Scan Paul Huneker



SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type FX744AD
Serienummer
Bouwjaar 1954
Toepassing grammofoon, bandrecorder en omroepontvanger
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm
Element
type Philips AG3010, 2-naalden M en N naast elkaar gemonteerd
type Philips AG3025, met diamantnaald (AD versie)
type Philips AG3012, met N saffier
Aantal buizen 11
Type buizen ECC85, ECH81, EBF80, EF85, EABC80, EBC41, EL84 (2x), EZ80 (2x), EM80
schaallampjes: 8024N 6,3 V-0,3 A (2x), 8073D 6,3 V-0,1A (2x)
Voedingsspanning 110, 127, 145, 200, 220, 245 volt, 50 Hz, 120 Watt
Luidspreker 3 stuks, Philips 9710, 9768M (2x) of AD3700M (2x)
Chassis
Philips 3-snelheden wisselaar type AG1006, metaal
plaatdiameter instelbaar op 17.5, 25 of 30 cm
wisselt maximaal 10 platen
wisselt 25 en 30 cm platen door elkaar
herhaal functie
10 watt inductiemotor
bandrecorder Philips AG8001 ingebouwd
Frontplaat hout en glazen stationschaal
Golfbereik KG 13,6-43 m, MG 185-580 m, LG 760-2000 m, FM 87,5-100 MHz
Afstemming AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren, FM idem
Schalen 4 horizontale schalen
Schakeling meng + 2xmf + det + 3xlf (AM)
hf + meng+ 3xmf +det +3xlf (FM)
Aantal kringen 5 (AM), 9 (FM)
Middenfrequentie 452 kHz (AM), 10,7 MHz (FM)
Antenne
ingebouwde instelbare ferroceptor
aansluitingen voor AM en FM extern en aarde
Behuizing houten kast
Afmetingen bxhxd 100x74x52 cm
Gewicht kg
Verkoopprijs Hfl 1690
Geschatte waarde €
Productieperiode 1954-1960
Seriegrootte onbekend
Bijzonderheden luxe combinatiemeubel met bandrecorder
