Philips 70FP440

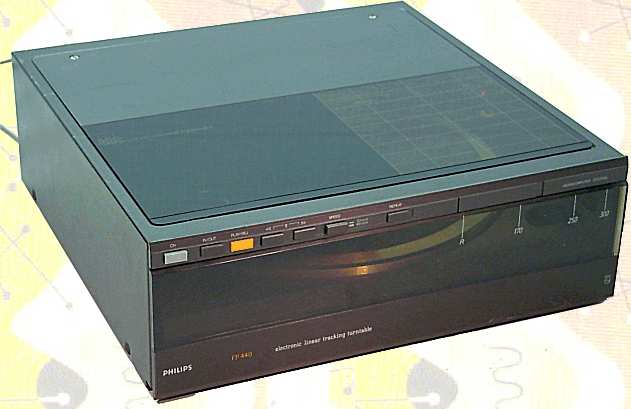

Dit is de Philips 70FP440 "Linear Tracking Turntable" uit 1984.

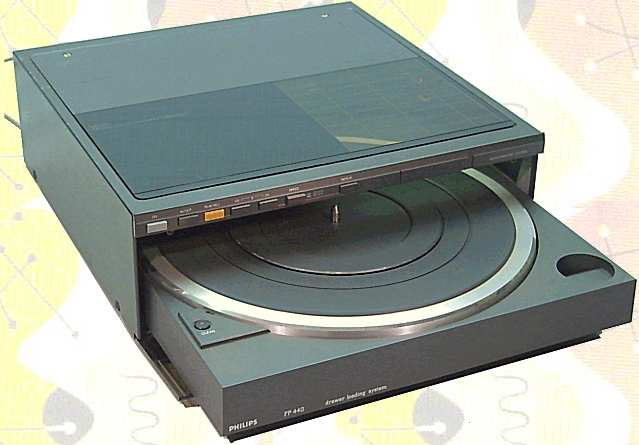

Het apparaat wijkt op twee punten af van de gebruikelijke platenspeler. Philips heeft hier gekozen voor een frontlader met een elektronisch gestuurde tangentiale arm.

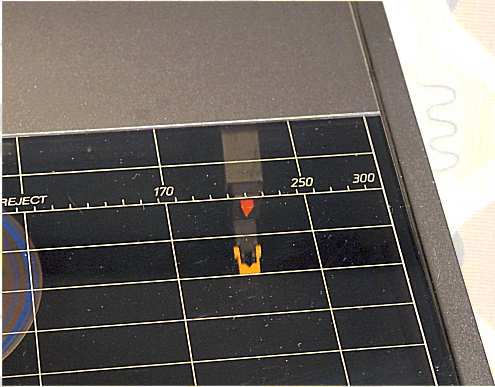

De naald beweegt in een rechte lijn over de plaat, in tegenstelling tot een normale arm waarbij de naald een boog aflegt over de plaat. Hierdoor is de fouthoek (dat is de afwijking t.o.v. de hoek waaronder de groef is gesneden) zeer gering, waardoor de vervorming van het geluid t.g.v. de fouthoek minimaal is.

De bediening gaat half-automatisch via tiptoetsen op het front. Geheel links de Aan/uit schakelaar, de Eject, Play, Left-Right, Speed en Repeat toets. Met de Left-Right toetsen kan de arm langzaam of snel naar het gewenste startpunt op de plaat worden bewogen (Cue functie). Een en ander wordt via een microprocessor bestuurd.

Het toestel is van Peter Spies.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, made in France
Eigennaam Linear Tracking Turntable
Type 70FP440
Serienummer
Bouwjaar 1984
Toepassing grammofoon
Draaisnelheid 33 1/3 of 45 t/min
Plaatdiameter max. 31 cm
Arm
korte, tangentiale arm met contragewicht
Extra Low Mass (ELM) arm
servogestuurd via fototransistor, microprocessor en DC motor
armlift
Element
Magneto-Dynamisch, type Philips 22GP330
naalddruk 2 g
20-20.000 Hz
codenummer naalddrager 4822 251 30079
Aantal IC's
Type IC's TDA1059B Motor Speed regulator
Voedingsspanning 110, 127, 220 of 240 V wisselspanning, omschakelbaar, 11 W, 50 Hz
Luidspreker geen
Chassis
metalen / plastic chassis, frontloader
miniatuur DC motor met regel-IC
riemaandrijving op kunststof wiel onder de draaitafel, rubberen riem 213x4x0,5 mm
geperst stalen plateau mm
rumble minder dan -58 dB (DIN B)
jengel <0,15%
Behuizing metalen/kunststof kast met schuiflade
Afmetingen bxhxd 32x11x32 cm
Gewicht 5,8 kg
Verkoopprijs Hfl
Geschatte waarde €
Productieperiode 1984-1986
Seriegrootte onbekend
Bijzonderheden
tangentiale arm
frontloader met schuifla
losse 45-toeren puck

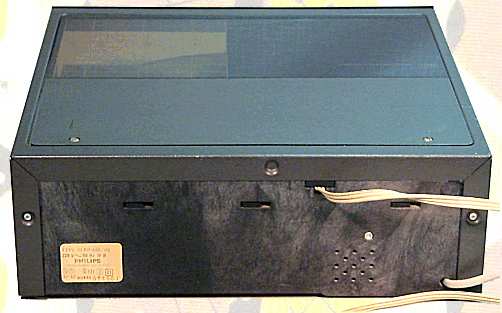

De achterkant van de Philips 70FP440

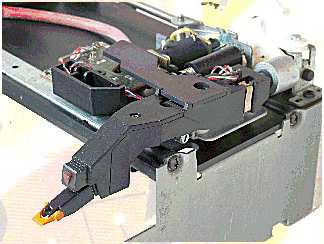

Het korte plastic armpje wordt via een koordje (jawel, origineel stukje afstemkoord) door een servosysteem heen en weer bewogen. De arm-sensor (optisch) en de arm-lift met demper (elektro-magnetisch) zijn op de foto links achter de arm zichtbaar. De arm heeft een metalen contra-gewicht aan de achterzijde.
