Erres KY586PS

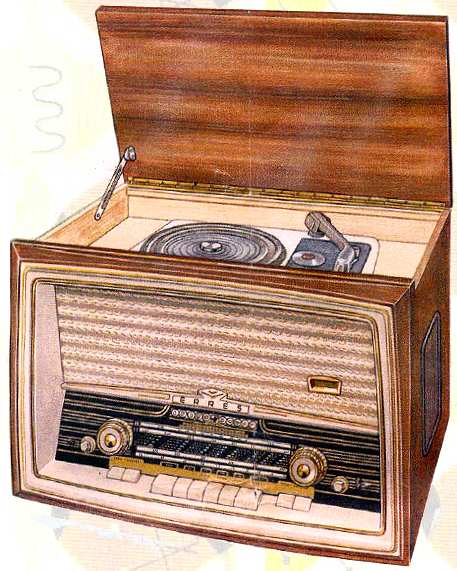

Deze Erres radio-grammofoon uit 1958 bestaat uit een houten kast met daarin een AM/FM afstemmer, mono versterker, luidspreker en een 4-snelheden platenwisselaar met druktoetsbediening.


EM84 magische band

De grammofoon wordt afgesloten met een klep.

De knop links is voor Volume, rechts voor Afstemmen. De druktoetsen zijn voor Uit, Gram, LG, MG, KG en FM. Links en rechts zitten de beide toonregelknoppen met optische indicatie. Boven de afstemschaal is de Erres "Dirigentschaal" met drie klankregeltoetsen (Spraak, Jazz en Dirigent) aangebracht.

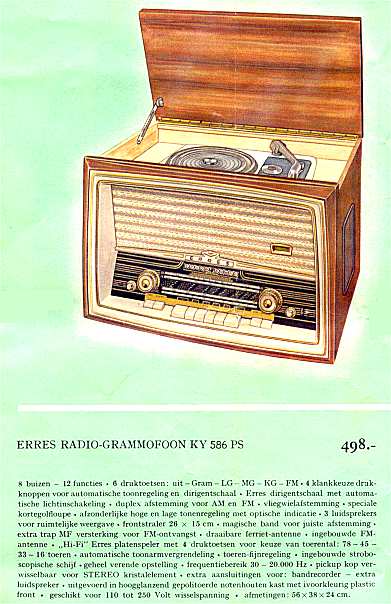

Erres folder 1958

SPECIFICATIES EN GEGEVENS

Merknaam

ERRES
Verkoop: R.S. Stokvis en Zonen N.V., Rotterdam
Fabrikant: Van der Heem N.V.
Land van herkomst Nederland
Eigennaam
Type KY586PS
Serienummer
Bouwjaar 1958
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm
plastic, lengte 19,5 cm
automatische vergrendeling
buslager (hor.) en rolscharnierlager (vert.)
insteekkop met 3 kontakten en vingerhaak
resonantie met TX88 <30 Hz
Element
Ronette TX88, 6 gram saffierdruk
ook geleverd met stereokop, 20...18.000 Hz, 6 gram saffierdruk
in de jaren '70 zijn door Philips nog service elementen en -naalden geleverd
Aantal buizen 8
Type buizen ECC85, ECH81, EF89 (2x), EABC80, EL84, EM84, EZ81
Voedingsspanning 110 tot 250 Volt, 50 Hz
Luidspreker drie stuks, frontstraler 26 x 15 cm
Chassis
Van der Heem 4-snelheden PS11 grammofoondek
2-polige inductiemotor, verend opgehangen
rumble minder dan -58 dB
jengle <0,2%
fijnregeling
vaste stroboscoop 4 snelheden
fouthoek 0,24 gr per cm groefradius
plateaugewicht 1,1 kg
vorm plateau is spaakwiel, diameter 21 cm
diepliggend bronzen lager
Erres KY586 radiochassis
Frontplaat luidsprekerdoek en afstemschaal
Golfbereik LG, MG, KG en FM
Afstemming
vliegwielafstemming
KG loep
Schalen 4 horizontale schalen
Schakeling meng + 2xmf + det + 2xlf (AM)
meng + 3xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 6 (FM)
Middenfrequentie 452 kHz (AM), 10,7 MHz (FM)
Antenne
ingebouwde draaibare ferrietantenne
ingebouwde FM dipoolantenne
aansluitingen voor AM en FM extern en aarde
Behuizing houten kast met bovenklep
Afmetingen bxhxd 56x24x38 cm
Gewicht kg
Verkoopprijs Hfl 498
Hfl 98 los grammofoondek (Erres PS11)
Geschatte waarde €
Productieperiode 1958-1959
Seriegrootte onbekend
Bijzonderheden aansluitingen voor extra luidspreker en bandrecorder
De aandrijving van de grammofoon is bijzonder. Op de motoras bevindt zich een normale trappenpoelie voor de vier snelheden, die op zijn beurt een rubber tussenwiel aandrijft. Dit tussenwiel drijft een rol aan. Op de as van deze rol bevindt zich een poelie die via een rubbersnaar het draaiplateau aandrijft. De poelie bestaat uit twee conische helften, die meer of minder naar elkaar toe kunnen worden bewogen met als resultaat een poelie met variabele diameter. Hiermee wordt de instelbare snelheidsvariatie van 3 % gerealiseerd.
