Emud Rekord 328 Phono

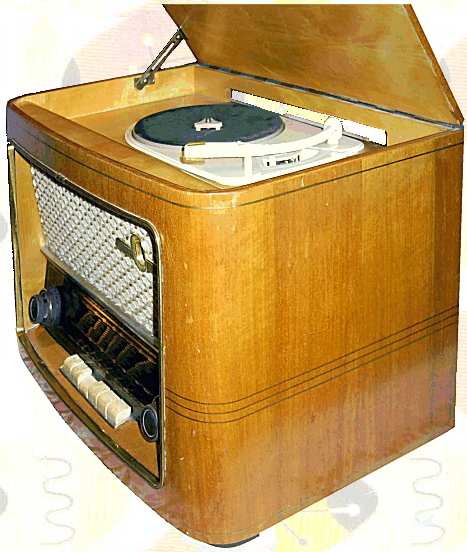

De Emud Rekord 328 Phono is een Duitse tafelradio uit 1956 met een ingebouwde grammofoon.


EM80 afstemoog

Bovenop zit een klep waaronder een Philips platenspeler is gemonteerd. De draaisnelheid wordt ingesteld met het schuifknopje rechts op de grammofoon. Wanneer de grammofoon niet wordt gebruikt dient dit schuifje in de stand "0" te staan om beschadiging van het tussenwieltje te voorkomen. De aan/uit schakelaar is gekoppeld met de arm.

Door de toonkop iets te draaien ten opzichte van de arm wordt de juiste aftastnaald gekozen: Micro of Normaal. Op de foto's is in plaats van de oorspronkelijke afspeelkop Philips AG3010 een latere vervanger afgebeeld.

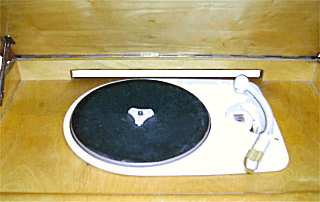

De Philips platenspeler zit onder de klep

De radio is van Emud en gelijk aan het chassis van de Emud Rekord 225W.

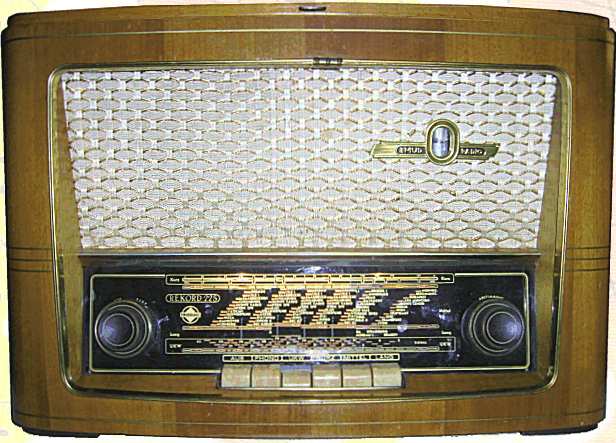

De grote ronde knoppen zijn voor Volume en Afstemmen. De toetsen zijn voor Uit, Phono, UKW, KW, MW en LW.

Deze Emud radio-grammofoon is eigendom van John van de Berg.

SPECIFICATIES EN GEGEVENS

Merknaam

Emud
Fabrikant: Ernst Mästling, Ulm/Donau
Land van herkomst Duitsland
Eigennaam Rekord
Type 328 Phono
Serienummer
Bouwjaar 1956
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm met ingelijmde aluminium buis
Element
type Philips AG 3010 mono, 2-naalden M en N naast elkaar gemonteerd, is hier vervangen door een AG3016
kristalelement, smal model, crème
naalddruk 12 g
Aantal buizen 7
Type buizen ECC85, ECH81, EF89, EABC80, EL84, EM80, EZ80
Voedingsspanning 110, 130, 150 of 220 Volt, 50 Hz
Luidspreker 18 cm rond, 4 Watt
Chassis
Philips dek type AG2004, 3 snelheden
2 polige asynchroonmotor, 7 W, 50 Hz
aandrijving via meervoudige motorpoelie en rubber tussenwiel op buitenkant van de draaitafel
gegoten aluminium draaitafel 20 cm
automatische afslag
radiochassis Emud Rekord 225W
uitgangsvermogen 4 Watt
Frontplaat hout en glas
Golfbereik UKW 87,5-100,5 MHz, LW 845-2150 m, MW 185-590 m en KW 16-50 m
Afstemming d.m.v. 2x 2 draaicondensatoren
Schalen 4 horizontale schalen
Schakeling meng + mf + det + 2xlf (AM)
hf + meng + 2xmf +det +2xlf (FM)
Aantal kringen 7 (AM), 9 (UKW)
Middenfrequentie 468 kHz (AM), 10,7 MHz (UKW)
Antenne
ingebouwde UKW dipool antenne
aansluiting voor externe antenne en aarde
Behuizing gefineerde houten kast
Afmetingen bxhxd 53x34x35 cm
Gewicht 12 kg
Verkoopprijs DM 328
los dekje Philips AG2004: Hfl 79, Bfr 900 (B)
Geschatte waarde €
Productieperiode 1956-1957
Seriegrootte onbekend
Bijzonderheden

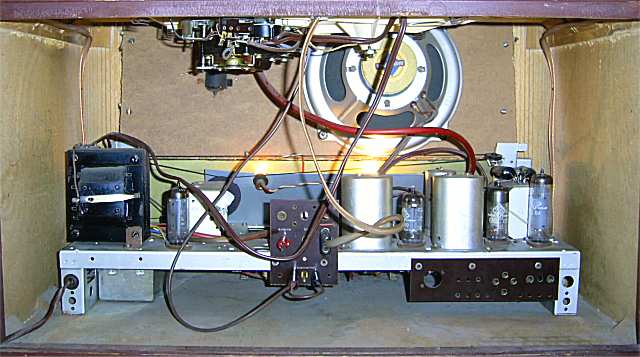

Bovenaan de grammofoonmotor en de luidspreker. Daaronder het radiochassis
