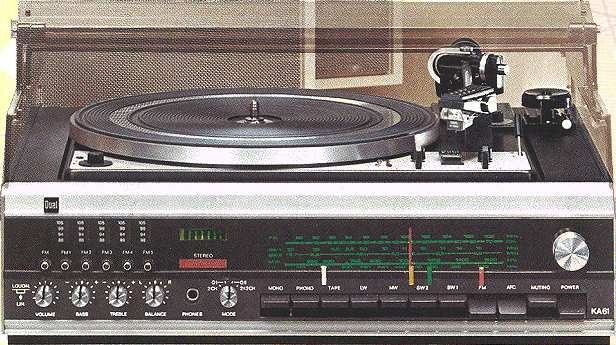

Dual KA61 Hi-Fi Kompaktanlage

Een compacte Dual HiFi installatie uit 1974. Uitgevoerd met een automatische Dual platenspeler type 1228 en een Shure MD element, een tuner met 5 golfbereiken en 5 voorkeuze toetsen, stille afstemming en automatische fijnafstemming.

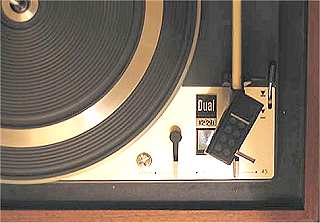

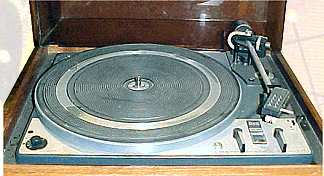

Dual 1228 draaitafel

Voor pseudo-quadro weergave is voorzien in een luidsprekermatrix. Aan de voorzijde van het toestel is een aansluiting aangebracht voor een koptelefoon. Standaard wordt de KA61 geleverd in noten, de W uitvoering is afgewerkt met witte slijplak. De L uitvoeringen worden geleverd met 2 stuks 2-weg luidsprekerboxen type CL144.

SPECIFICATIES EN GEGEVENS

Merknaam

Dual
Fabrikant: Gebr. Steidinger, St. Georgen, Schwarzwald
Importeur: Rema Electronics, Amsterdam
Land van herkomst Duitsland
Eigennaam
Type KA61
Serienummer
Bouwjaar 1974
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33 en 45 t/min
Plaatdiameter max. 31 cm
Arm
aluminium buisarm 0-10 gram
headshell afneembaar
Element Shure M91MGD
Aantal transistors 50
Type transistors
Voedingsspanning
110-130 of 220-240 Volt AC, 105 Watt
2 zekeringen 1,25 A middeltraag
Luidspreker 2 maal Dual CL144 2-weg systeem
Chassis
Dual 1228 2-snelheden Hi-Fi draaitafel
4-polige asynchroonmotor
draaitafel 270 mm, 1,8 kg
uitgangsvermogen 2x30 Watt, D=1%, 4 ohm
frequentiebereik 15-40.000 Hz +/- 1,5 dB
rumble > 59 dB
overspraak > 45 dB
wow en flutter < 0,09%
bandrecorder ingang 300 mV-470 Kohm
4 LS uitgangen 4-16 ohm
Frontplaat metaal
Golfbereik LG (150-350 kHz), MG (50-1650 kHz), KG1 (5,6-6,6 MHz), KG2 (6,7-15,4 MHz), FM (87-108 MHz)
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
Schalen 5 horizontale schalen, 1 wijzer
Schakeling
Aantal kringen 7 (AM), 16 (FM)
gevoeligheid FM: 7 uV, AM: 10-50 uV
Middenfrequentie AM: 460 kHz, FM: 10,7 MHz
AM bandbreedte 9 kHz
Antenne
ingebouwde ferriet antenne
FM antenne ingang 240 ohm
Behuizing
Afmetingen bxhxd 42x21x39 cm
Gewicht 12,1 kg
Verkoopprijs Hfl
stofkap CH21
CD4 demodulator CD40
quadro decoder CDV60
Geschatte waarde €
Productieperiode 1974-1975
Seriegrootte onbekend
Bijzonderheden
verlichte stroboscoop
bandrecorder ingang
5 FM voorkeuze druktoetsen
