Dual CS1019

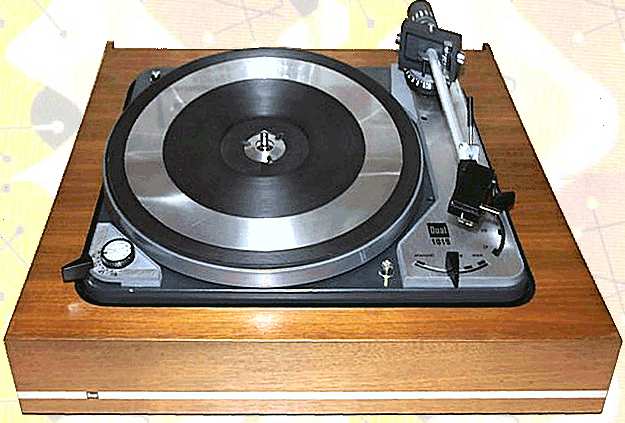

Deze Dual CS1019 is een volautomatische platenwisselaar uit 1966. Het is de opvolger van de Dual CS1009, met als belangrijkste verschil de ingebouwde anti-skating voorziening.

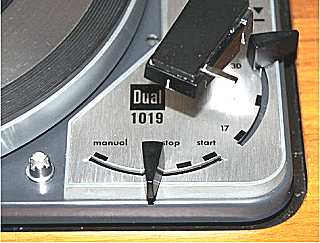

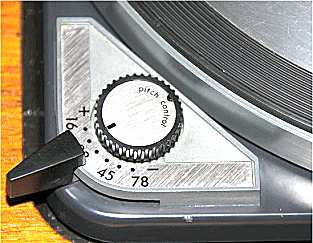

Links-voor zit de instelhendel voor de snelheid en de draaiknop voor de fijnregeling, rechts de Start-Stop-Manual schuif en de schuif voor de plaatdiameter. Er achter zit de hendel voor de armlift.

De Dual 1019 is een zeer fraaie speler, met vier snelheden en prima prestaties. Het mechanisme is ook handmatig te bedienen.

Een bijpassende voorversterker is de Dual TVV46, deze kan worden ingebouwd in de console.

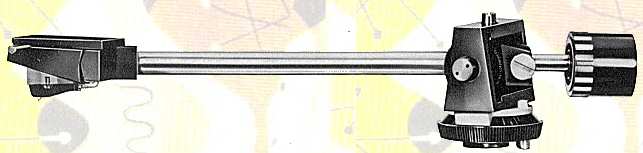

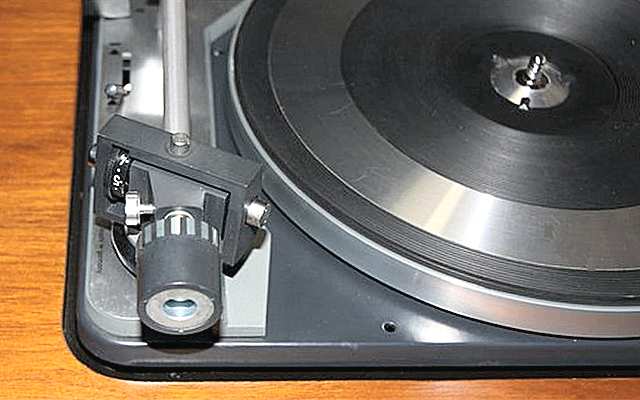

Balansarm Dual 1019

Deze wisselspeler is opgeknapt door Herman Mulder. Hij schrijft hierover:


"Alle oude vet en olie met benzine schoongemaakt en opnieuw gesmeerd.

De platenspelermotor wilde niet blijven lopen want de motorschakelaar was
zwart en de kontakten kwamen net niet tegen elkaar aan, maar ook opgelost.

De kap daar zaten natuurlijk de nodige krassen op, maar die poets ik
handmatig met Brasso, wel een heel werk, maar dan is ie ook weer als nieuw.

De platenspeler ziet er dan ook na het nodige werk weer als nieuw uit,en
daar doen we het voor".

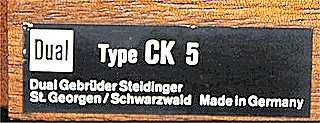

Typeplaatje van de console

Ook is de 5-polige DIN aansluitplug vervangen door twee cinch pluggen.

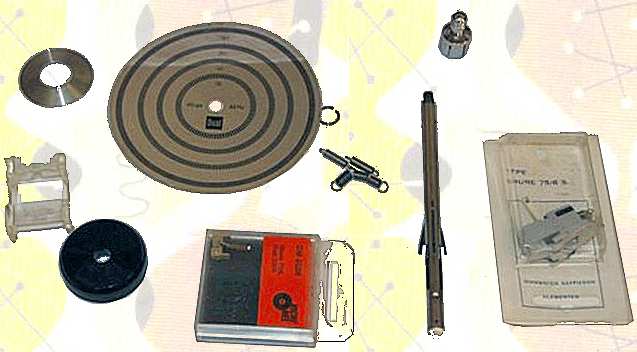

Accessoires

SPECIFICATIES EN GEGEVENS

Merknaam

Dual
Fabrikant: Gebr. Steidinger, St. Georgen, Schwarzwald
Importeur: Rema Electronics, Amsterdam

Land van herkomst Duitsland
Eigennaam
Type CS1019
Serienummer
Bouwjaar 1968 (16 augustus)
Toepassing grammofoon
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm
geheel gebalanceerde metalen buisarm
geschikt voor elementen van 1..12 gram
naalkracht instelbaar 0-3 gram
dwarsdrukcompensatie instelbaar
verstelbaar contragewicht
afneembare kop
lagerwrijving < 0,05 g
armlift

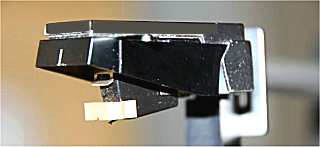

Element Shure M75
Aantal buizen geen
Type buizen n.v.t.
Voedingsspanning 110 of 220 V, 50 Hz, 6.5 Watt
Luidspreker geen
Chassis
Dual volautomatisch mechanisme type 1019
vierpolige asynchroonmotor
50 of 60 Hz via verwisselen aandrijfrol
fijnregeling over 6 %
draaitafel 3,4 kg
gelijkloop binnen 0,1 %
stoorspanning minder dan 50 dB
rumble < -59 dB
Behuizing
houten plint type CK5

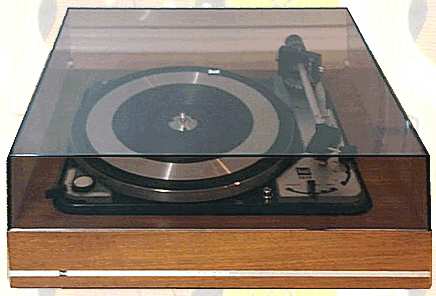

optionele plexiglas kap type CH5
Afmetingen bxhxd xx cm
Gewicht 7,3 kg (inbouwversie)
Verkoopprijs Hfl 305 (NL), DM 306 (D), inbouwversie zonder element
DM 398, inbouwversie met Shure M44 element
Hfl 160, Shure M75 element
Hfl 50, console CK5
Hfl 60, plexiglas kap CH5
Geschatte waarde
Productieperiode 1966-1970
Seriegrootte onbekend
Bijzonderheden
automaat met 4 snelheden
verschillende elementen leverbaar
optionele 45-t spindel
automatische afslag

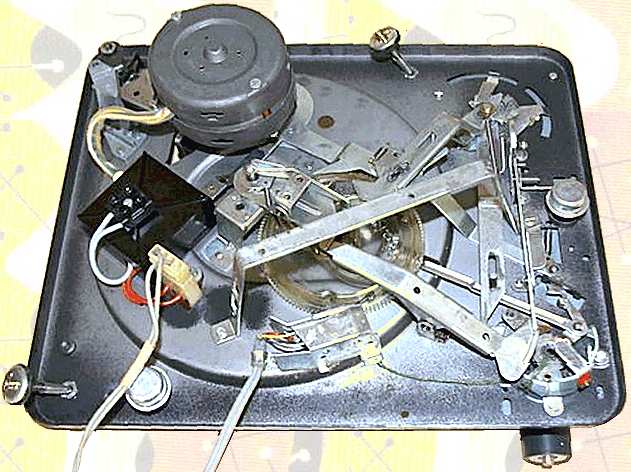

De onderzijde met de 4-polige asynchroonmotor en het wisselmechanisme
