Braun TP1

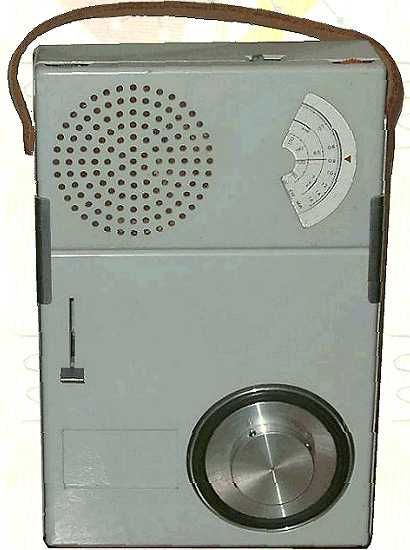

De Braun radio-grammofoon type TP1 van eind 1959 bestaat uit een afzonderlijke grammofoon en AM radio unit die met een aluminium montagebeugel tot 1 draagbaar apparaat worden samengevoegd.

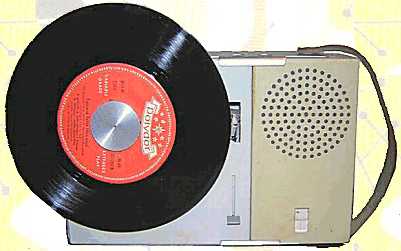

Braun TP1 in bedrijf, hier met een T31 radio



Zowel de grammofoon als de radio kunnen afzonderlijk worden gebruikt.


Dieter Rams, 1932



Het ontwerp voor dit toestel is van Dieter Rams, de huis-ontwerper van Braun.


Max Braun, 1890-1951

Max Braun richt in 1921 de Max Braun oHG, Werkstatt für Apparatebau in Frankfurt op. De fabriek heeft succes met een verbinder voor industriele aandrijfriemen. In 1925 brengt Braun een nieuwe radio detector uit, de "Trumpf-Walzendetektor" die zeer succesvol is. In 1929 neemt Braun de firma Sevecke over, en komt in hetzelfde jaar uit met een complete radio ontvanger. In 1939 werken er bijna 1000 man bij Braun.

Na WW2 kan Braun vanaf 1948 weer radio's bouwen. In 1950 komt het eerste Braun droogscheerapparaat op de markt. Vanaf 1954 werkt Braun met topontwerpers zoals Hans Gugelot en Dieter Rams. Vooral de Braun SK4 heeft veel succes bij het publiek.

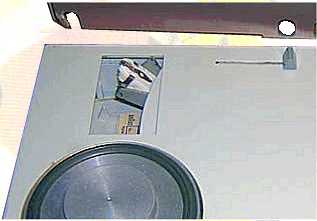

De arm is achter een schuifje verstopt

SPECIFICATIES EN GEGEVENS

Merknaam

Max Braun, Frankfurt am Main
Import: N.V. Hapé, Amsterdam-C

Land van herkomst Duitsland
Eigennaam
Type TP1, P1 (grammofoon) plus T31 of T41 (radio)
Serienummer 15483
Bouwjaar 1960
Toepassing grammofoon en omroepontvanger
Draaisnelheid 45 t/min
Plaatdiameter 17 cm
Arm ingebouwd
Element Elac KST9 kristalelement, tot 15.000 Hz
Aantal transistors 7
Type transistors AF116, AF117 (2x), OC71, OC75, OC72 (2x)
Voedingsspanning
4x1,5 Volt batterij(grammofoon)
4x1,5 Volt batterij (radio)
Luidspreker 7 cm rond, 10 ohm
Chassis printplaat
Frontplaat grijs plastic
Golfbereik KG 5,9-7,6 MHz, MG 515-1610 KHz, LG 145-270 KHz
Afstemming afstemming door middel van twee gekoppelde variabele plastic condensatoren
Schalen 3 cirkelvormige schalen, 1 vaste wijzer
Schakeling meng + 2xmf + det + 3xlf
Aantal kringen 4
Middenfrequentie 455 kHz
Antenne ingebouwde ferrietstaaf
Behuizing plastic
Afmetingen bxhxd 15x15x5 cm (grammofoon P1)
15x8x5 cm (radio T41)
Gewicht 0,6 kg (grammofoon P1)
0,5 kg (radio T41)
Verkoopprijs DM 59 (grammofoon P1)
DM 135 (radio T41)
Geschatte waarde
Productieperiode 1959-1964, T41 vanaf 1962
Seriegrootte onbekend
Bijzonderheden
design draagbaar apparaat eind jaren '50
zeer kleine afmetingen
aansluiting voor koptelefoon 100-300 ohm

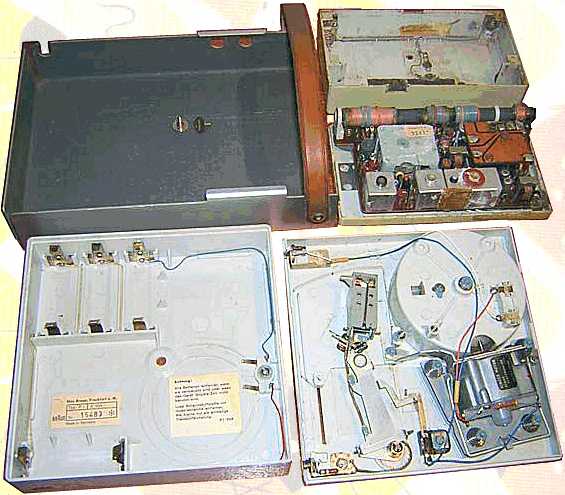

Boven het T31 chassis met batterijvak, onder het binnenwerk van de P1 grammofoon
