Aristona SA8243A

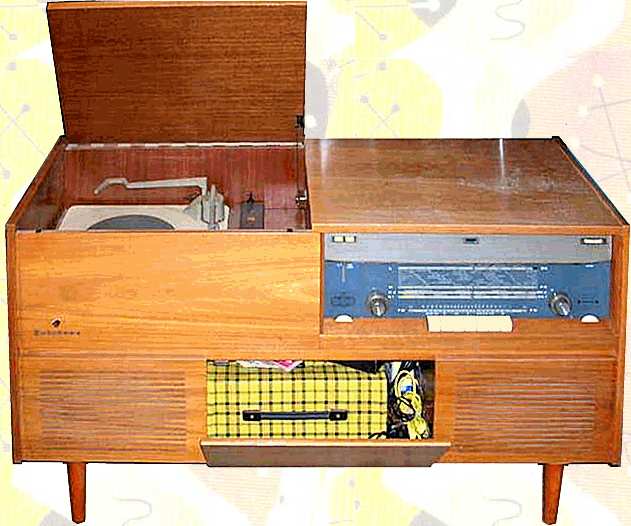

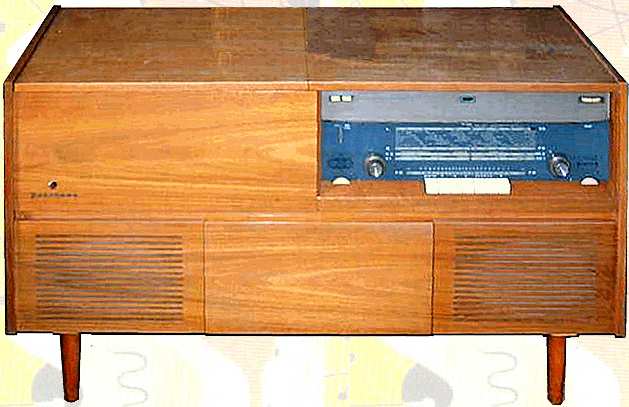

De Aristiona radio-grammofooncombinatie type SA8243A bestaat uit een houten kast met daarin een AM/FM ontvanger met 5 golfbereiken, een stereo versterker en een 4-snelheden 10-platenwisselaar. Deze laatste wordt afgesloten met een houten bovenklep. Het toestel is uit 1967.

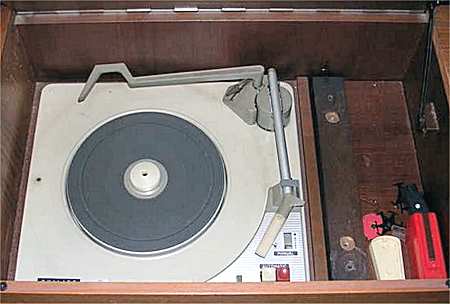

Platenwisselaar Philips AG1025

De grote knop links is voor volume, rechts voor afstemmen. De kleine knopjes zijn voor lage en hoge tonen. De druktoetsen zijn voor Net, PU, LG, MG, KG1, KG2 en FM. Voor AM ontvangst heeft het toestel een ingebouwde ferroceptor.

De snelheid wordt ingesteld met de schuif rechts voor op het dek. Rechts zitten 2 druktoetsen voor starten en stoppen, er achter zit de hendel van de armlift Bijgeleverd is een element voor normale en minigroef platen.

Dit meubel is eigendom van Hanneke Oolbekkink.

SPECIFICATIES EN GEGEVENS

Merknaam

Aristona
Verkoop: Radoma N.V., Amsterdam
Fabrikant: Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst

Nederland

Eigennaam

geen

Type

SA8243A

Serienummer

Bouwjaar

1967

Toepassing

grammofoon en omroepontvanger

Draaisnelheid

16, 33, 45 en 78 t/min

Plaatdiameter

max. 31 cm

Arm

	metalen buisarm met transportvergrendeling
	naalddruk 5 gram
	armlift

Element

Philips AG3310, met diamant plus saffiernaald

Aantal buizen

Type buizen

ECC85, ECH81, EF89, EF183, ECC83, ECL86 (2x), EM87, EZ81

Voedingsspanning

110, 127, 145, 165, 22 en 245 volt, 50 Hz, 80 Watt

Luidspreker

Philips AD3800M (2x), 800 ohm

Chassis

	Philips AG1025, 4-snelheden wisselaar, metaal
	rumble beter dan -30 dB
	jengel maximaal 0,2%
	automatisch vrijkomend tussenwiel
	antistatische mat
	uitgangsvermogen 2x 2 Watt

Frontplaat

glas, 5 schalen

Golfbereik

KG1 16,5..50,8 m, KG2 57,7..181,9 m, MG 185-580 m, LG 750-2000 m, FM 87,5-108 MHz

Afstemming

	AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
	FM afstemunit eveneens uitgerust met dubbele luchtvarco

Schalen

5 horizontale schalen, 2 wijzers

Schakeling

meng + 2xmf + det + 3xlf (AM)
meng + 3xmf +det +3xlf (FM)

Aantal kringen

5 (AM), 6 (FM)

Middenfrequentie

	452 kHz (AM), 10,7 MHz (FM)
	overall bandbreedte 9 kHz

Antenne

	ingebouwde instelbare ferroceptor voor MG en LG
	ingebouwde dipool voor KG en FM
	aansluitingen voor AM en FM extern en aarde

Behuizing

houten kast

Afmetingen bxhxd

xx cm

Gewicht

Verkoopprijs

Hfl
los inbouwdek Philips AG1025: Hfl 109

Geschatte waarde

€

Productieperiode

1966-1967

Seriegrootte

onbekend

Bijzonderheden

aansluiting voor grammofoon, extra luidspreker en bandrecorder
