Zenith H664 Cobra-matic

Deze Zenith H664 Cobra-matic platenwisselaar met ingebouwde MG radio is uit 1951.

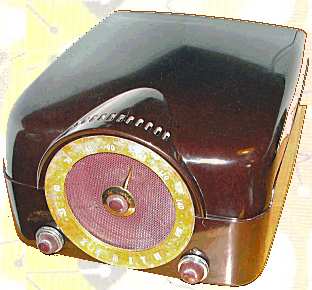

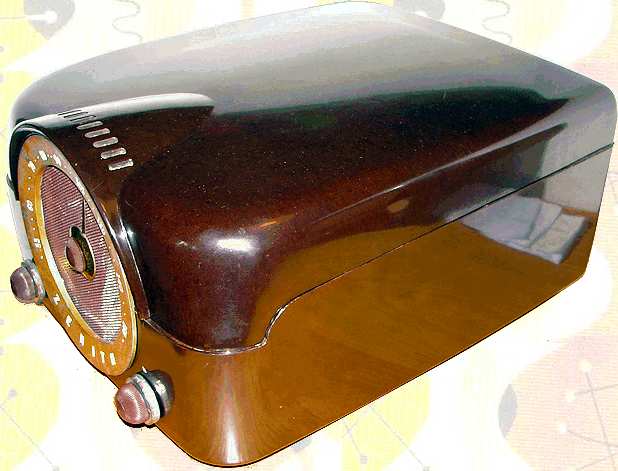

De vormgeving is opvallend cool, uit twee forse gestroomljnde bakelieten schalen steekt een soort snelheidsmeter die functioneert als afstemschaal en luidsprekerrooster.

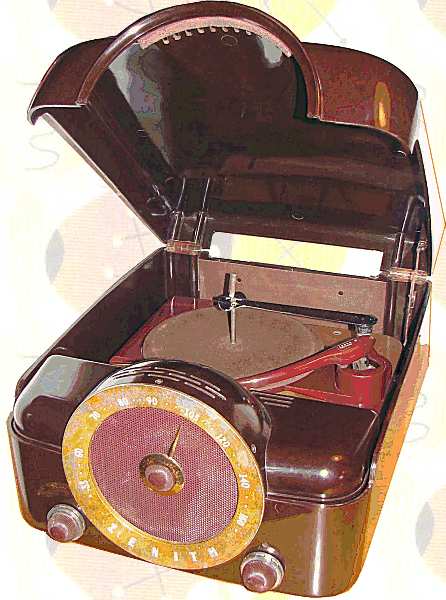

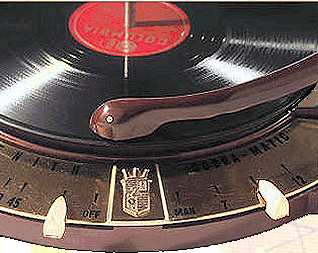

Naast de vormgeving is ook de gebruikte techniek opmerkelijk. In de cobra-vormige arm (met twee ingegraveerde slange-oogjes!) is een "Radionic" toonopnemer gemonteerd. Deze is verbonden met een h.f. oscillator waarvan de spanning fluctureert in het ritme van het geluidspoor. Eenzelfde systeem werd ook toegepast in de Wurlitzer jukebox (1100 - 2100 serie).

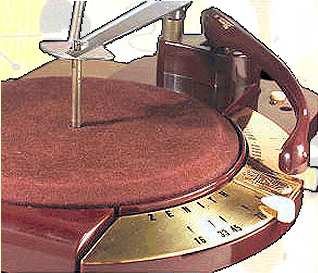

De snelheid is continue instelbaar tussen 10 en 80 toeren per minuut met de linker schuif. Met de rechter schuif wordt de plaatdiameter ingesteld.

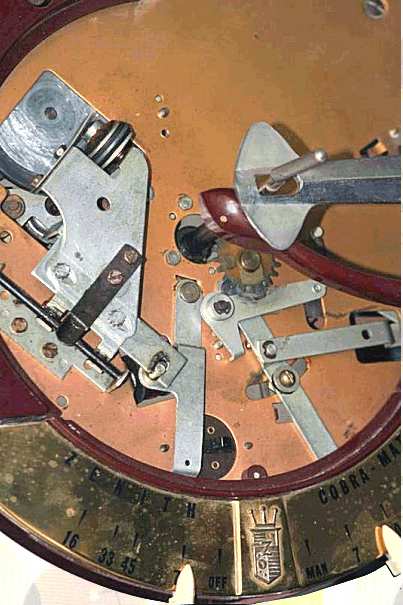

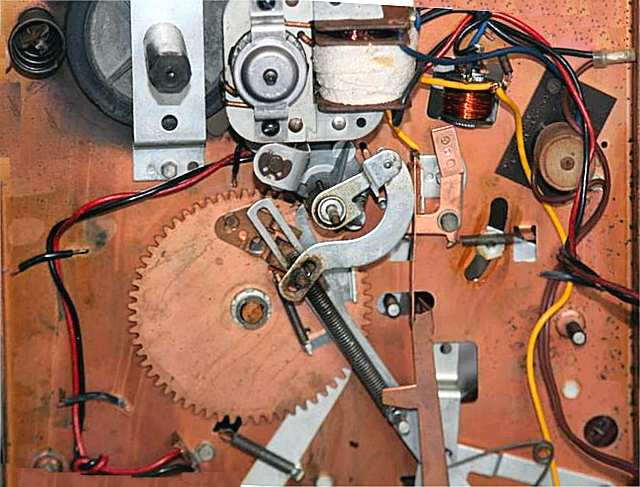

De aandrijving gaat via een groot vlak aandrijfwiel waar een kleiner wiel haaks op staat. Door het kleine wiel te verschuiven ten opzichte van de as van het grote wiel wordt de snelheid ingesteld.

De effectief werkende toonregelknop zit centraal op de schaalwijzer. Volume-aan/uit en afstemknop zijn links en rechts onder de schaal gemonteerd.

Het verhaal van de Zenith begint in 1919 wanneer Ralph HG Mathews en Karl Hassel, twee vrienden vanuit de marine, het Chicago Radio Laboratory starten. Ze beginnen radio ontvangers te bouwen op de keukentafel bij Mathews thuis op Carmen Avenue in Chicago. In 1923 wordt de Zenith Radio Corporation opgericht, de naam is afkomstig van het amateur radio station 9ZN ('Z-Nith'). De eerste draagbare ontvanger komt in 1924, de eerste ontvanger met netvoeding in 1926, de eerste radio met druktoetsafstemming in 1927. De slagzin is 'The Quality Goes In Before The Name Goes On'. Commander Eugene F McDonald was de drijvende kracht achter de groei van Zenith, onder meer door de radio uitzendingen van het door Zenith opgerichte radio station WJAZ. Na de beurscrash van 1929 schakelt Zenith in record tempo over op goedkope radio toestellen. Zenith wordt snel marktleider en komt met innovaties zoals de eerste geheel elektronische TV uitzendingen in 1939.

René Damen is in het bezit van een dergelijk radiogram, de foto's zijn van Eelco van den Berg.

SPECIFICATIES EN GEGEVENS

Merknaam

Zenith Radio Corporation

Land van herkomst Verenigde Staten
Eigennaam Cobra-matic
Type H664
Serienummer
Bouwjaar 1951
Toepassing grammofoon en omroepontvanger
Draaisnelheid 10-80 t/min
Plaatdiameter max. 31 cm
Arm metalen Cobra arm
Element
Zenith Radionic inductieve toonopnemer
naalden 1 (rood), 2 (rood-groen) en 3 mil (groen)
Aantal buizen 6
Type buizen 12BE6, 6BJ6, 6AQ6, 12J5, 50C5, 35W4
Voedingsspanning 117 Volt AC, 60 Hz
Luidspreker 8 inch, rond
Chassis
Zenith Cobra platenwisselaar
Zenith MG radiochassis type 6H02
uitgangsvermogen 1,5 Watt
Frontplaat klokvormig, metaal
Golfbereik MG 535-1620 Kc
Afstemming afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen ronde klokschaal met metalen wijzer
Schakeling meng + mf + det + 2xlf
Aantal kringen 5
Middenfrequentie 455 kHz
Antenne ingebouwde raamantenne
Behuizing twee scharnierende bakelieten schalen
Afmetingen bxhxd 40xx cm
Gewicht  kg
Verkoopprijs
Geschatte waarde
Productieperiode 1951-1953
Seriegrootte onbekend
Bijzonderheden
markante fifties vormgeving
inductieve toonkop verbonden met oscillator

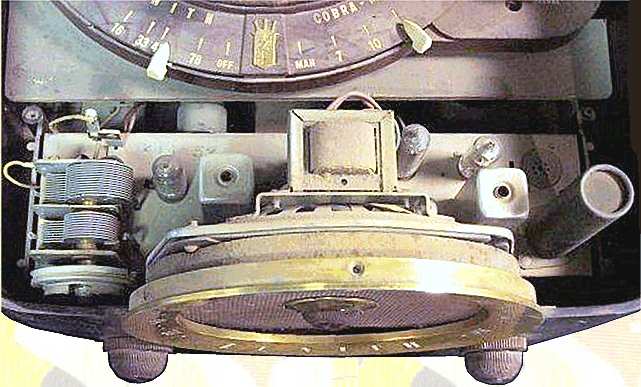

Achter de klok is een forse luidspreker gemonteerd, daaronder zit het radiochassis
