Telefunken TW504

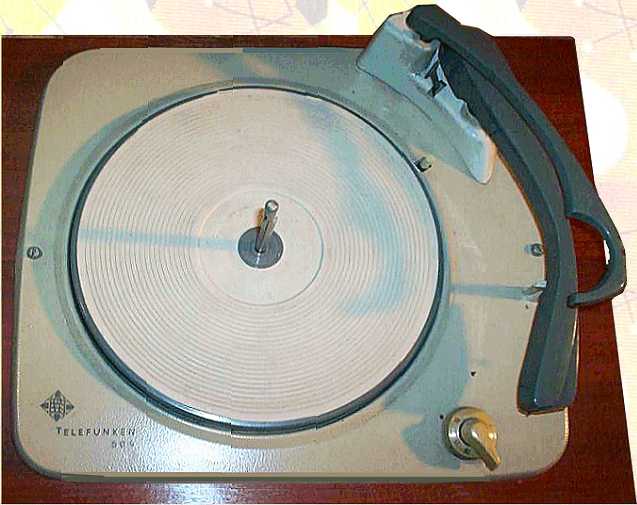

De Telefunken TW504 is een 4-snelheden platenspeler uit 1961. Het toestel kan maximaal 10 platen wisselen en is bedoeld voor inbouw in een grammofoonmeubel.

De snelheid wordt ingesteld door middel van een draaiknop vlak naast de toonkop. Met het pijlknopje wordt het afspelen gestart en gestopt.

Er bestaan twee uitvoeringen, model E en model S. Deze spelers werden veel toegepast in Duitse radio-grammofoon meubels, zie b.v. deze Grundig Como.

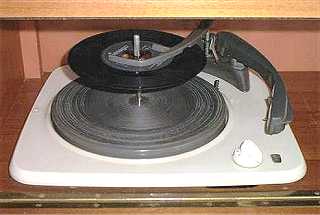

Hier is de Telefunken TW504 wisselaar (met Grundig logo) ingebouwd in een Grundig meubel

Op initiatief van de Duitse keizer Wilhelm II is in 1903 door het Allgemeine Elektri-zitäts-Gesell-schaft (AEG) en Siemens & Halske AG het Gesell-schaft für drahtlose Telegraphie System Telefunken opgericht. Dit als een politieke reaktie op de ontwikke-lingen in Groot-Brittanië op het gebied van de radiotechniek. Na de eerste wereldoorlog legden de Telefunken ingenieurs de basis voor de introductie van radio in Duitsland (1923). In de jaren '30 is Telefunken betrokken bij de ontwikkeling van de moderne televisie technologie. In 1941 stoot Siemens zijn aandelen Telefunken af, en wordt AEG de enige eigenaar.

Als merk, dus niet als fabrikant, domineert Telefunken de Duitse radiomarkt vanaf midden jaren '20 en bereikt in 1933 een marktaandeel van ruim 17%, gevolgd door Saba (11%) en Mende (10%). In 1934 valt het Telefunken marktaandeel weer terug naar 12%.

SPECIFICATIES EN GEGEVENS

Merknaam

Telefunken

Land van herkomst Duitsland
Eigennaam
Type TW504
Serienummer
Bouwjaar 1961
Toepassing grammofoon
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter tot 31 cm
Arm plastic
Element Telefunken SA20/2 stereo kristal element
Aantal buizen geen
Type buizen n.v.t.
Voedingsspanning 110-240 Volt, 50 Hz
Luidspreker geen
Chassis Telefunken 4-snelheden dek type TW504
Behuizing geen, bedoeld voor inbouw
Afmetingen bxhxd 35x31x17 cm
Gewicht 3,5 kg
Verkoopprijs DM 120 (D)
Geschatte waarde € 20
Productieperiode 1961-1962
Seriegrootte onbekend
Bijzonderheden

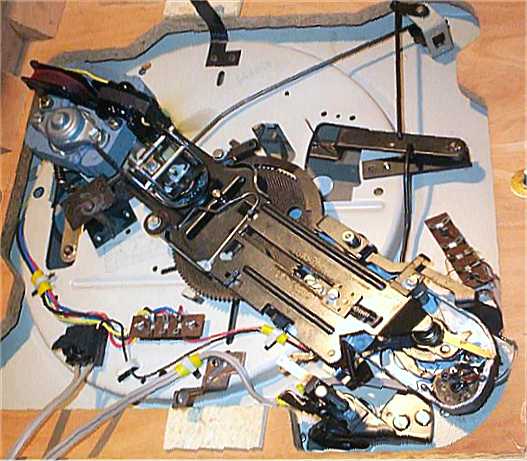

Onderaanzicht, het centrale tandwiel voor de aandrijving van de wisselfuncties is duidelijk zichtbaar. Links boven de aandrijfmotor.

Zwak punt van het hier gebruikte stereo kristal element is dat het ophangrubber wel eens doorzakt of afbreekt.
