EM85 afstemindicator
|
|
Deze tafelradio-Tefifonspeler type T574 bestaat uit een houten
kast met daarin een AM/FM afstemmer met 3 golfbereiken, versterker en
een Tefifon bandafspeler.De speler wordt afgesloten met een houten
bovenklep, links bevindt zich een opbergvak voor Tefi-cassettes. Het
toestel is uit 1957.

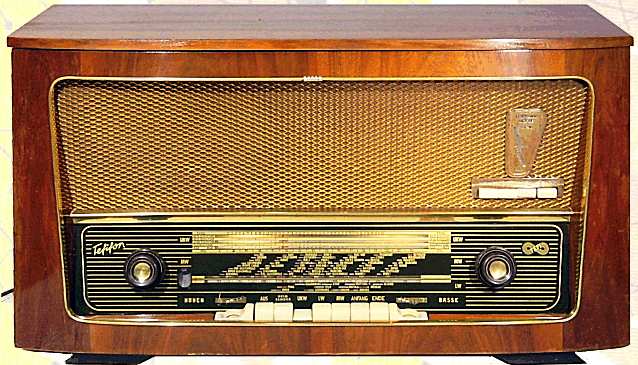

De draaiknop links is voor Volume, rechts voor
afstemmen. De 7 druktoetsen zijn voor AUS, HEIMSENDER, UKW,
LW, MW, ANFANG en ENDE, links en rechts zitten de
instelwieltjes voor de toonregeling. Rechts boven zijn 4 druktoetsen

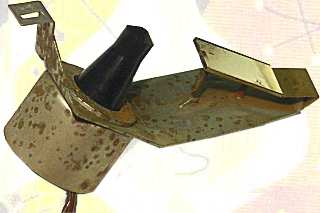

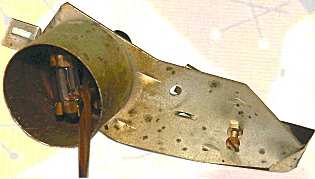

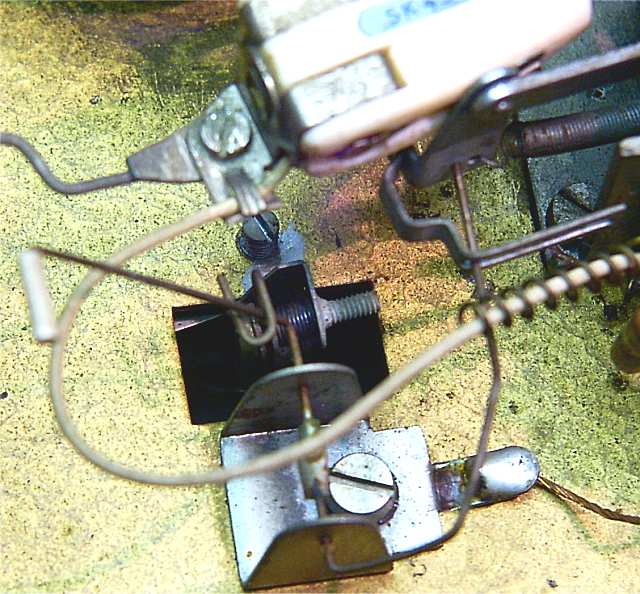

aangebracht voor het klankregister. Erboven zit de lichtstreep-indicator
die aangeeft welk spoor van de Tefifon band wordt afgespeeld.
Met de toetsen Anfang en Ende kan de naald een stukje terug of juist

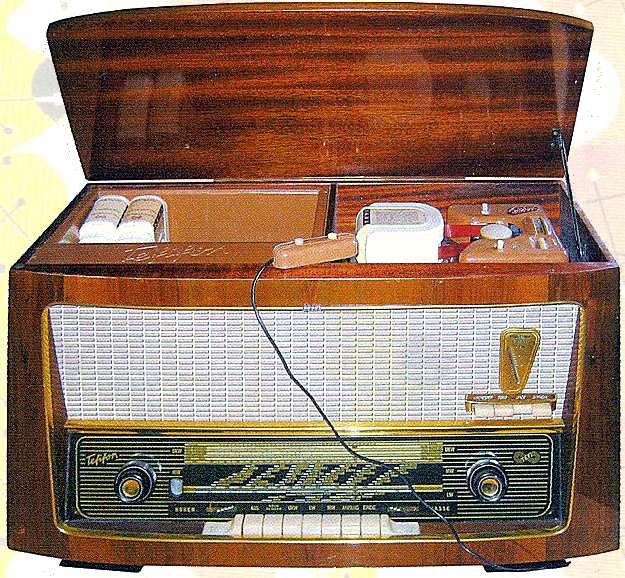

verder op de band worden geplaatst. Een Tefifon afstandsbediening kan
ook worden aangesloten.
De foto's zijn van Peter
Spies
|
|
|

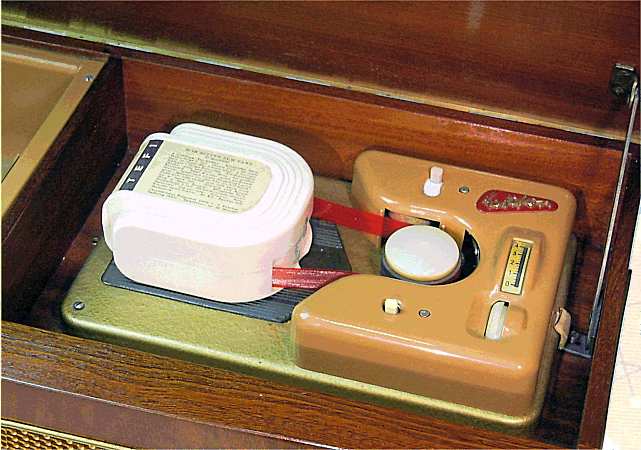

De Tefi "Heimsender" zit onder de klep
|
|

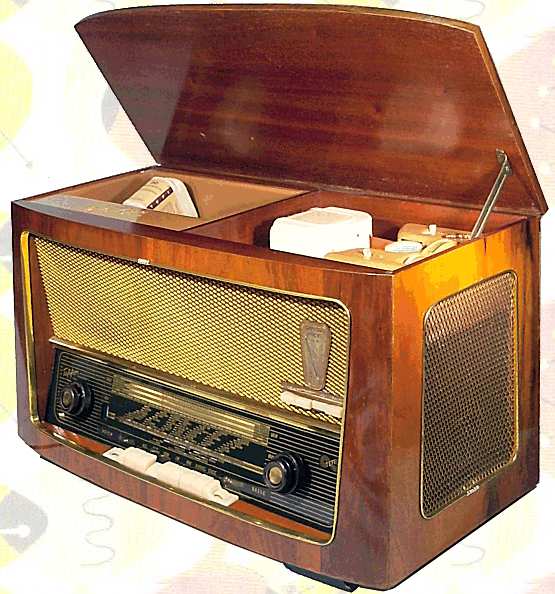

Onder de klep, links naast Tefifon, is een plastic
opbergbak voor Tefi-cassettes. Bij de eerste serie(s) vervormde de

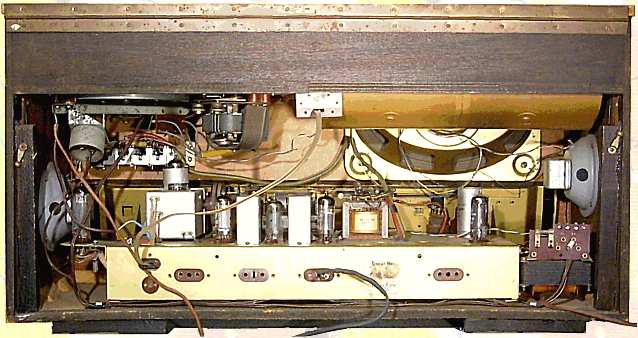

opbergbak door de hitte van de eindbuis die er onder zit. Bij latere series (zoals dit exemplaar, zie
de chassis-foto) is dit opgelost door deze buis uiterst links op een
extra hoekplaatje aan de zijkant van het chassis te monteren
foto John Koster
|
| Merknaam |
Tefi
Fabrikant: Tefi-Werke GmbH & Co. K.G., Porz
|
| Land van herkomst |
Duitsland |
| Eigennaam |
|
| Type |
T574 |
| Serienummer |
|
| Bouwjaar |
1957 |
| Toepassing |
Tefifoon bandafspeler en omroepontvanger |
| Tapesnelheid |
19,05 cm/sec, speelduur
maximaal 1 uur |
| Cassette afmetingen |
max. 16 cm |
| Arm |
 | metalen arm met oliegedempte armlift |
| dubbele parallelgeleiding van de opnemer |
| mechanische indicator voor aftaster positie |
| handmatig bedienbare inrichting
voor het snel positioneren van de weergever |
|
| Element |
Schumann-Merula
SK451 kristalelement |
| Aantal buizen |
7 |
| Type buizen |
Philips ECC85,
ECH81,
EF89,
EABC80,
EL84,
EZ80,
EM85
2 schaallampjes 7 V - 0,3 A |
| Voedingsspanning |
110 - 240 Volt AC, 50 Hz |
| Luidspreker |
| 3 luidsprekers ingebouwd (1 voor en 2 opzij) |
|
| Chassis |
| Tefi KC1 chassis |
| 2 polige Lorenz asynchroonmotor 15 W, 50 Hz |
| aandrijving via motorpoelie en rubber
tussenwiel op buitenkant van vliegwiel |
| uitgangsvermogen 4 Watt |
|
| Frontplaat |
geperforeerd goudkleurig aluminium |
| Golfbereik |
MG 185-580 m, LG 1150-2000 m, FM 87,5-100 MHz |
| Afstemming |
| AM afstemming door middel van twee gekoppelde variabele
luchtcondensatoren |
| FM afstemunit eveneens uitgerust met dubbele luchtvarco |
|
| Schalen |
3 horizontale schalen, 1 wijzer |
| Schakeling |
meng + mf + det + 2xlf (AM)
meng + 2xmf +det +2xlf (FM) |
| Aantal kringen |
5 (AM), 6 (FM) |
| Middenfrequentie |
460 kHz (AM), 10,7 MHz (FM) |
| Antenne |
| ingebouwde UKW dipool |
| aansluitingen voor AM en FM extern |
|
| Behuizing |
houten kast |
| Afmetingen bxhxd |
70x38x31 cm |
| Gewicht |
18,4 kg |
| Verkoopprijs |
DM 598 |
| Geschatte waarde |
€ |
| Productieperiode |
1957-1959 |
| Seriegrootte |
onbekend |
| Bijzonderheden |
| Tefifon cassettespeler ingebouwd |
| eindloze mechanische band in cassette |
| maximaal 4 uur ononderbroken speelduur |
| aansluiting voor bandrecorder |
| aansluiting voor externe luidspreker 4-6 ohm |
|
