TeKaDe W476 Truhe


EM34 afstemindicator

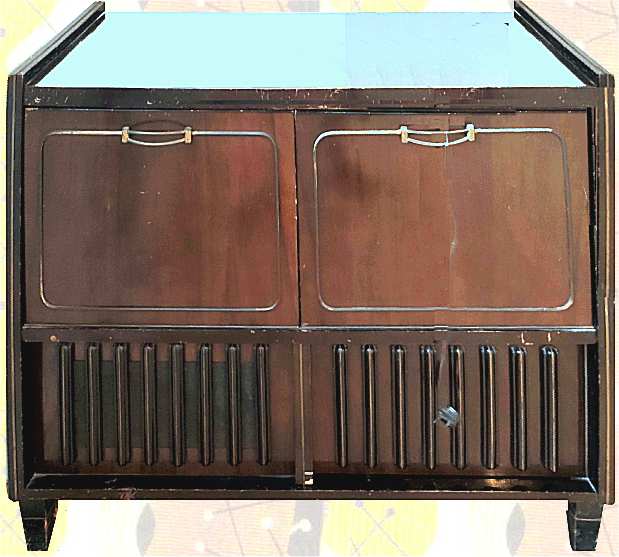

Deze TeKaDe radio-grammofoon bestaat uit een houten salonkast met daarin een TeKaDe AM/FM afstemmer met 4 golfbereiken, versterker en een Dual wisselspeler type 1002F.

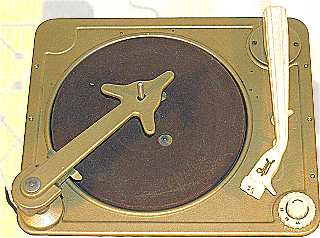

Dual !002F wisselspeler

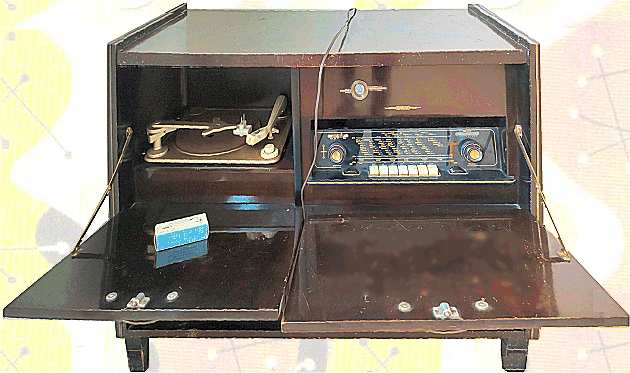

Zowel de grammofoon als de radio worden elk afgesloten met een houten klep. Links bevindt zich ook nog een opbergvak voor grammofoonplaten. Het toestel is uit 1954.

TeKaDe (afgeleid van een telegramcode voor "Telephon, Kabel, Draht") ontstaat in 1912 wanneer de firma Felten und Guilleaume haar bedrijven in Nürnberg samenvoegt.
In 1916 start TeKaDe met de ontwikkeling van versterkerlampen. Vanaf 1923 tot 1941 maakt TeKaDe ook radiotoestellen.
Na de oorlog maakt men radiotoestellen van 1947 tot 1957, en vanaf 1952 TV's.


Deze TeKaDe W476 is eigendom van Wim Meseure

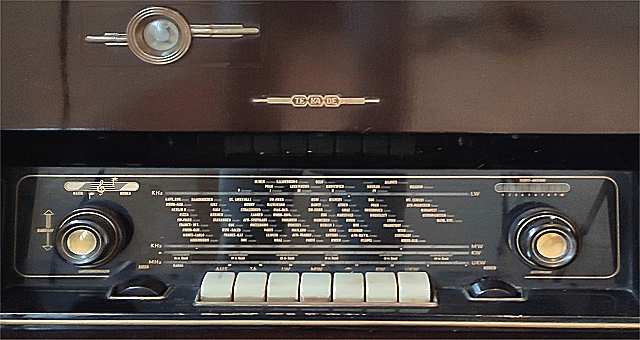

De bediening van het radio gedeelte is zoals gebruikelijk in 1954, links de Volume knop, en rechts de Afstemknop. Er onder knoppen voor de Laag- en Hoogregeling, en 7 druktoetsen voor de verschillende functies en golfbereiken. De grammofoon kan optioneel worden uitgerust met een speciale wisselspindel AS2c (of de latere AS12) voor 12 singles (45- toeren platen).

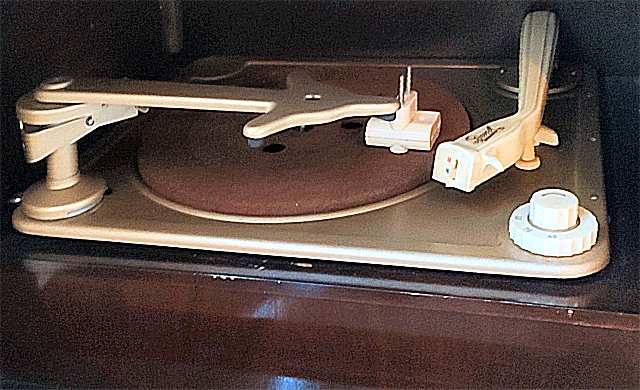

De ingebouwde Dual wisselaar kan 10 platen (78-t of 33-t) achter elkaar afspelen

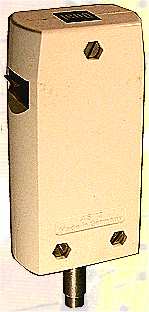

Dual AS2c resp. AS12 spindel t.b.v. het automatisch afspelen van max. 12 singles

SPECIFICATIES EN GEGEVENS

Merknaam

TeKaDe
Importeur: Reno Handelmaatschappij, Amsterdam

Land van herkomst Duitsland
Eigennaam Truhe
Type W476
Serienummer
Bouwjaar 1954
Toepassing automatische platenwisselaar en omroepontvanger
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm creme plastic
Element
1000F: Dual CDS1 kantelelement
vervanger is een latere Dual kop met Dual CDS2 kantelelement
Aantal buizen 6
Type buizen ECC85, ECH81, EF89, EABC80, EL84, EM34
Voedingsspanning 110 - 240 Volt AC, 50 Hz
Luidspreker twee luidsprekers
Chassis
TeKaDe W476 radiochassis met 4 golfbereiken
Dual 1002F platenwisselaar met 3 snelheden
uitgangsvermogen 4 Watt
Frontplaat
Golfbereik KG, MG, LG en FM 87,5-100 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
Schalen 4 horizontale schalen, 1 wijzer
Schakeling meng + mf + det + 2xlf (AM)
meng + 2xmf +det +2xlf (FM)
Aantal kringen  (AM),  (FM)
Middenfrequentie  kHz (AM), MHz (FM)
Antenne aansluitingen voor AM en FM antenne
Behuizing houten kast
Afmetingen bxhxd xx cm
Gewicht  kg
Verkoopprijs DM
Geschatte waarde
Productieperiode 1954-1955
Seriegrootte onbekend
Bijzonderheden
3-snelheden Dual wisselspeler ingebouwd
optionele Dual AS2c 45-t spindel (ook AS12)

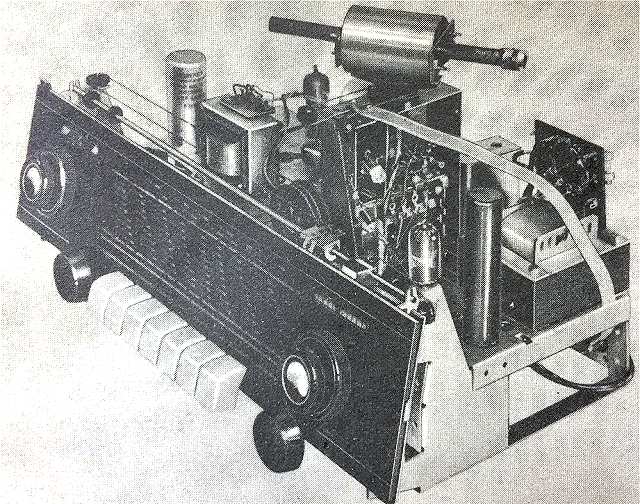

Het radio- en versterkerchassis van deze TeKaDe W476
