Philips HX303A - HF303A

De Philips HX303A onderzet grammofoon uit 1950 is een vroege Philips speler geschikt voor microgroeven.


Onder een Philips BX500A radio

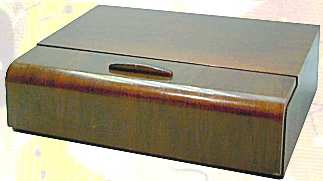

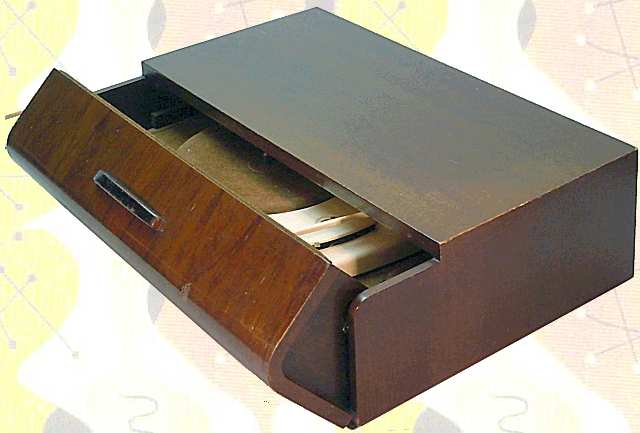

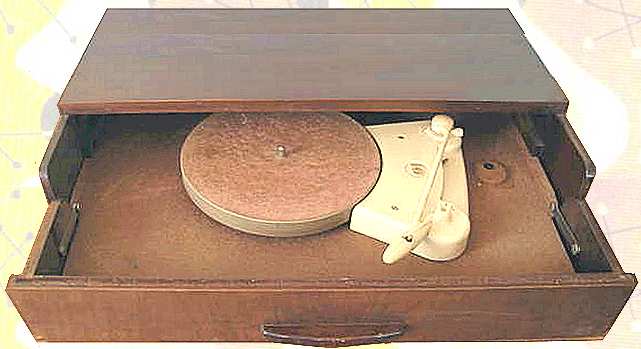

De draaitafel is gemonteerd in een houten cassette. Draaisnelheid is 33 of 78 toeren per minuut. Zowel normale als microgroef platen kunnen worden afgespeeld.

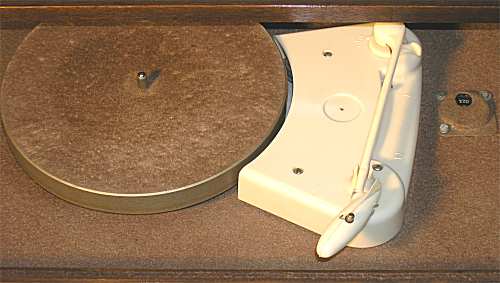

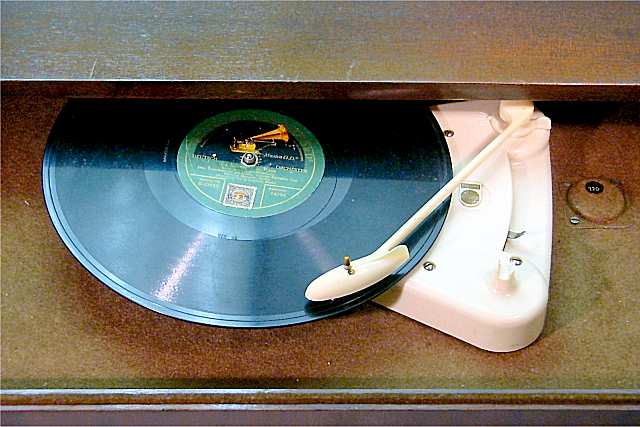

De draaisnelheid wordt ingesteld met het schuifknopje rechts op de grammofoon. De aan/uit schakelaar is gekoppeld met de arm. Deze arm is zeer fraai vormgegeven, maar wel erg licht uitgevoerd, waardoor armbreuk niet denkbeeldig is. De beide naalden zijn aangebracht op een V-vormige naalddrager.


AG7001 45-toeren adapter

Een 45-toeren opvulstukje type Philips AG7001 werd bijgeleverd. Door het knopje op de toonkop te verzetten wordt de juiste aftastnaald gekozen:  Micro of Normaal.

De automatische afslag werkt met een vast afslagpunt dat met een draaiknopje rond het draaipunt van de arm kan worden ingesteld.

Deze toestellen zijn eigendom van Hennie Overdijk en Peter Spies

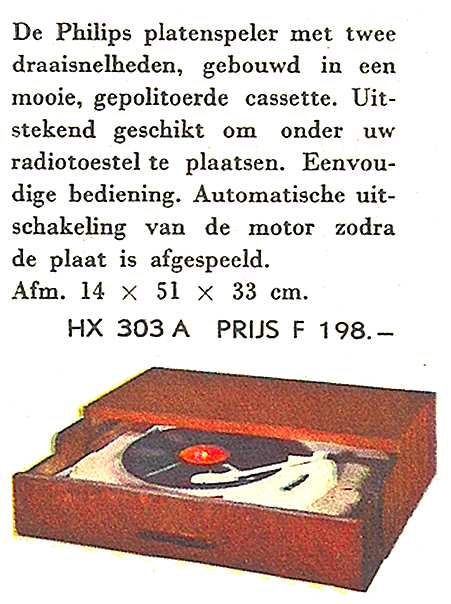

Folder 1951

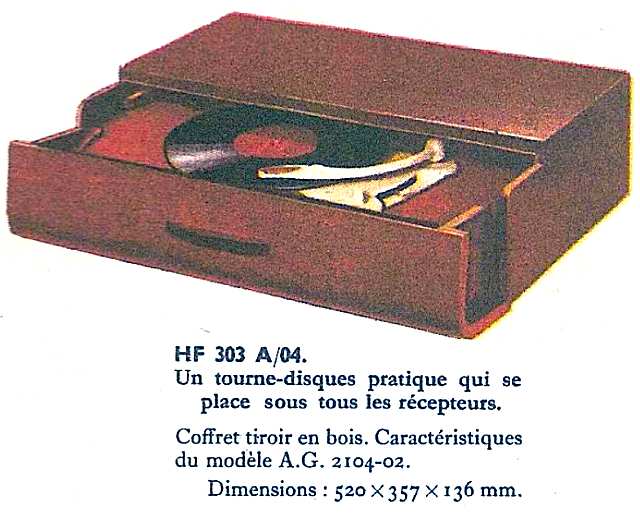

De Franse uitvoering is de Philips HF303A. Dit is een latere versie met een Philips AG2001 dekje met 3 snelheden

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Snoekkop, Raketarm
Type HX303A
Serienummer
Bouwjaar 1952
Toepassing grammofoon
Draaisnelheid 33 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm, los verkrijgbaar als AG4105
Element
Philips AG3005, mono, afgeschermd met reepje aluminium folie
2-naalden M en N gemonteerd op gevorkte naalddrager
kristalelement, smal model, crème
naalddruk 10 g
Aantal buizen geen
Type buizen n.v.t.
Voedingsspanning 110, 127, 220 V wisselspanning, omschakelbaar, 6 W, 50 Hz
Luidspreker geen
Chassis
Philips metalen 2-snelheden chassis type 2978
2 polige asynchroonmotor, 6 W, 50 Hz
aandrijving via 2 tussenwielen, 1 hulpwiel en een rubberen riem op buitenkant van de draaitafel
rubberen riem 110x6x0,8 mm
gegoten aluminium draaitafel 20 cm
automatische afslag met instelbaar afslagpunt
Behuizing
houten cassette, hoogglans
chassis bekleedt met vilt
Afmetingen bxhxd 51x14x33 cm
Gewicht  kg
Verkoopprijs Hfl 198
Geschatte waarde €
Productieperiode 1950-1953
Seriegrootte onbekend
Bijzonderheden
automatische afslag op vast punt
riemaandrijving

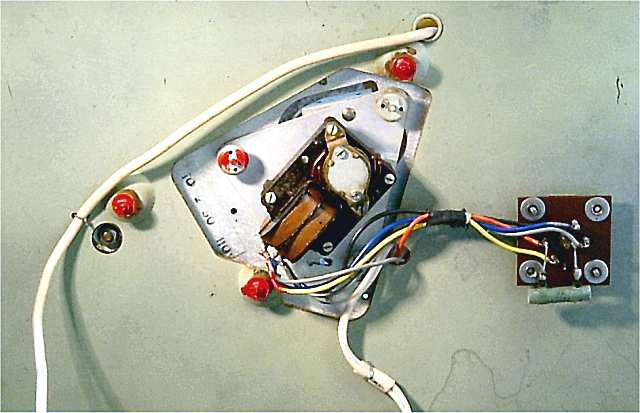

De aandrijfmotor, rechts de spanningscaroussel

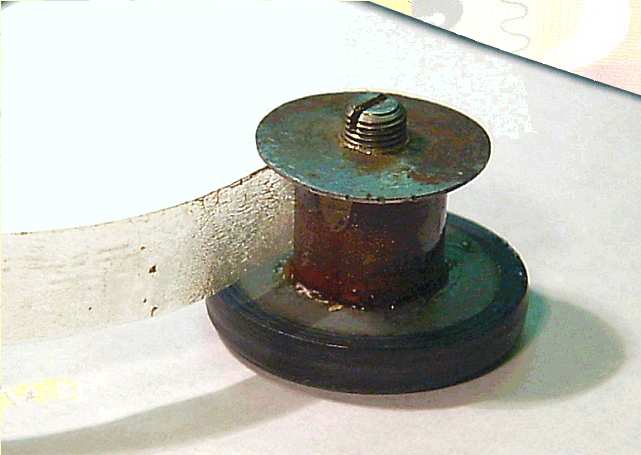

De Philips HX303A van Peter Spies is ooit omgebouwd naar 45 toeren, waarbij de 33-t werd opgeofferd. Hiertoe waren laagjes cellotape op de 33-t poelie aangebracht en een sluitring
