Philips H4X60A

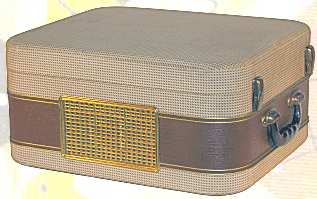

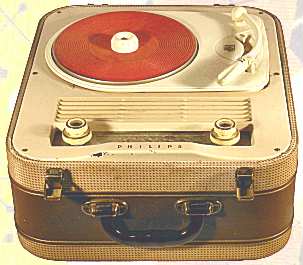

De Philips draagbare radiogrammofoon type H4X60A is uit 1956. Het koffertje bevat een 3-snelheden platenspeler plus een Philetta radiochassis met luidspreker.

De draaisnelheid wordt ingesteld met het schuifknopje rechts op de grammofoon. Wanneer de grammofoon niet wordt gebruikt dient dit schuifje in de stand "0" te staan om beschadiging van het tussenwieltje te voorkomen. De aan/uit schakelaar is gekoppeld met de arm.

Door de toonkop iets te draaien ten opzichte van de arm wordt de juiste aftastnaald gekozen: Micro of Normaal.

Deze radiogrammofoon is de Nederlandse versie van de Philips HD454A.

Dit toestel is eigendom van Hennie Overdijk.

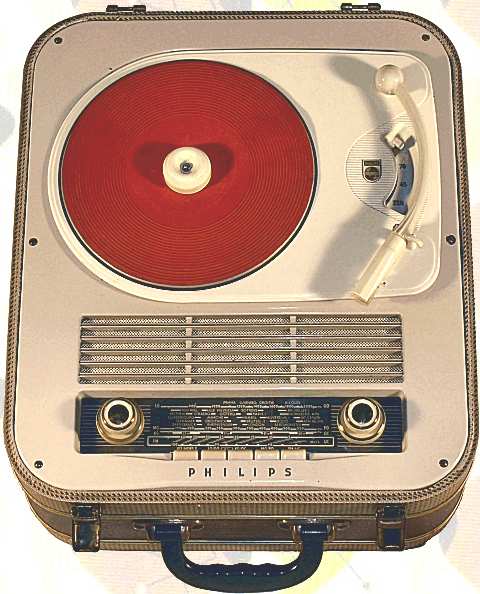

De Philips H4X60A van René Daemen

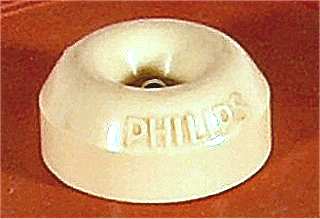

45-toeren puck

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type H4X60A
Serienummer
Bouwjaar 1956
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm met ingelijmde aluminium buis
Element
type Philips AG3010 mono, 2-naalden M en N naast elkaar gemonteerd, is hier vervangen door een nieuwer element
kristalelement, smal model, crème
naalddruk 12 g
Aantal buizen 6
Type buizen Philips UCC85, UCH81, UF89, UABC80, UL41, UY85
2 schaallampjes 12 Volt/0,1 A
Voedingsspanning
110, 125 of 220 Volt AC, 50 Hz, 60 Watt
zekering 0,3 A
Gloeistroom 100 mA serieschakeling, 169 Volt
Luidspreker Philips WE67003
Chassis
draaitafel type Philips AG2004, creme Philite
2 polige asynchroonmotor, 7 W, 50 Hz
aandrijving via meervoudige motorpoelie en rubber tussenwiel op buitenkant van de draaitafel
gegoten aluminium draaitafel 20 cm
automatische afslag
Frontplaat
Golfbereik LG: 150 - 273 kHz, MG: 520-1620 kHz, KG: 24,4 – 51,7 m, FM: 87,5 -100 MHz
Afstemming afstemming door middel van twee gekoppelde variabele luchtcondensatoren, AM en FM
Schalen 2 horizontale schalen, 1 wijzer
Schakeling meng + mf + det + 2xlf (AM)
hf + meng +3xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 7 (FM)
Middenfrequentie 10,7 MHz (FM), 452 kHz (AM)
Antenne
aansluitingen voor antenne en aarde
ingebouwde enkele MG/LG ferrietantenne
Behuizing
houten koffer met draaggreep
met kunstleer (2 kleuren) beplakt
Afmetingen bxhxd 36x20x41 cm
Gewicht 7 kg
Verkoopprijs los dekje AG2004: Hfl 79, Bfr 900 (B)
Geschatte waarde €
Productieperiode 1956-1957
Seriegrootte onbekend
Bijzonderheden
losse 45-toeren adapter
aansluiting externe luidspreker
