Philips FX551A

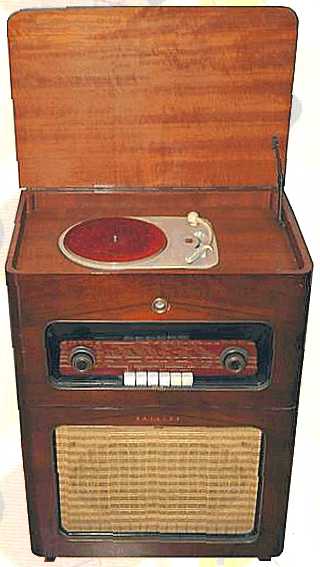

Het Philips radiogrammofoon-meubel type FX551AD uit de "Diamant" serie bestaat uit een staande houten kast met daarin een AM/FM afstemmer met 4 golfbereiken, mono versterker en een 3-snelheden platenspeler. Deze laatste wordt afgesloten met een houten bovenklep. Het toestel is uit 1955.


EM80 afstemoog

De dubbele knop links is voor toon en volume, rechts voor afstemming AM/FM en ferroceptor. De druktoetsen zijn voor Uit, PU, LG, MG, KG en FM.

De opnemer elementen zijn verwisselbaar, een is voor 33/45/78 toeren en heeft twee saffiernaalden, de andere met een diamantnaald is alleen voor 33/45 toeren gebruik. De ingebouwde versterker is van het transformatorloze type.

Voor AM ontvangst heeft het toestel een ingebouwde (dubbele) draaibare ferroceptor. Er bestaan verschillende versies van dit apparaat, het afgebeelde toestel is de /90 variant. De /00 uitvoering heeft een EM34 afstemoog en een eindbuis minder. In plaats daarvan is een uitgangstrafo gemonteerd.

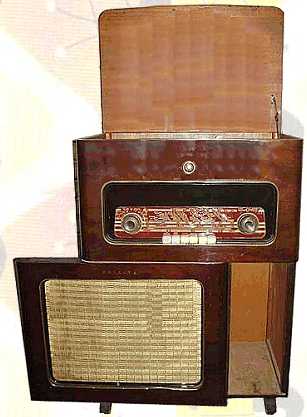

Platenvak rechts achter het luidsprekerfront


Scans Paul Huneker

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type FX551/90AD
Serienummer
Bouwjaar 1955
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm met ingelijmde aluminium buis
Element
type Philips AG3010 mono, 2-naalden M en N naast elkaar gemonteerd plus AG3025 met diamant
kristalelement, smal model, crème
naalddruk 12 g
Aantal buizen 9
Type buizen Philips ECC85, ECH81, EF89, EF85, EABC80, EL84, UL41, EZ80, EM80
schaallampjes 8024N

De /00 versie heeft een EM34 i.p.v. EM80, en mist de UL41

Voedingsspanning 110, 127, 145, 160, 180 en 220 Volt AC, 50 Hz, 83 Watt
Luidspreker Philips 9754AM, 800 ohm, /00 versie Philips AD3800M
Chassis
platenspeler type Philips AG2004
2 polige asynchroonmotor, 7 W, 50 Hz
aandrijving via meervoudige motorpoelie en rubber tussenwiel op buitenkant van de draaitafel
gegoten aluminium draaitafel 20 cm
automatische afslag
Frontplaat luidsprekerdoek
Golfbereik KG 16,5-50,5 m, MG 186-576 m, LG 870-2000 m, FM 87,5-100 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
Schalen 4 horizontale schalen, 2 wijzers
Schakeling meng + 2xmf + det + 2xlf (AM)
meng + 3xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 6 (FM)
Middenfrequentie
452 kHz (AM), 10,7 MHz (FM)
overall bandbreedte 9 kHz
Antenne
ingebouwde instelbare ferroceptor
aansluitingen voor AM en FM extern en aarde
Behuizing houten kast
Afmetingen bxhxd 55x78x38 cm
Gewicht kg
Verkoopprijs Hfl 625, later Hfl 528
Geschatte waarde
Productieperiode 1955-1957
Seriegrootte onbekend
Bijzonderheden
aansluiting voor grammofoon, extra luidspreker en bandrecorder
vliegwielafstemming
