Philips F7X71A

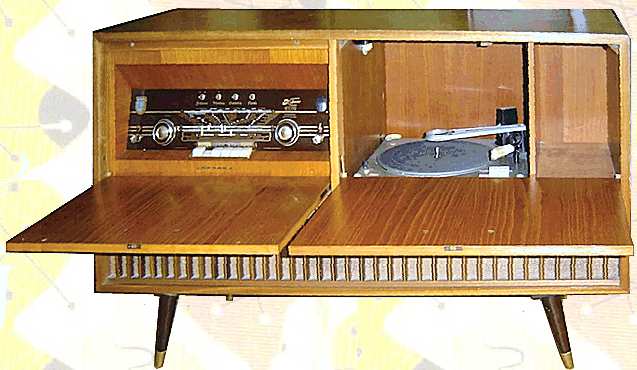

De Philips grammofooncombinatie type F7X71A uit 1957 bestaat uit een houten meubel met daarin een FM/AM afstemmer met 4 golfbereiken, een versterker met directe energieoverdracht, twee luidsprekers plus een basluidspreker en een 4-snelheden Hi-Fi platenwisselaar. De radio en de platenwisselaar worden elk afgesloten door een houten klep.

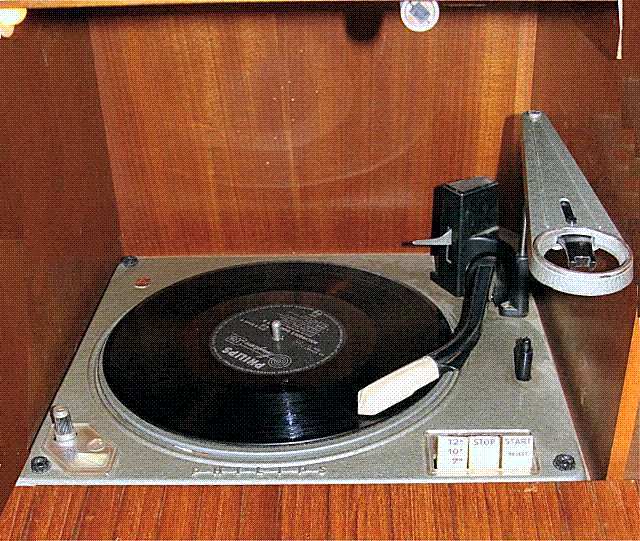

De toegepaste Philips AG1005 "Hi-Fi" automatische platenwisselaar, op deze foto uitgerust met een AG3020 MD element

De automatische Hi-Fi platenwisselaar met MD elementen wisselt platen met verschillende diameters door elkaar en kan ook met de hand worden bediend.

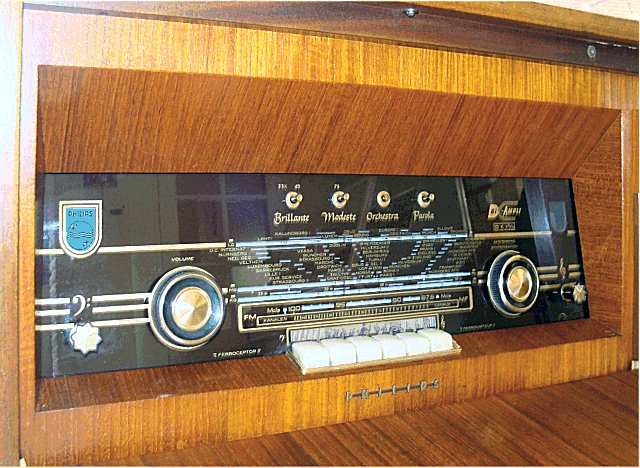

De grote ronde knoppen zijn voor volume en afstemmen, de kleine knoppen voor de toonregeling. De kleie drukknoppen zijn voor de toonkleur: Brillante, Modeste, Orchestra en Parola.

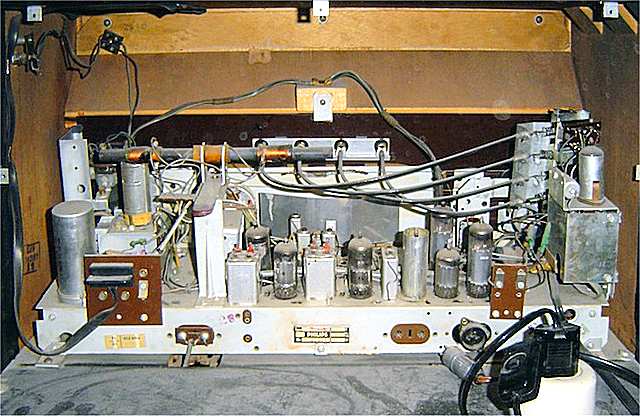

Het radiochassis is afkomstig van het HiQ radiotoestel Philips B7X73A.

Dit meubel is eigendom van Bert Knoop.

Philips AG3020 en AG3021 MD elementen met doorzichtig beschermkapje en opbergsteuntje, foto Hennie Overdijk

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst

Nederland

Eigennaam

geen

Type

F7X71A

Serienummer

Bouwjaar

1957

Toepassing

grammofoon en omroepontvanger

Draaisnelheid

16, 33, 45 en 78 t/min

Plaatdiameter

max. 31 cm

Arm

kunststof arm

Element

type Philips AG3020 (N) en Philips AG3021 (M), beide magneto dynamisch

Aantal buizen

Type buizen

Philips ECC85, ECH81, EF89, EF85, EF86, EABC80, ECC83, EL86 (2x), EZ81, EM80
Schaalverlichting 8024N (3x), 8045D

Voedingsspanning

90, 110, 127, 145, 165, 220, 245 Volt, 50 Hz, 85 Watt

Luidspreker

Philips AD3690A en Philips AD3700BM (2x)

Chassis

	Philips 4-snelheden wisselaar type AG1005, metaal
	relais voor ontkoppeling rubber tussenwiel
	fijnregeling draaisnelheid +/- 4%
	verlichte stroboscoop
	draaitafel bedekt met sponsrubber plus nylonvezels
	8 watt inductiemotor
	radiochasis type Philips B7X73A
	uitgangsvermogen 6 Watt
