Philips F7X55A


Afstemoog EM84

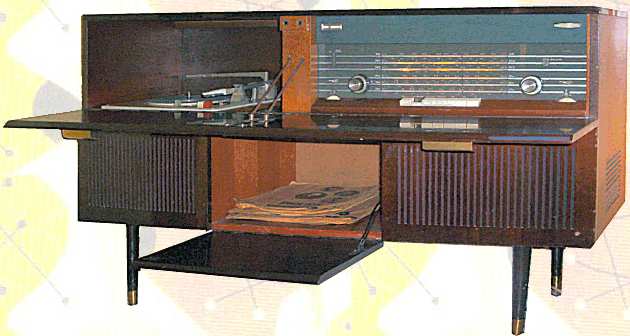

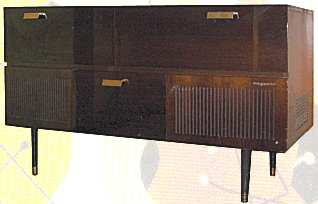

De Philips grammofoon- combinatie type F7X55A uit 1965 bestaat uit een houten meubel met daarin een AM afstemmer met 6 golfbereiken, een stereo versterker, vier luidsprekers en een 4-snelheden platenwisselaar. Het meubel wordt aan de voorzijde afgesloten met 3 kleppen. Een kastje voor het opbergen van de platenvoorraad zit tussen de luidsprekers.

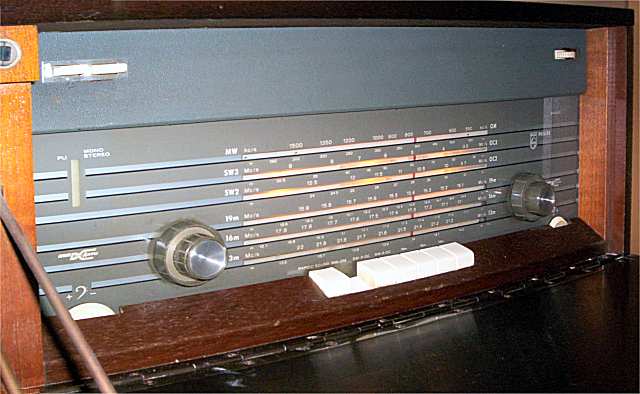

De 7 druktoetsen zijn voor de golfbereikinstelling, grammofoon en uitschakelen. De ronde knoppen zijn voor volume en afstemming. De twee kleine draaiknopjes links en rechts zijn voor het instellen van de klankkleur.

Het toestel heeft geen FM en is een z.g. tropenontvanger.

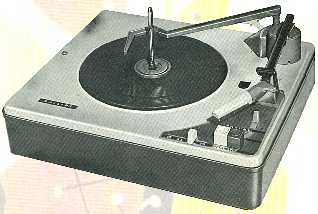

Wisselaar Philips AG1025W

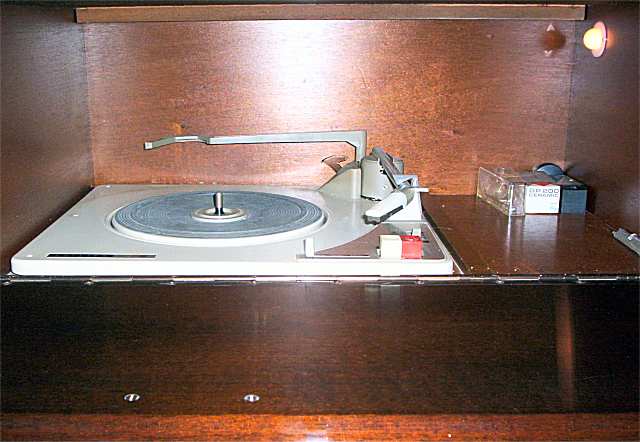

De automatische platenwisselaar wisselt platen met verschillende diameter door elkaar en kan ook met de hand worden bediend. De snelheid wordt ingesteld met de schuif rechts voor op het dek. Rechts zitten 2 druktoetsen voor starten en stoppen.

Dit meubel is van Sandor van Buuren.


Middengolf en 5 maal korte golf

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Bi-Ampli
Type F7X55A-01
Serienummer PL10065
Bouwjaar 1965
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm
metalen buisarm met transportvergrendeling
naalddruk 5 gram
armlift
Element Philips AG3310, met diamant plus saffiernaald
Aantal buizen
Type buizen ..., ECL86 (2x), EM84, ...
Voedingsspanning 110, 127, 145, 165, 220, 245 Volt, 50 Hz, 110 Watt
Luidspreker Philips AD3690M (4x)
Chassis
Philips AG1025W-03, 4-snelheden wisselaar, metaal
7 watt inductiemotor
rumble beter dan -30 dB
jengel maximaal 0,2%
automatisch vrijkomend tussenwiel
antistatische mat
Philips tropicalized radiochassis
uitgangsvermogen 2x 3 watt
Frontplaat glazen schaal
Golfbereik MG 186-580 m, 5x KG
Afstemming AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen 6 horizontale schalen
Schakeling meng + 2xmf + det + 3xlf (AM)
Aantal kringen
Middenfrequentie 452 kHz
Antenne
ferroceptor voor MG ontvangst
aansluitingen voor draadantenne
Behuizing houten kast
Afmetingen bxhxd 118x70x36 cm
Gewicht  kg
Verkoopprijs Hfl
Geschatte waarde
Productieperiode 1965-1967
Seriegrootte onbekend
Bijzonderheden
aansluiting voor extra luidsprekers
aansluiting voor bandrecorder

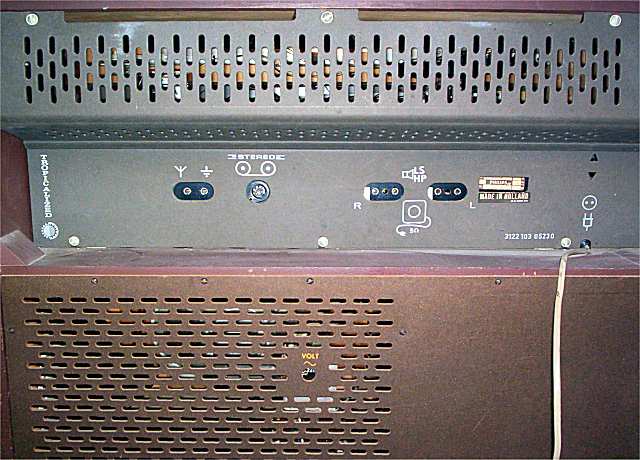

Achterwand met aansluitingen voor Antenne, Aarde, Bandrecorder, Luidsprekers en Lichtnet
