Philips F5X73A

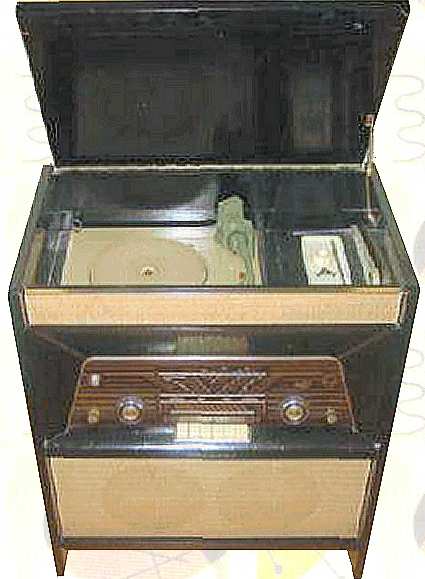

De Philips grammofooncombinatie type F5X73A bestaat uit een houten meubel met daarin een AM/FM afstemmer met 4 golfbereiken, mono versterker en een 4-snelheden platenwiselaar. Deze laatste wordt afgesloten met een houten klep. Het toestel is uit 1957.

De ronde knoppen zijn voor volume en afstemming/ferroceptor. De zes druktoetsen voor Uit, PU, KG, MG, LG en FM. Links en rechts zit een kleinere knop voor de laag resp. hoog regeling.

De automatische platenwisselaar wisselt platen met verschillende diameter door elkaar en kan ook met de hand worden bediend.


Automatische platenwisselaar Philips AG1024


Afstemoog EM80

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type F5X73A
Serienummer
Bouwjaar 1957
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm
Element type Philips AG3010 mono, 2-naalden M en N naast elkaar gemonteerd
Aantal buizen 9
Type buizen Philips ECC85, ECH81, EF89, EF85, EABC80, EL86, EL84, EZ80, EM80
schaallampje 8024N, 6,3 Volt, 0,3 A
Voedingsspanning 110, 127, 145, 165, 220 en 245 Volt, 50 Hz, 70 Watt
Luidspreker AD3800BM (2x)
Chassis
Philips 4-snelheden wisselaar type AG1014, metaal
8 watt inductiemotor
transformatorloze eindtrap 800 ohm
Frontplaat glas
Golfbereik KG 24,3-51,7, MG 185-580 m, LG 1150-2000 m, FM 87,5-100 MHz
Afstemming
AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
FM afstemunit eveneens uitgerust met dubbele luchtvarco
Schalen 4 horizontale schalen, 2 wijzers
Schakeling meng + 2xmf + det + 2xlf (AM)
meng + 3xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 7 (FM)
Middenfrequentie 452 kHz (AM), 10,7 MHz (FM)
Antenne
ingebouwde draadantenne voor FM en KG ontvangst
ferroceptor voor MG en LG
aansluitingen voor AM en FM extern
Behuizing houten kast
Afmetingen bxhxd 60x70x42 cm
Gewicht  kg
Verkoopprijs Hfl
Geschatte waarde
Productieperiode 1957-1958
Seriegrootte onbekend
Bijzonderheden
