Philips AG9119

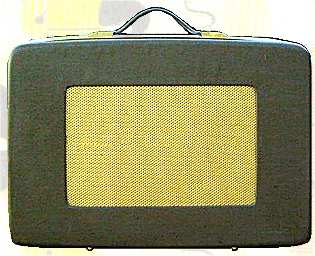

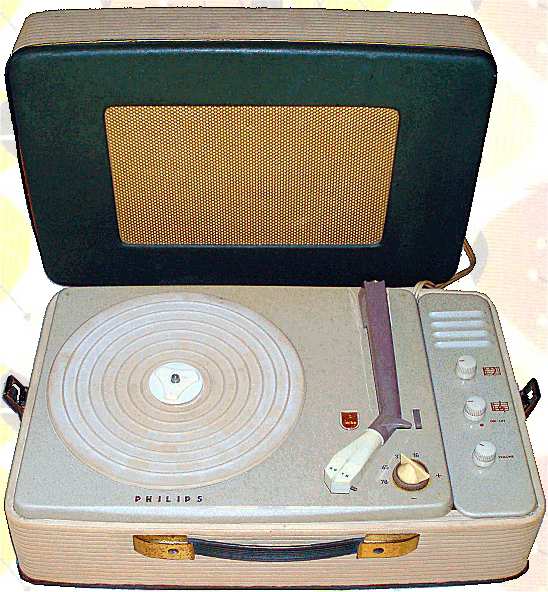

Een Philips AG9119 4-snelheden platenspeler uit 1961 met een ingebouwde monoversterker en luidspreker in koffer.

De draaisnelheid wordt ingesteld met het draaiknopje rechts op de grammofoon, de fijnregeling met de geribbelde rand zit daar omheen. Het hendeltje van de armlift is er achter gemonteerd. De aan/uit schakelaar is gekoppeld met de arm. De drie draaiknopjes rechts zijn voor Aan/Uit-Volume, Treble en Bass.

Aan de achterkant van het toestel zit een aansluiting voor een extra versterker, hiermee kan stereoweergave worden verkregen.

Een verend 45-toeren opvulstukje is vast op de draaitafel bevestigd. Door het element 180 graden te draaien wordt de juiste aftastnaald gekozen:  Micro of Normaal.

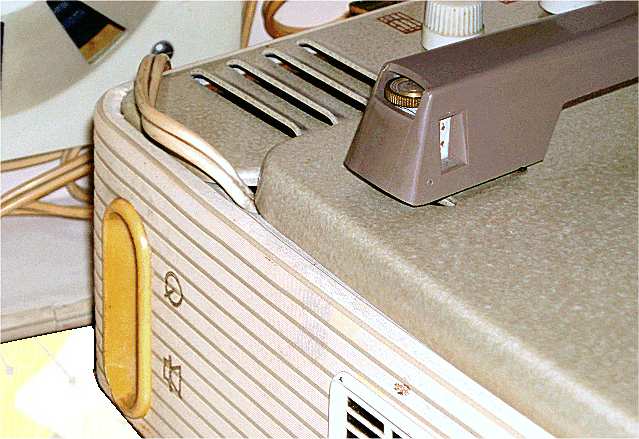

De instelschroef voor de naalddruk zit achterop de arm

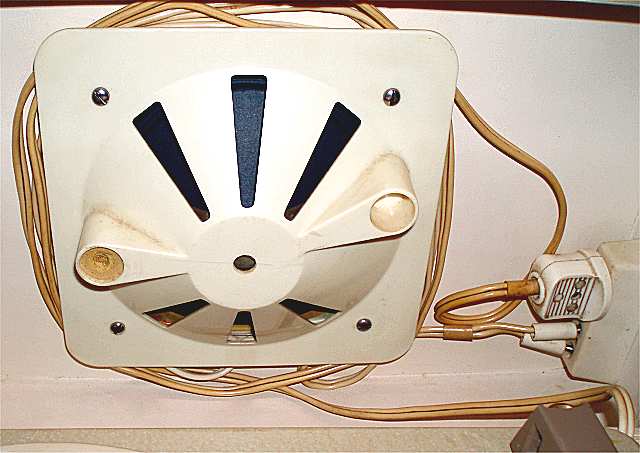

De achterkant van de luidspreker is tevens een soort kabelhaspel

Deze draaitafel is standaard geleverd met het Philips AG3304 stereo turn-over element met diamantnaald, de eerste series kunnen echter zijn uitgerust met een mono AG3016 of AG3019.

Dit toestel is eigendom van Hubert Ederveen.


Armlift, snelheid en fijnregeling

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam onbekend
Type AG9119
Serienummer
Bouwjaar 1961
Toepassing grammofoon
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic, met naaddrukinstelling en armlift
Element
type Philips AG3304 stereo 2-naalden M en N
diamantnaald type S
is ook geleverd met AG3016 - AG3019 en AG3060
Aantal buizen 2
Type buizen Philips ECC83, EL84
Voedingsspanning 110, 127, 220 of 240 V wisselspanning, omschakelbaar,  W, 50 Hz
Luidspreker Philips AD1720, 17 cm rond, ingebouwd in de deksel
Chassis
Philips metalen 4-snelheden chassis type AG2009
automatische ontkoppeling van het tussenwiel
rubberen mat
draaitafellager met nylon kogel
2 polige inductiemotor, 9 Watt, 50 Hz
fijnregeling draaisnelheid + of - 2%
jengel minder dan 0,2%
motordreun minder dan -35 dB
automatische afslag
Behuizing
koffer met draaggreep
bekleding groen/lichtgrijs
Afmetingen bxhxd 41x28x19 cm
Gewicht 7.7 kg
Verkoopprijs Hfl
los dek AG2009 Hfl 85
Geschatte waarde €
Productieperiode 1959-1962
Seriegrootte onbekend
Bijzonderheden
vast aangebrachte 45-toeren adapter
automatische afslag

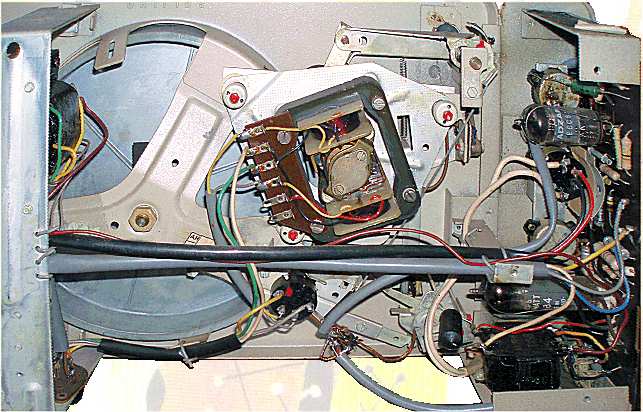

Chassis gezien vanaf de onderkant. In het midden de aandrijfmotor, rechts de versterker
