Philips AG9015

Deze AG9015 is een 2 x 15 Watt Philips stereoversterker uit 1961. De versterker heeft balans eindtrappen die direct, dat wil zeggen zonder tussenschakeling van een transformator, met 800 ohm luidsprekers worden verbonden. Bovendien zijn twee eindtrafo's ingebouwd die het mogelijk maken om ook laagohmige luidsprekers te gebruiken.

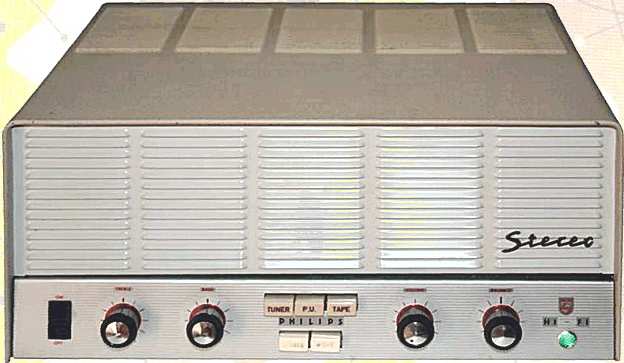

Op het frontpaneel zijn 4 draaiknoppen aangebracht voor Treble, Bass, Volume en Balance. Verder een On/Off schuifschakelaar, drukknoppen voor Tuner, PU en Tape selectie, Stereo/Mono toetsen en een groen netspannings lampje.

De AG9015 is een  Hi-Fi versterker van een zeer hoge kwaliteit, in combinatie met de juiste Philips luidsprekers kunnen ze ook nu nog meer dan bevredigende prestaties leveren. Een bijpassende afstemeenheid is de Philips A5X83A (later de stereo tuner A5X93A), bijpassende luidsprekers zijn 2x Philips AD5046A. Als grammofoon werd de AG1116 aanbevolen.

Deze versterker is in 2008 gereviseerd door Peter Boin.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam
Type AG9015
Serienummer
Bouwjaar 1961
Toepassing geluidsversterker
Aantal buizen 11
Type buizen Philips EF86 (2x), ECC83 (4x), EL86 (4x), GZ34
mains indicatie gloeilampje type 7999D, 6,3 V-0,1 A
Voedingsspanning 90, 110, 127, 145, 165, 190, 220 of 245 V wisselspanning, omschakelbaar, 155 W, 50-60 Hz
zekeringen 125 mA (2x), 500 mA, 10 A (3x), open trafozekering
Luidspreker geen
Chassis
metaal
uitgangsvermogen 2 x 15 Watt / 2 x 800 ohm bij d=3% of 2 x 12 Watt / 2x 8-16 ohm bij d=3%
uitgangsvermogen is 10 Watt bij d=1%
frequentiebereik 7 Hz tot 50 kHz, 0,5 dB
intermodulatie vervorming  <0,5% voor 40 en 10 kHz 4:1
dempingsfactor=40
bromniveau -70 dB
ruisniveau -60 dB (PU) tot -75 dB (tuner)
overspraak -44 dB (-42 dB voor PU)
MD ingang 3,5 mV/68k, kristal 100 mV/100k
tuner ingang 200 mV/500k
bandrecorder ingang 200 mV/500k
balansregeling 14 dB
toonregeling + en - 10 dB
Behuizing
metalen kap
aluminium bedieningspaneel
Afmetingen bxhxd 40x18x29 cm
Gewicht 13 kg
Verkoopprijs Hfl 495 (1964)
Geschatte waarde
Productieperiode 1960-1964
Seriegrootte
Bijzonderheden
15 Watt OTL eindtrappen 800 ohm
uitgangstrafo's voor laagohmige luidsprekers 8 of 16 ohm

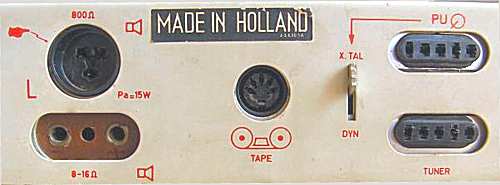

ingangen voor pick-up, Tuner, Tape Rec en Tape Repr
X.tal/Dyn schakelaar voor PU ingang

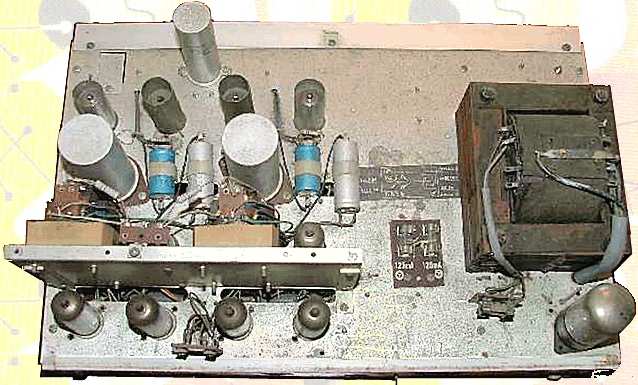

Bovenaanzicht chassis met links de versterker en rechts de voeding

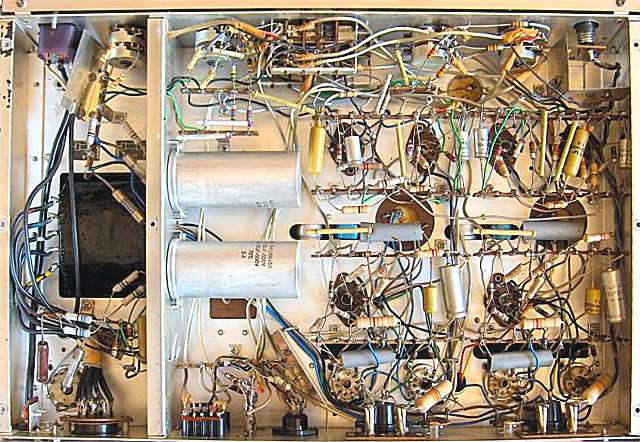

Onderkant van het chassis

Gebruikershandleiding en technische documentatie
