Philips AG4116

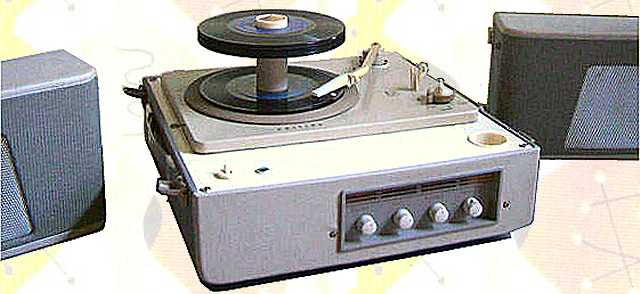

Een Philips 4-snelheden stereo koffergrammofoon en 45-t wisselaar uit 1961.

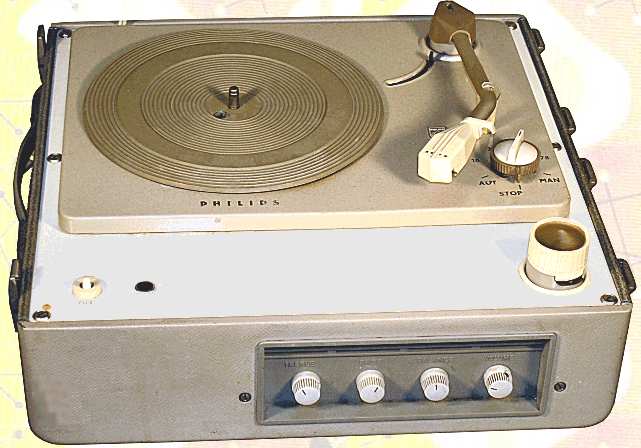

Dit exemplaar heeft een ingebouwde stereo versterker en luidsprekers in de gedeelde deksel. Op het front van de koffer zijn 4 knoppen aangebracht voor VOLUME en TOON.

De draaisnelheid wordt ingesteld met het draaiknopje rechts op de grammofoon, de fijnregeling met de geribbelde rand zit daar omheen. Het hendeltje van de armlift is er achter gemonteerd. De aan/uit schakelaar is gekoppeld met de arm.

De 45-t wisselspindel wordt opgeborgen in een verdieping rechts voor het dek. Door het element 180 graden te draaien wordt de juiste aftastnaald gekozen:  Micro of Normaal.

Deze draaitafel is standaard geleverd met het Philips AG3304 stereo turn-over element met diamantnaald.

Het toestel is eigendom van Max Ramali.

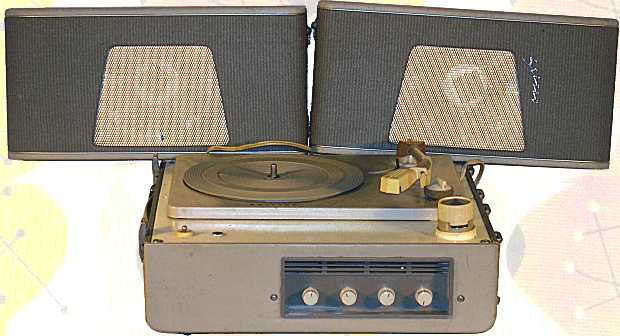

De Philips AG4116 van Hennie Overdijk

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type AG4116
Serienummer
Bouwjaar 1961
Toepassing grammofoon
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic, met armlift
Element
type Philips AG3304 stereo 2-naalden M en N
diamantnaald type S
Aantal buizen 5
Type buizen Philips ECC83 (2x), EL95 (2x), EZ80
later seleen gelijkrichter i.p.v. EZ80
Voedingsspanning 110, 127, 220 of 240 V wisselspanning, omschakelbaar
Luidspreker 2 x Philips extra platte luidspreker
Chassis
Philips metalen 4-snelheden wisselaar type AG1016
gegoten metalen draaitafel
automatische ontkoppeling van het tussenwiel
rubberen mat
draaitafellager met nylon kogel
2 polige inductiemotor, 9 Watt, 50 Hz
aandrijving via tussenwel en rubber snaar
fijnregeling draaisnelheid + of - 2%
jengel minder dan 0,2%
motordreun minder dan -35 dB
automatische afslag
uitgangsvermogen 2x 1,8 Watt

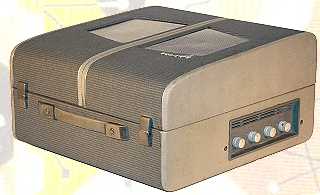

Behuizing houten koffer met handvat, vinyl bekleding
Afmetingen bxhxd xx cm
Gewicht  kg
Verkoopprijs Hfl 375, Bfr 4500 (B)
Geschatte waarde
Productieperiode 1961-1964
Seriegrootte onbekend
Bijzonderheden

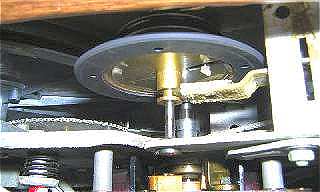

De aandrijving loopt van motorpoelie via tussenwiel en rubber snaar naar de draaitafel

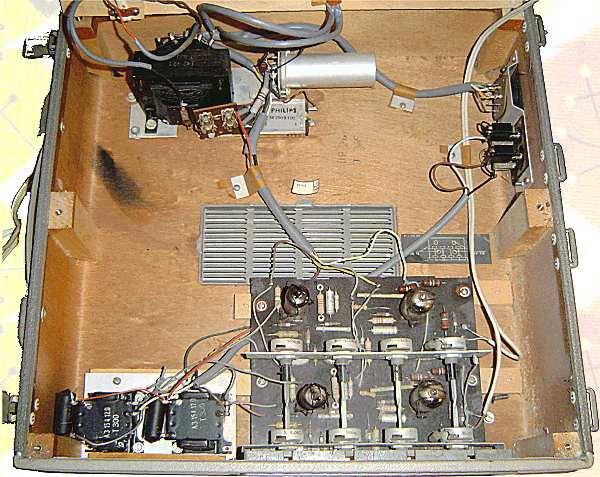

De houten bodemplaat is tevens het chassis voor de stereo versterker (onder) en de voeding (links boven). In plaats van de EZ80 is een seleen bruggelijkrichter gemonteerd

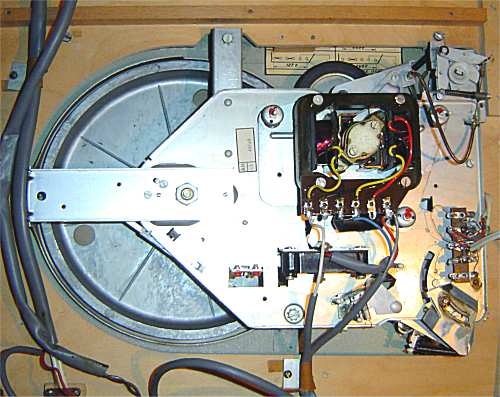

Onderaanzicht platenspeler
