Philips AG4000

Een Philips "All Transistor" 3-snelheden koffergrammofoon uit 1962 voorzien van een Philips AG2040 dek. Deze grammofoon wordt van stroom voorzien door middel van 6 Engelse cellen die 40 uur meegaan.

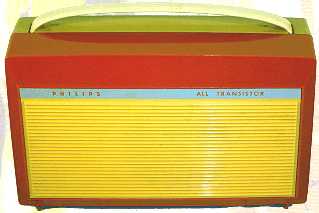

Rood-beige kastje

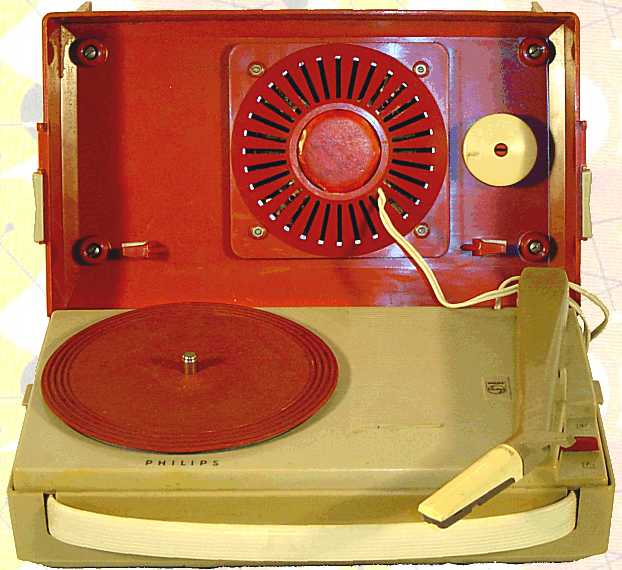

Dit exemplaar heeft een ingebouwde versterker en luidspreker in de deksel. In de zijkant van de plastic koffer is een duimwiel aangebracht voor VOLUME. De snelheid wordt ingesteld met een schuifje onder de toonkop.

In de deksel zit een steuntje om de 45-toeren puck op te bergen.

Zowel het rood-beige als het blauw-beige toestel is eigendom van Hennie Overdijk. Verder was deze grammofoon ook leverbaar in een bruin-beige uitvoering.


dec 1962

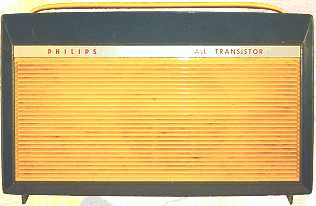

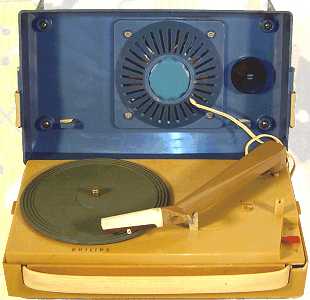

De blauw-beige uitvoering van deze speler

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type AG4000
Serienummer
Bouwjaar 1963
Toepassing grammofoon
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic
Element Philips AG3310 met diamantnaald
Aantal transistors 4
Type transistors OC75, OC71, OC74 (2x)
Voedingsspanning 9 Volt, wordt geleverd door 6 Engelse cellen
Luidspreker Philips AD3417Y, 10 cm rond
Chassis
Philips 3-snelheden chassis type AG2040, plastic
DC motor 9 Volt
uitgangsvermogen 500 mW
Behuizing
plastic koffertje met handvat
verkrijgbaar in 3 kleuren: bruin/beige, blauw/beige en rood/beige
Afmetingen bxhxd 27x16x10 cm
Gewicht 2,4 kg
Verkoopprijs Hfl 105 (NL), DM 139 (D), Ffr 169 (F)
Geschatte waarde €
Productieperiode 1962-1966
Seriegrootte onbekend
Bijzonderheden
automatische stop met uitschakeling versterker
levensduur batterij 40 uur


Foto Peter Spies


De aandrijfmotor is aanvankelijk uitgerust met een centrifugaalregeling, de latere servicemotoren worden aangestuurd door een printplaatje met een elektronische regeling


De aandrijving van de draaitafel loopt via een wielcaroussel met twee rubber snaartjes en een rubber tussenwiel. Door de turretplaat te draaien wordt het juiste wieltje voor het tussenwiel geplaatst. Rechts is de tastpen van het afslagmechanisme zichtbaar
