Philips 952A

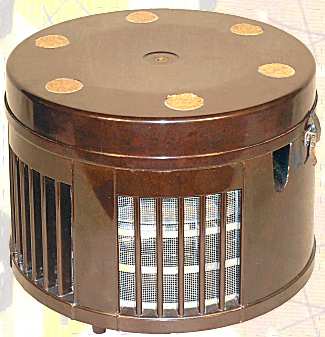

Deze bakelieten Electrische Gramofoon van Philips is het model 952A uit 1948. Bijnaam is de "Hoedendoos".

Dit toestel is uitgerust met een elektrische motor en versterker en heeft een ingebouwde luidspreker.

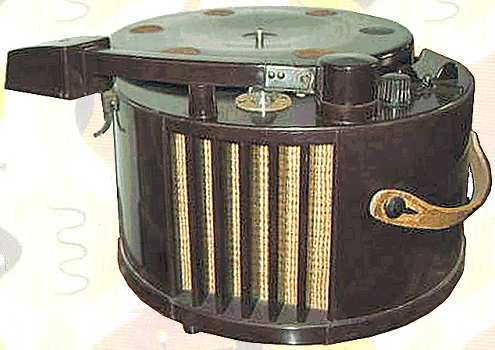

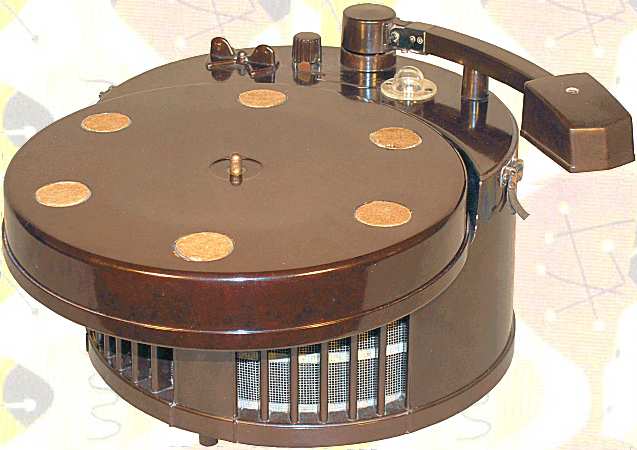

De bakelieten deksel fungeert tevens als draaitafel. Na de deksel te hebben verwijderd, dient eerst de synchroonmotor met de hand te worden gestart. Dit gebeurt door het rubberen aandrijfwieltje tussen duim en wijsvinger een krachtige draai te geven. Als de motor loopt kan de deksel/draaitafel op de daarvoor bedoelde spil worden geplaatst. Een controlelampje geeft aan of de motor al dan niet loopt, als het lampje brandt staat de motor stil.

Deze grammofoon is eigendom van Ton Damstra.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam "Hoedendoos"
Type 952A
Serienummer
Bouwjaar 1948
Toepassing grammofoon
Draaisnelheid 78 t/min
Plaatdiameter max. 36 cm
Arm bakelieten arm Philips 2984
Element
Philips electro-magnetisch
impedantie 15 kohm
verwisselbare stalen aftastnaald
naalddruk 160 g
Aantal buizen 2
Type buizen Philips EBL21, UY1N
indicatorlampje 7121D, 6 V-0,05 A
Voedingsspanning 110, 125, 145, 200, 220 en 245 Volt, 50 Hz, 25 Watt
Luidspreker Philips 9712, 13 cm rond, 3 ohm
Chassis
4 polige synchroonmotor, 3 W, 50 Hz
motor dient met de hand gestart te worden
bakelieten draaitafel
aandrijving via rubberen wieltje 13,2 mm op motoras op binnenkant van de draaitafel
Behuizing
cilindervormige Philite kast
ingebouw naaldenbakje met deksel
indicatorlampje, brandt als motor stilstaat
bruin lederen handvat
Afmetingen bxhxd 27x20x27 cm
Gewicht 5 kg
Verkoopprijs Hfl
Geschatte waarde
Productieperiode 1948-1949
Seriegrootte onbekend
Bijzonderheden

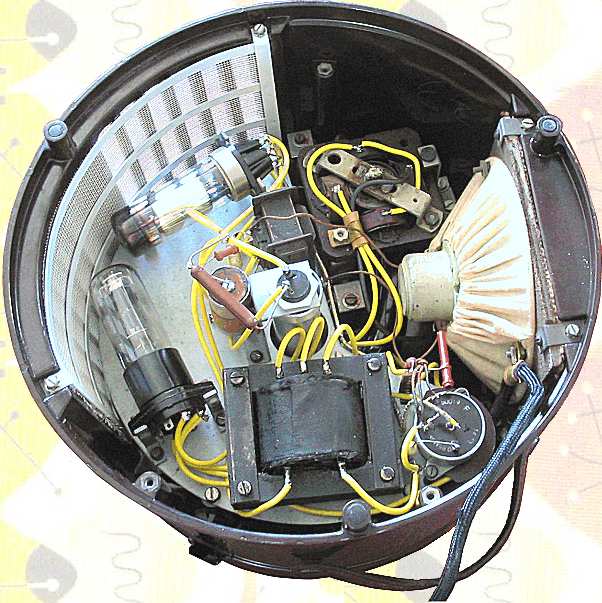

De Philips 952A gezien vanaf de onderzijde.

Deze Hoedendoos is volledig opnieuw opgebouwd. De bruine weerstand (zie links) over de afvlakelco is vervangen, evenals de condensator op de uitgangstrafo en bij de volumepotmeter. Dit waren beide zwarte teer C's. Ook de bedrading is vervangen.
