Philips 70FP146

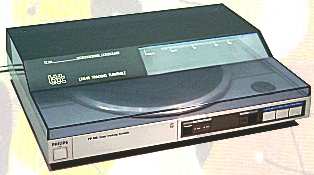

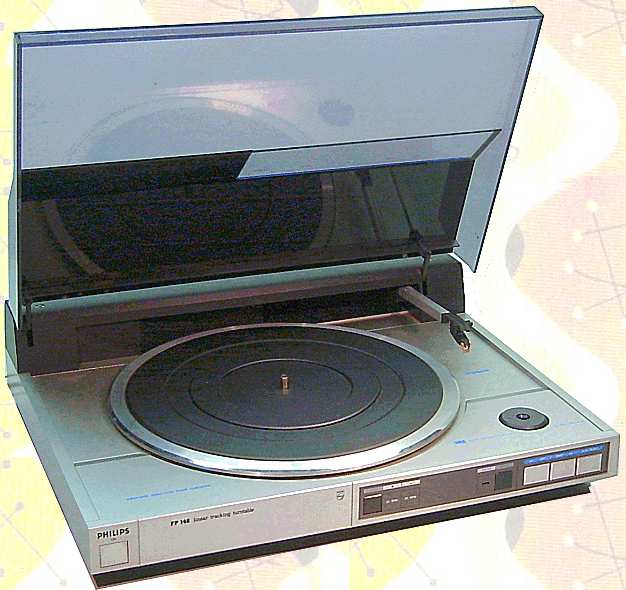

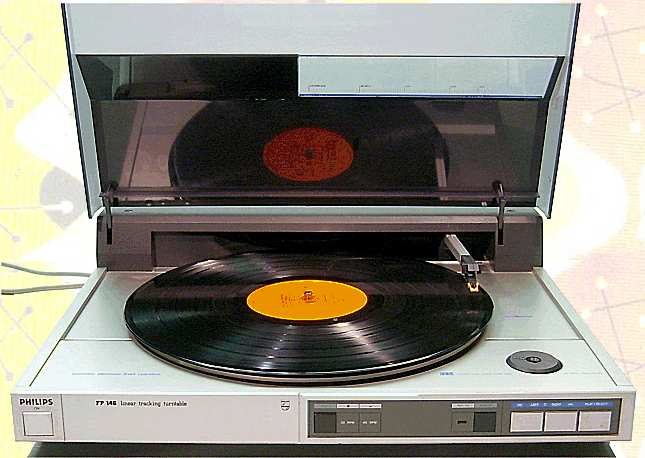

Dit is de Philips 70FP146 "Linear Tracking Turntable" uit 1984.

De naald beweegt bij deze speler in een rechte lijn over de plaat, in tegenstelling tot een normale arm waarbij de naald een boog aflegt over de plaat. Hierdoor is de fouthoek (dat is de afwijking t.o.v. de hoek waaronder de groef is gesneden) zeer gering, waardoor de vervorming van het geluid t.g.v. de fouthoek minimaal is.

De bediening gaat half-automatisch via tiptoetsen op het front. Geheel links de Aan/uit schakelaar, dan twee toetsen voor de Snelheid, de Repeat toets en vervolgens de Left-Right en Play/repeat toetsen. Met de Left-Right toetsen kan de arm langzaam of snel naar het gewenste startpunt op de plaat worden bewogen (Cue functie). Een en ander wordt via een microprocessor bestuurd.

Het toestel is van Peter Spies.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland, made in France
Eigennaam Linear Tracking Turntable
Type 70FP146
Serienummer
Bouwjaar 1984
Toepassing grammofoon
Draaisnelheid 33 1/3 of 45 t/min
Plaatdiameter max. 31 cm

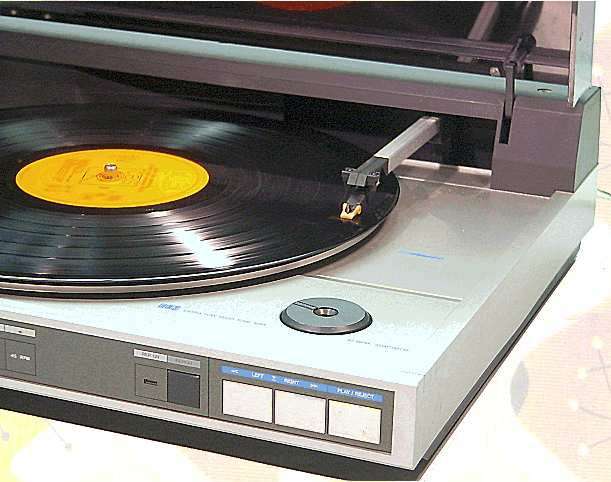

Arm
korte, tangentiale arm met contragewicht
Extra Low Mass (ELM) arm
servogestuurd via fototransistor, microprocessor en DC motor
armlift
Element
Magneto-Dynamisch, type Philips 22GP330
naalddruk 2 g
20-20.000 Hz
codenummer naalddrager 4822 251 30079
Aantal IC's
Type IC's TDA1059B Motor Speed regulator
Voedingsspanning 110, 127, 220 of 240 V wisselspanning, omschakelbaar, 11 W, 50 Hz
Luidspreker geen
Chassis
metalen / plastic chassis
miniatuur DC motor met regel-IC
riemaandrijving op kunststof wiel onder de draaitafel, rubberen riem 213x4x0,5 mm
geperst stalen plateau mm
rumble minder dan -58 dB (DIN B)
jengel <0,15%
Behuizing sokkel en stofkap
Afmetingen bxhxd 42x10x34 cm
Gewicht 3,6 kg
Verkoopprijs Hfl
Geschatte waarde
Productieperiode 1984-1985
Seriegrootte onbekend
Bijzonderheden
tangentiale arm
losse 45-toeren puck


De achterkant van de Philips 70FP146
