Philips 22RH802

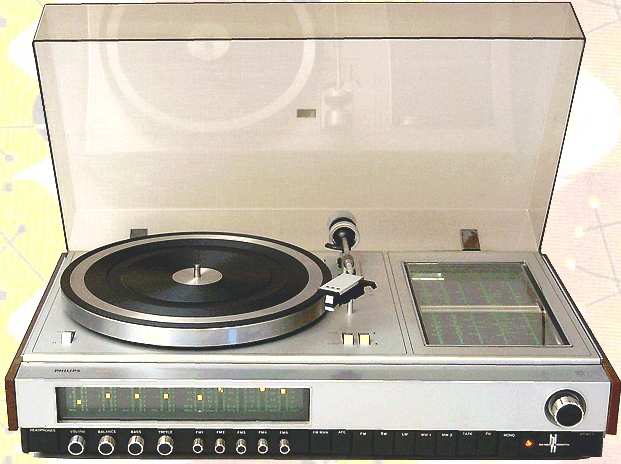

Deze Philips grammofoon-radio combinatie type 22RH802 is uit 1972.

Het toestel bevat een 2-snelheden platenspeler, een radio met voorkeuze en een stereo versterker. De radio is geschikt voor ontvangst van FM, KG, MG en LG, de MG band is gesplitst in 2 bereiken.

De Hi-Fi draaitafel heeft 2 snelheden die instelbaar zijn via de tuimelschakelaar links voor op het dek. Rechts zitten de start-stop schakelaar en de schakelaar voor de ingebouwde armlift. Aan het eind van de plaat komt de draaitafel automatisch tot stilstand, en wordt de arm iets omhoog getild. Daarna kan de arm handmatig op de steun worden gelegd.

De arm wordt in balans gebracht door te draaien aan het gewicht aan de achterzijde. Met een schuifje naast de arm wordt de gewenste dwarsdruk compensatie ingesteld.

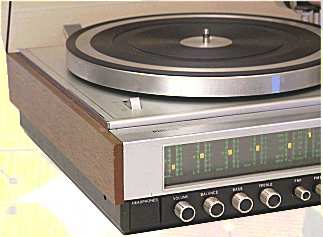

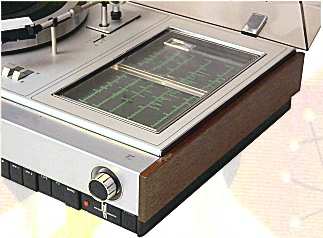

De knoppen aan de voorzijde zijn voor Volume, Balance, Bass en Treble, dan 5 FM voorkeuze toetsen gevolgd door 10 functie toetsen: FM man. AFC, FM, SW, LW, MW1, MW2, Tape, PU en Mono. De 9 draaiknoppen zijn voorzien van een schaaltje. De afstemknop zit rechts boven op het front. Een S-meter bevindt zicht links achter op de afstemschaal.

De Erres uitvoering van dit apparaat heet Erres TA5802.

Dit combinatie toestel is van Peter Spies.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam
Type 22RH802
Serienummer
Bouwjaar 1972
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33 en 45 t/min
Plaatdiameter max. 31 cm
Arm
gebalanceerde metalen buisarm
naalddruk instelbaar 0...3,5 g
verstelbaar contragewicht
dwarsdrukcompensatie instelbaar
gedempte armlift
automatische afslag
Element
type Philips GP400
magneto-dynamisch
naalddruk 2,25 g
Aantal transistors
Type transistors
Voedingsspanning 110, 127, 220 of 240 Volt, 50 Hz
Luidspreker
geen, los bij te kopen
aanbevolen types: 22RH422, 22RH423 of 22RH426
Chassis
metalen chassis type Philips 22GC008 met verend opgehangen sub-chassis voor draaiplateau en arm
miniatuur 24-p synchroonmotor
snaaraandrijving vierkant profiel
instellen snelheid door de snaar over een van de twee poelies te leggen
rumble < -55 dB
jengel < 0,2%
uitgangsvermogen 2x 18 Watt
Frontplaat metaal en plastic
Golfbereik LG: 150-280 kHz, MG1: 510-1400 kHz, MG2: 1400-1650 kHz, KG, FM: 87,5-104 MHz
Afstemming dubbele draaicondensator
Schalen 4 verticale schalen, 1 verlichte wijzer
Schakeling
Aantal kringen
Middenfrequentie 460 kHz (AM), 10,7 MHz (FM)
Antenne ingebouwde ferrietantenne
Behuizing console met plastic stofdeksel
Afmetingen bxhxd 58x17x37 cm
Gewicht 11 kg
Verkoopprijs Hfl
Geschatte waarde €
Productieperiode 1972-1975
Seriegrootte onbekend
Bijzonderheden
koptelefoon aansluiting aan de voorzijde
ingangen voor recorder en microfoon aan de achterkant
4 luidsprekers aan te sluiten (Stereo-4)
Stereo-4 omschakelaar aan de achterkant
