Philips 22AF685

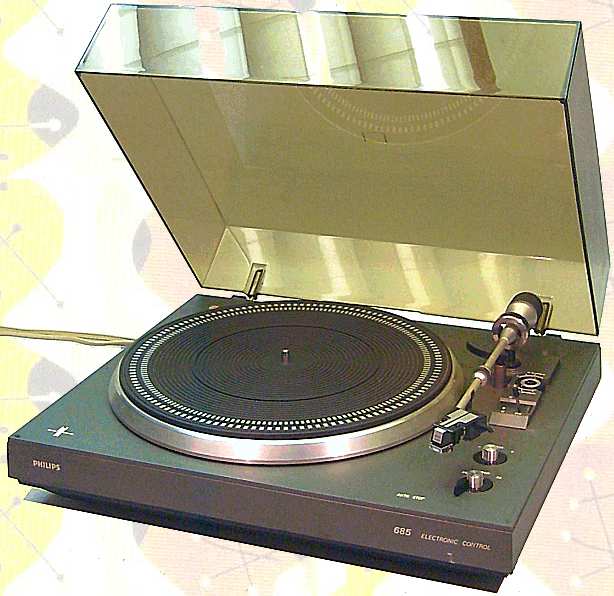

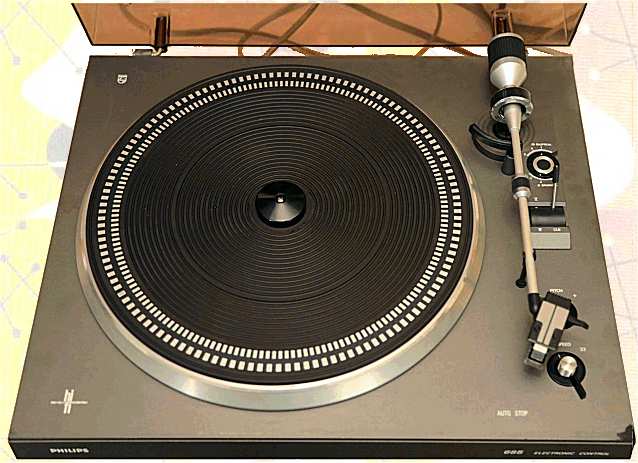

De Philips 22AF685 is een platenspeler uit 1979.

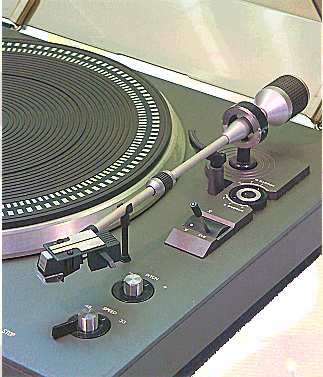

Het apparaat heeft twee draaisnelheiden, 33 of 45 toeren/ min. Dit wordt ingesteld met de knop rechts-voor. Er vlak achter zit de pitch control en daarachter de handle voor de armlift en de instelling voor de dwarsdrukcompensatie.

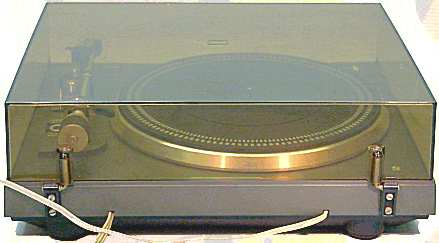

De aansluiting aan de versterker verloopt via het insteken van twee tulp pluggen. De 22AF685 is standaard uitgerust met een MD element van het type GP400 MkII. De meeste andere elementen voor standaard montage zijn echter bruibaar.

Dit toestel is van Peter Spies.

SPECIFICATIES EN GEGEVENS

Merknaam

Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam Electronic Control
Type 22AF685/50B
Serienummer
Bouwjaar 1979
Toepassing grammofoon
Draaisnelheid 33 en 45 t/min
Plaatdiameter max. 31 cm
Arm
metalen balansarm
verstelbaar contragewicht
naalddruk instelbaar 0..4 g met schuifgewichtje op de arm
compensatie instelling voor normale en elliptische naalden
armlift
Element type Philips GP400 MkII of Philips GP401 MkII
Aantal IC's 2, plus 1 transistor (BC548A)
Type IC's TDA1091 (Hall), TDA1059B (motor control)
Voedingsspanning 117, 127, 220 of 240 V, 50/60 Hz, 4 Watt
Luidspreker geen
Chassis
Philips plastic 2-snelheden chassis
pitch control +- 3%
riemaandrijving
automatische afslag
wow/flutter 0,15% average value
rumble < -40dB (DIN A)
Behuizing plastic console en stofkap
Afmetingen bxhxd 42x15x35 cm
Gewicht 4,7 kg
Verkoopprijs Hfl
Geschatte waarde €
Productieperiode 1979-1980
Seriegrootte onbekend
Bijzonderheden automatische afslag via Hall-opnemer

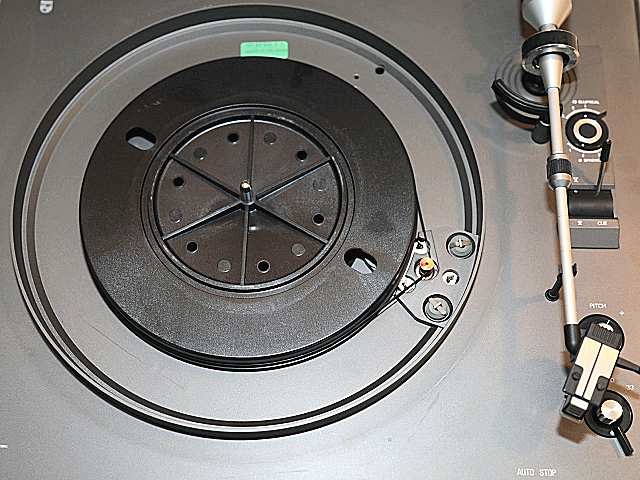

Aandrijving via een riem

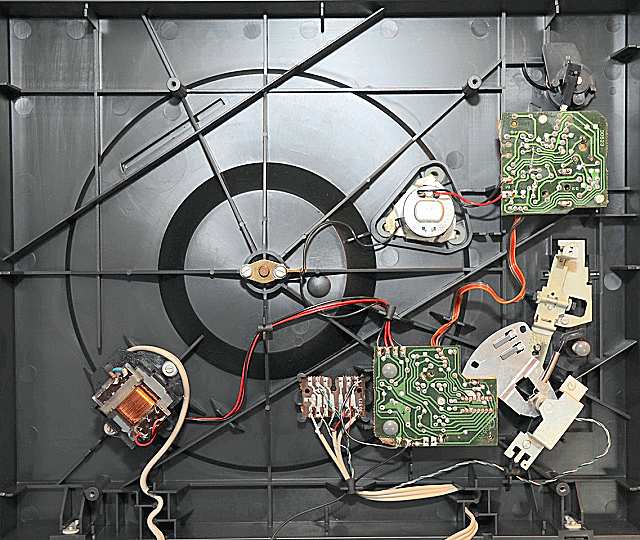

Mechanische opbouw van de Philips 22AF685-06
