Novak 553 Pontiac

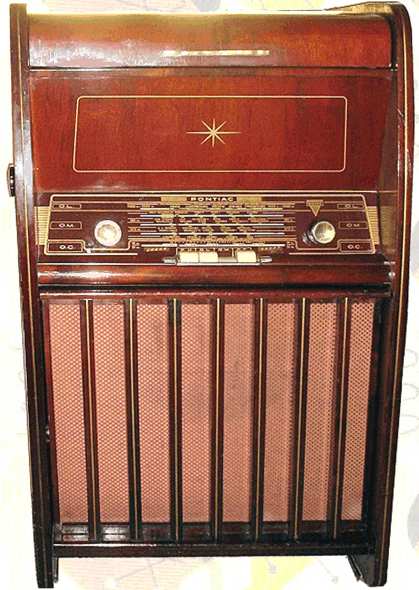

De Novak radiogrammofoon model 553 uit 1954 bestaat uit een houten kast met daarin een eenvoudige AM afstemmer met 3 golfbereiken, mono versterker en een 3-snelheden platenwisselaar.


De platenwisselaar is van het type Garrard RC110

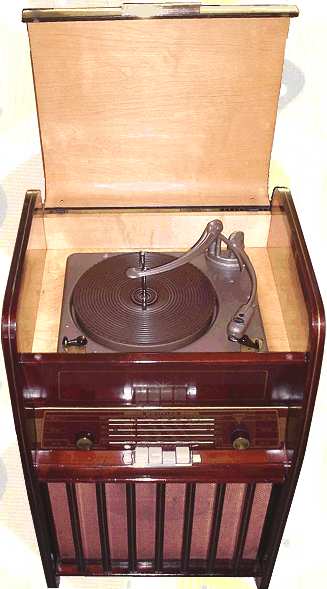

Het grammofoon gedeelte is uitgerust met een Garrard RC110 platenwisselaar en kan met een afzonderlijke houten klep worden afgesloten. De platenwisselaar is in verschillende kleuren geleverd in dit meubel. Deze wisselaar wisselt platen van verschillende diameters, maar de platen moeten wel op volgorde van formaat worden gespeeld.

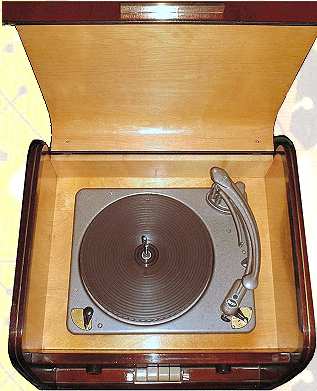

Rechts voor de arm zit de Start-stop hendel, links de instelling voor de snelheid. Links op de koffer zijn de knoppen voor Volume en Toon gemonteerd. Het aftasten van de plaatdiameter gaat met een apart armpje dat eerst tegen de zijkant van de plaat tikt en vervolgens de toonarm in de aanloopgroef zet. Het opnemer element heeft twee saffiernaalden (M en N).

De knop links is voor het volume de knop rechts is voor het afstemmen. Links opzij op de kast zit een toonregelaar. De 4 druktoetsen zijn voor PU, OL, OM en OC.

Het radiochassis is geleend van de Novak 552 Pontiac.

Novak-Radio, Rue Montoyer 49, Brussel. In 1934 9 Rue Lambert Crickx, Brussel en 93 Rue de Laeken, Brussel. Na 1948: 65 Rue de la Clinique, Brussel.

Novak is in 1929 opgericht in Brussel.

In 1960 wordt het bedrijf overgenomen door Arel, twee jaar later door een Amerikaans bedrijf.

Dit radio-grammofoonmeubel is van Alex Ponsen.


Garrard LRS2 spindel

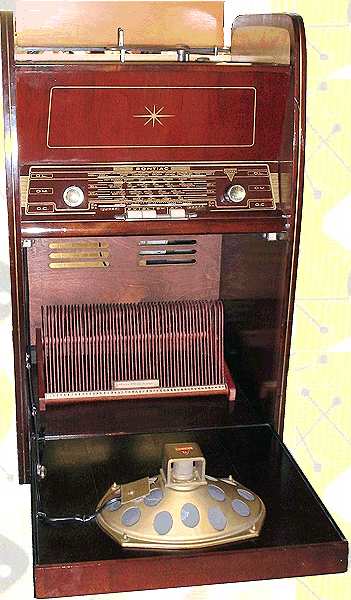

<- Achter de luidspreker is een platenrek voor 50 platen gemonteerd

SPECIFICATIES EN GEGEVENS

Merknaam

Novak-Radio NV, Brussel

Land van herkomst BelgiŽ
Eigennaam Pontiac
Type 553
Serienummer 432842?
Bouwjaar 1954
Toepassing grammofoon en omroepontvanger
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm metalen arm met vaste toonkop
Element Garrard GC2 turnover kristal element
Aantal buizen 4
Type buizen ECH42, EF41, EBC41, EL41
schaallampje 6,3 Volt-0,3 A
Voedingsspanning
110, 130 en 220 Volt AC, 50 Hz
zekering 1A
Luidspreker Novak ovaal
Chassis Garrard RC110 wisselmechanisme, 3 snelheden
Frontplaat hout en luidsprekerdoek
Golfbereik KG, MG en LG
Afstemming AM afstemming door middel van twee gekoppelde variabele luchtcondensatoren
Schalen 3 horizontale schalen
Schakeling meng + mf + det + 2xlf
Aantal kringen 5 (AM)
Middenfrequentie
Antenne aansluitingen voor antenne en aarde
Behuizing houten kast
Afmetingen bxhxd xx cm
Gewicht  kg
Verkoopprijs Hfl
Geschatte waarde Ä
Productieperiode 1954-1956
Seriegrootte onbekend
Bijzonderheden 45-toeren spindel type Garrard LRS2 optioneel

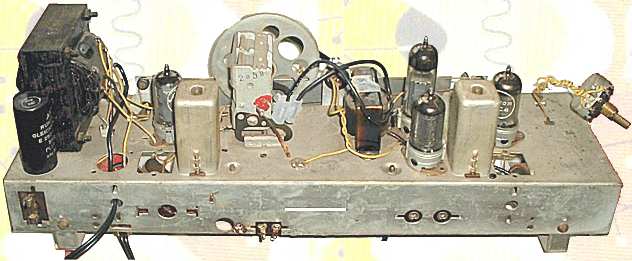

Uitgebouwd radiochassis, links de voeding, dan de mengbuis, afstemcondensator, l.f. trap en m.f. versterker

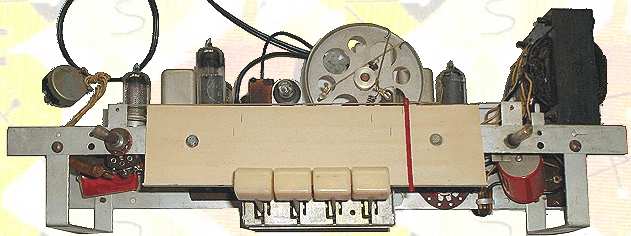

De voorkant van het radiochassis


Onderaanzicht Garrard RC110
