Nordmende Cosima 63 Stereo

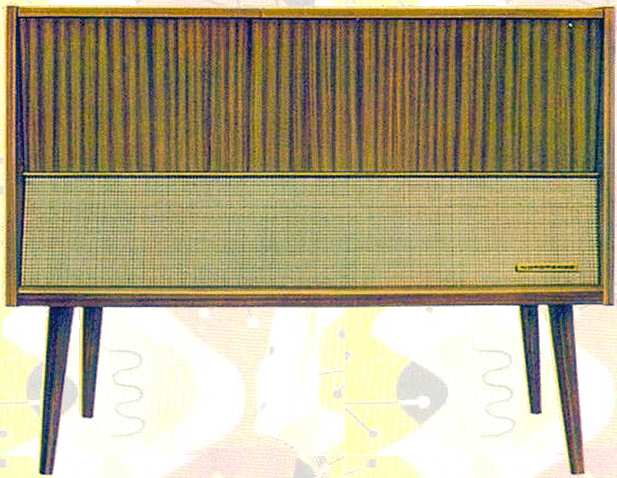

Deze Nordmende Cosima 63 Stereo is een Duits radio-grammofoonmeubel uit 1963.


Afstemoog EM84

Achter de schuifdeurtjes zit links een radio en rechts een Elac wisselaar model Miracord 16. Boven de wisselaar is een platenrek gemonteerd.

Ingesteld als platenwisselaar is de Elac Miracord 16 in staat om 10 platen met verschillende diameters tussen 17 en 30 cm volautomatisch (eenzijdig) af te spelen met behulp van de bijgeleverde wisselpen.

Na de Tweede Wereldoorlog wordt in 1947 de Norddeutsche Mende-Rundfunk GmbH opgericht door Martin Mende (1898..1982). Het bedrijf zet de activiteiten van Radio-Mende voort. In 1959 wordt het bedrijf omgedoopt in Norddeutsche Mende Rundfunk KG.

In 1969 nemen Karl en Hermann Mende de leiding op zich. In 1977 wordt Nordmende aan Thomson verkocht, in 1978 wordt de produktie gestaakt.

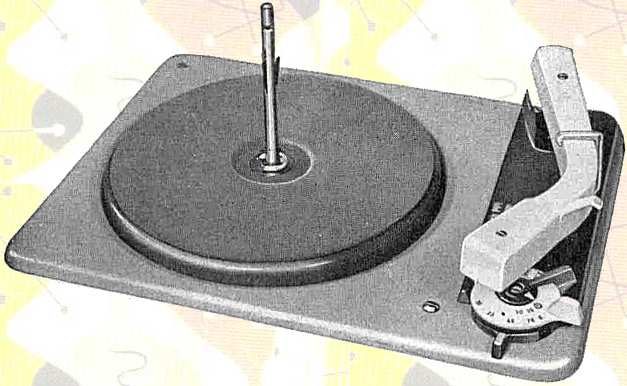

Elac Miracord 16 wisselaar

Rechts van de draaitafel bevinden zich inder de toonkop de hendel voor de vier draaisnelheden, de Start-stop knop en de hendel voor de plaatdiameter.

SPECIFICATIES EN GEGEVENS

Merknaam

Nordmende
Fabrikant: Norddeutsche Mende-Rundfunk GmbH, Bremen-Hemelingen

Land van herkomst Duitsland
Eigennaam Cosima
Type 63
Serienummer
Bouwjaar 1963
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm creme plastic
Element
stereo kristalelement Elac KST106
naald type SMN106
bereik 20-15.000 Hz
Aantal buizen 6
Type buizen ECC85, ECH81, EAF801, ECC83, ELL80, EM84
Voedingsspanning 110 of 220 Volt, 50 Hz
Luidspreker 4 stuks
Chassis
Elac Miracord 16
stereo radiochassis Nordmende 4/675
uitgangsvermogen 2x 3 Watt
Frontplaat hout
Golfbereik UKW 87,5-100,5 MHz, LW 845-2150 m, MW 185-590 m en KW 16-50 m
Afstemming d.m.v. 2x 2 draaicondensatoren
Schalen 4 horizontale schalen
Schakeling meng + mf + det + 2xlf (AM)
meng + 2xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 5 (UKW)
Middenfrequentie 460 kHz (AM), 10,7 MHz (UKW)
Antenne
ingebouwde MW/LW ferrietantenne
ingebouwde UKW/KW dipoolantenne
aansluiting voor externe antenne en aarde
Behuizing gefineerde houten kast
Afmetingen bxhxd 90x73x36 cm
Gewicht 28 kg
Verkoopprijs DM 765
Stapelas SA383 38 mm Hfl 17,50
Stapelas SA73 7 mm Hfl 15,50
Geschatte waarde €
Productieperiode 1963-1964
Seriegrootte onbekend
Bijzonderheden stereo-eindversterker

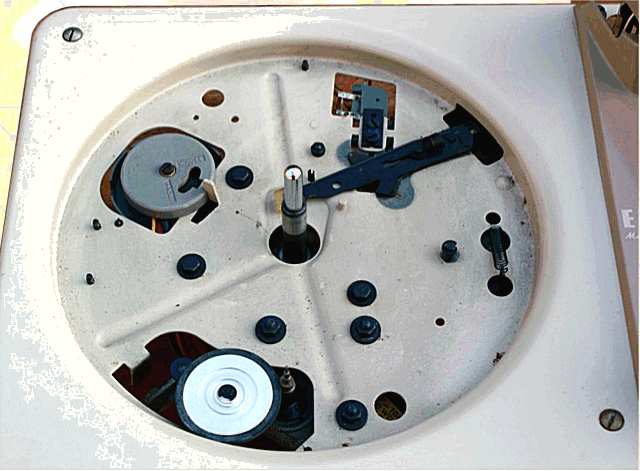

Het tussenwiel en de automatische afslag

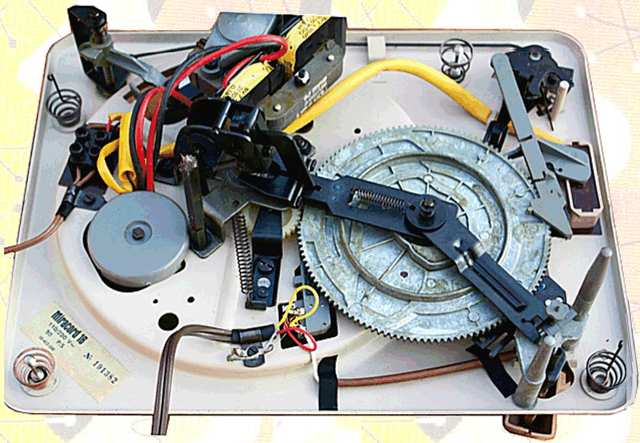

Aandrijving en wisselmechanisme
