Kuba Sizilia 56 Musiktruhe

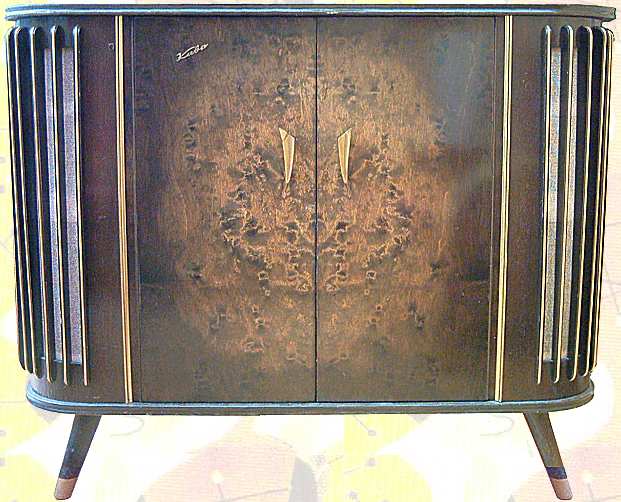

De Kuba Sizilia 56 is een Duits radio-grammofoonmeubel uit 1956.


EM34 magisch oog


Gerhard Kubetschek (1909-1976)

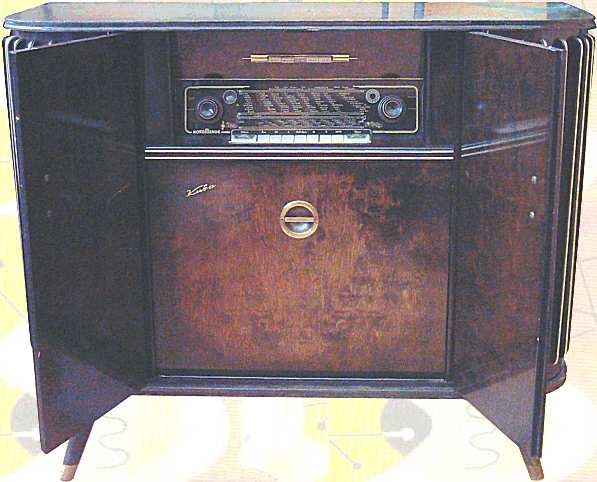

Achter de dubbele deurtjes en de houten klep bevindt zich een Dual 3-snelheden wisselaar van het type 1003. Deze kan maximaal 10 platen met verschillende diameters wisselen. Na het indrukken van de startknop (M voor 78-t platen of M voor microgroef platen) start de grammofoon en zoekt de toonkop automatisch de inloopgroef van de plaat op. Hiervoor gebruikt Dual een gepatenteerde Luxor vinding.

Door de pauzeknop in te drukken pauzeert de speler 1 tot 4 minuten tussen de plaatkanten in. Na elke dans even tijd voor een praatje!


AS3 wisselpen voor 45-toeren platen met 38 mm gat

Via de repeteertoets kan een plaat nog eens herhaald worden. Verder is voorzien in een stoptoets en een platenrekje voor 30 platen.

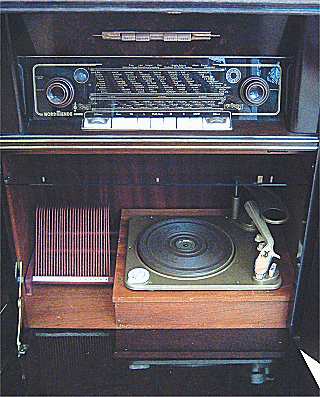

Boven de wisselaar is een Nordmende Fidelio 56 radio gemonteerd. Deze heeft 5 druktoetsen en 2 knopjes voor de toonregeling, een volume- en afstemknop en 7 druktoetsen voor de functies en golfbereiken. Tegen een meerprijs is de Sizilia geleverd met een Telefunken Concertino 56 radio.

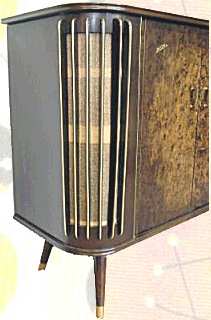

Er zijn 6 luidsprekers ingebouwd in een 3-D configuratie, 3 links en 3 rechts.

Gerhard Kubetschek (1909-1976) start in 1948 in Wolfenbüttel zijn Musiktruhen fabriek. Hij mikt op het luxe segment van de markt, en slaagt er in dit te veroveren. De Kuba meubels worden in de jaren '50 en '60 over de hele wereld verkocht. Gerhard leefde als een playboy en bouwde tegelijkertijd een aanzienlijk vermogen op.

Dit meubel is van Gerard Oortwijn.

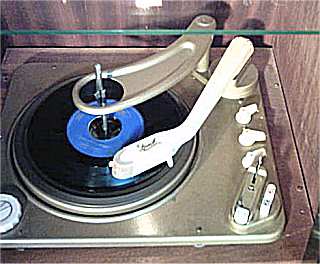

De Dual 1003 platenwisselaar kan maximaal 10 platen wisselen


Kuba catalogus 1955-1956

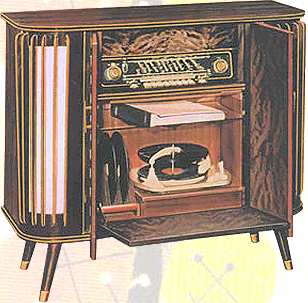

Dit is de Kuba Sizilia met Telefunken Concertino radio en Telefunken TW560 wisselaar

SPECIFICATIES EN GEGEVENS

Merknaam

Kuba
Fabrikant: Gerhard Kubetschek, Wolfenbüttel

Land van herkomst Duitsland
Eigennaam Sizilia
Type 56
Serienummer
Bouwjaar 1956
Toepassing grammofoon
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm creme plastic
Element
Dual CDS3 "Breitband" kristalelement
naalddruk 12 g (minimaal 9 gram)
Aantal buizen 6
Type buizen ECC85, ECH81, EF85, EABC80, EL84, EM34
schaallampje 7 V/0,3 A (2x)
Voedingsspanning 110-125 of 210-240 Volt, 50 Hz-75 Watt
zekering 0,3 of 0,6 A
Luidspreker 6 luidsprekers: 2 maal Bas, 2 maal hoog elektrostaat, 2 maal middengebied t.b.v. Raumklang
Chassis
Dual 1003 wisseldek
wisselt 10 platen met verschillende diameters
Frontplaat hout, glas
Golfbereik UKW, MW, LW, KW
Afstemming AM en FM afstemming elk door middel van twee gekoppelde variabele luchtcondensatoren
Schalen 4 horizontale schalen, duplex aandrijving
Schakeling meng + mf + det + 2xlf (AM)
meng + 2xmf +det +2xlf (UKW)
Aantal kringen 7 (AM), 10 (UKW)
Middenfrequentie 10,7 MHz (UKW)
Antenne
draaibare ferrietstaaf (LW en MW)
UKW dipool
aansluitingen voor externe antennes
Behuizing
gefineerde wortelnoten houten kast
hoogglanzend afgewerkt
Afmetingen bxhxd 104x89x43 cm
Gewicht 45 kg
Verkoopprijs DM 948 met Nordmende Fidelio 56
DM 998 met Telefunken Concertino 56
Meerprijs lichte uitvoering DM 30
Geschatte waarde € 100
Productieperiode 1955-1956
Seriegrootte onbekend
Bijzonderheden

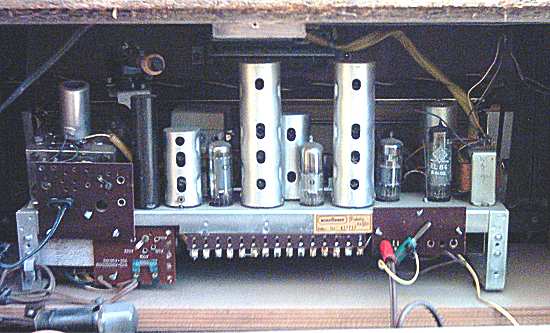

Links de UKW afstemmer, dan de staafgelijkrichter, m.f. versterker, detector en l.f. versterker
