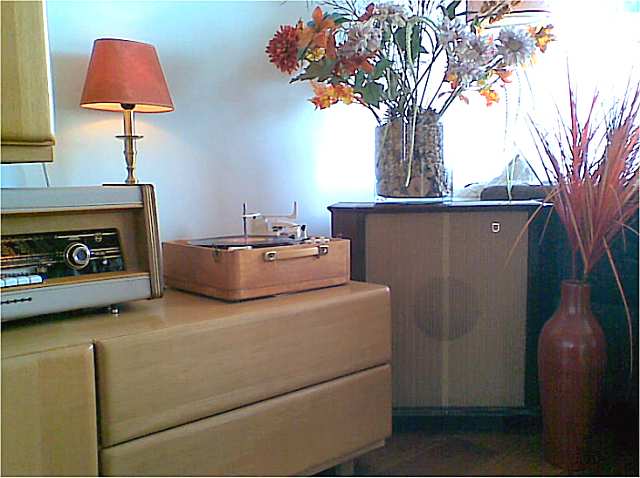

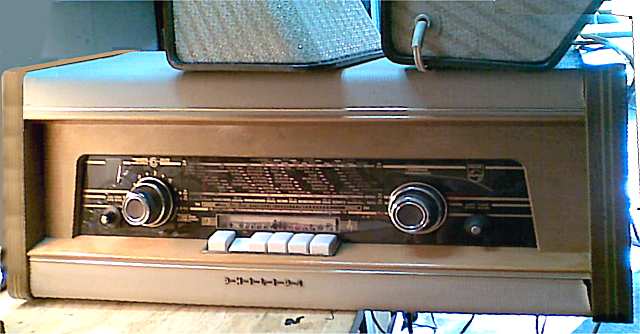

Sinds kort in het bezit gekomen van een B6X62A. De installatie is inclusief de baskast met bijbehorende satelliet luidsprekers. De set is tot voor kort altijd dagelijks gebruikt, en zou gespeeld hebben met een platenspeler van Philips. De platenspeler is naar een andere liefhebber gegaan.

De radio verkeert uiterlijk in een goede staat, zeker gezien de leeftijd. De kunststof bekleding heeft, zoals zo vaak, op enkele plekken los gelaten. Ook valt op dat de knoppen erg zwaar gaan.

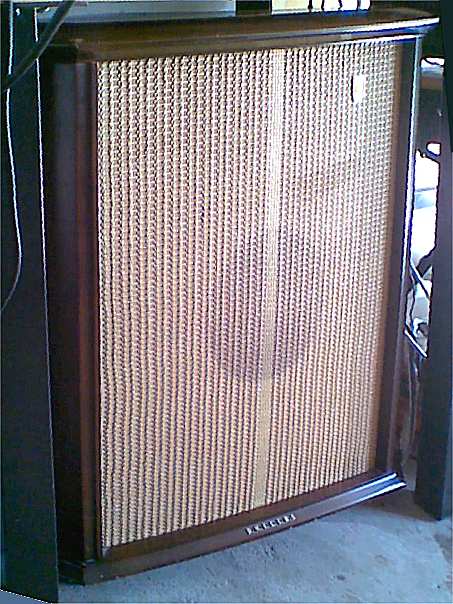

Vandaag even tijd gehad om de HIQ set te testen.. De radio aan de variac gehangen. Staat er op de foto een beetje ongelukkig bij. Omdat de set nog niet zo heel lang geleden gespeeld zou hebben, variac wat sneller opgevoerd. Ondertussen de grote hoekluidspreker en de kleine boxjes er op aangesloten zoals we ze hebben meegenomen. De schaalverlichting brandt, verder is geen enkel geluid te horen.

Testopstelling

De pick-up stand geeft heel in de verte wat brom op de grote hoekbox. Het valt mij verder op dat de trafo erg warm wordt. Als test de ECC83 en de 2 EL84 buizen vervangen door een testsetje nieuwe Chinese buizen. En jawel, gerommel en geluid uit de grote box. Kleine boxen geen enkel geluid tot ik er 1 uittrok en jawel op de andere geluid.

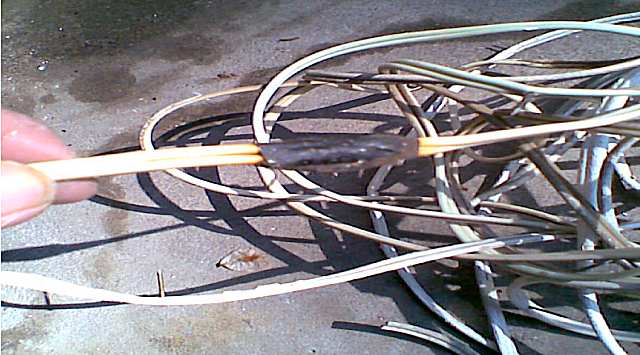

De conclusie was snel getrokken, sluiting in de bedrading. De luidsprekersnoeren waren met spijkers aan de muur bevestigd geweest en maakten sluiting. Dus de radio uitgekast en de snoeren ingekort tot aan de laatste luidspreker. Het was echt een bende, met vele beschadigingen.

Ik heb de boxen voorzien van nieuwe bedrading en meteen de polariteit gecontroleerd. De conussen waren wat slap geworden. Met een houtlijm in spuitvorm voorzichtig op de randen gespoten.

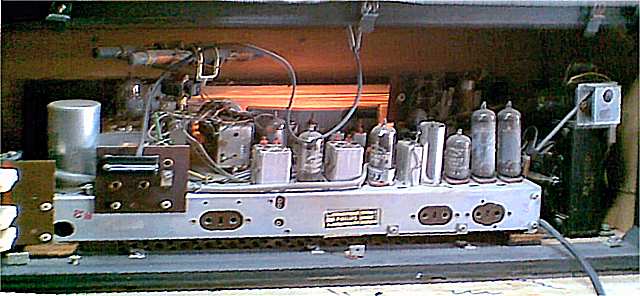

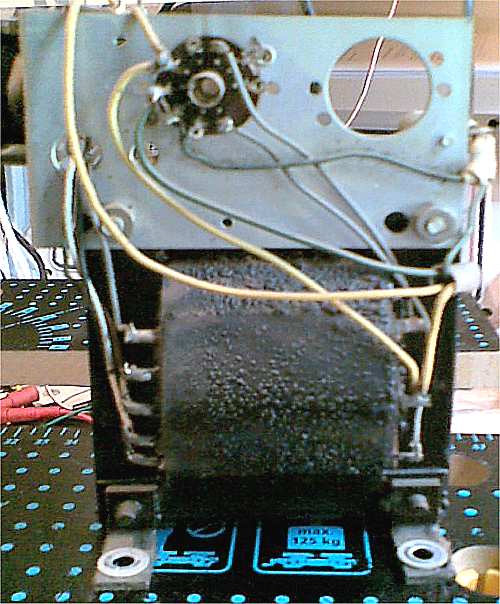

Na het uitkasten de trafo eens nader bekeken, je kunt zien dat deze erg warm is geweest

De nettrafo, je ziet duidelijk dat deze erg warm is geweest. Om verder te testen de EZ81 vervangen door een NOS buis en de ratelcondensator losgeknipt. Deze heb ik in een later stadium vervangen door een nieuwe. Hierna de radio weer in bedrijf genomen.

De B6X62A speelt, trafo wordt niet meer warm, wel vervormt het geluid en is de FM niet erg stabiel en niet gevoelig, er moet dus nog wel wat aan gebeuren.

Zoals te verwachten viel zat de radio vol met teercondensatoren. Deze heb ik allemaal vervangen. Ook nog de nodige elco's en weerstanden. In de grote bekerelco zijn nieuwe condensatoren gemonteerd.

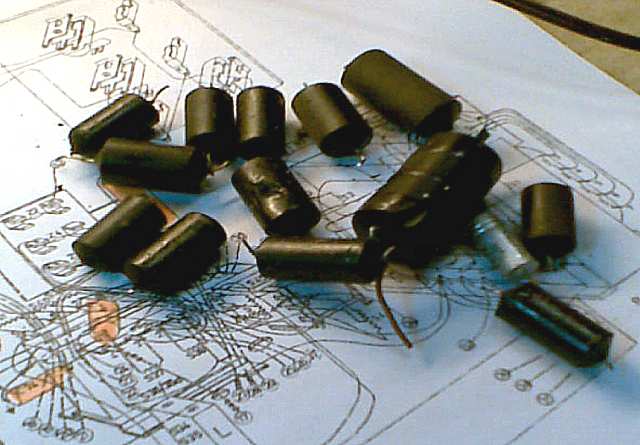

Op een schema aangegeven welke onderdelen er uit zijn gegaan, en de oude onderdelen in een bakje bewaard. Dit doe ik ter controle. Kan dan later altijd even de aantallen tellen, om te controleren of er net zoveel nieuwe in zijn gegaan als oude eruit.

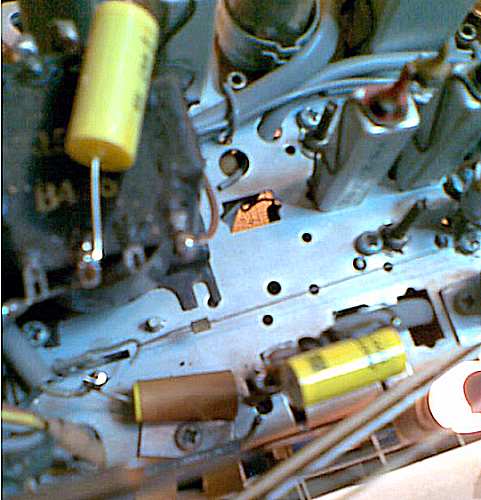

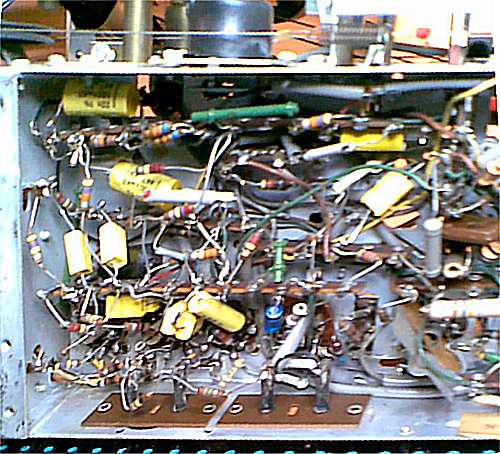

Condensatoren in het LS gedeelte en toonregeling

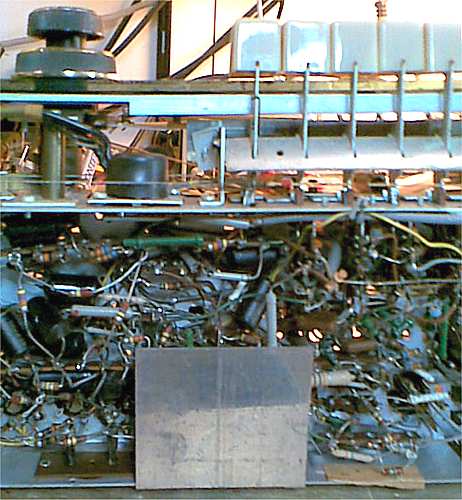

Ook aan de onderzijde de nodige condensatoren

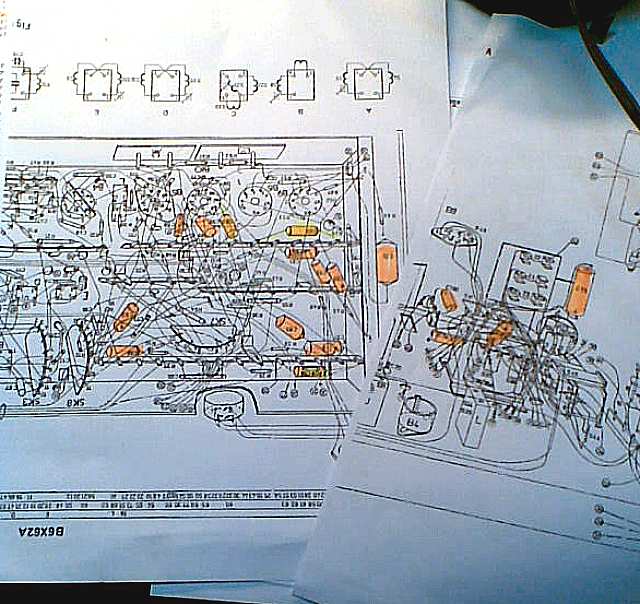

Documentatie bijwerken voor het archief

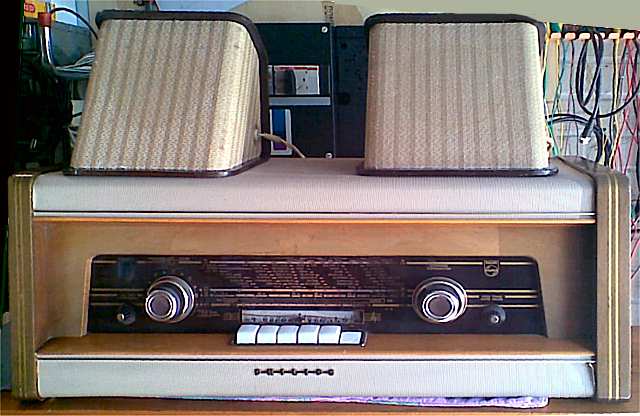

De radio na deze vervangingen eens even lekker op de FM laten spelen. Geluid is op het gehoor perfect, ook bij volledig opengedraaide volumeregelaar praktisch geen vervorming. De boxen doen goed hun best. Wel vind ik de bas duidelijk aanwezig, maar is goed terug te regelen. Ik wil nog een testje doen met andere eindbuizen.

De ontvangst van de FM is nu ook stabiel, alle buizen in HF en MF gedeelte vervangen door NOS exemplaren. Het vervangen van de EABC80 gaf een beter geluidsbeeld. waarschijnlijk was de oude aan vervanging toe.

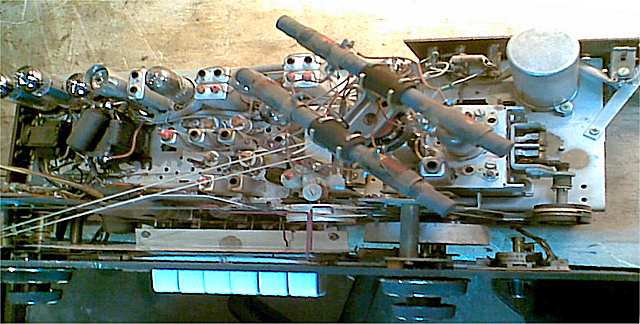

De ontvangst op de MG, LG en KG was nog niet optimaal. Dit bleek aan een losse spoel te liggen op de ferroceptor.

Ook bleek het schakelaartje om van ferroceptor naar buitenantenne over te schakelen te blijven hangen. Na dit hersteld te hebben werkt dit ook weer goed.

De kast verdient nog wel enige aandacht. Het vinyl is nog goed, maar moet nog even gelijmd worden.

Samengevat, een eenvoudige klus die in korte tijd de HiQ set weer in ere heeft hersteld. Nu nog een mooi plekje voor deze set zoeken.
