Grundig 8074 Stereo-Konzertgerät

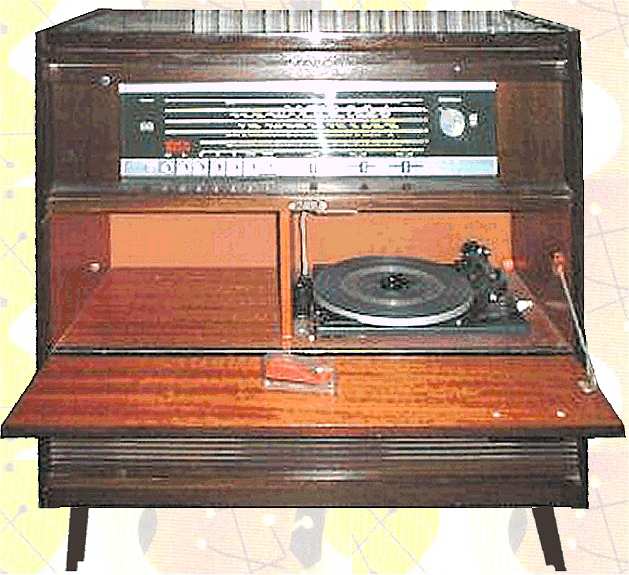

Deze Grundig 8074 is een stereo radio-grammofoonmeubel op korte pootjes uit 1974.

De radio, de luidsprekers en de versterkers vinden bovenin een plek, terwijl achter de klep een platen wisselaar en een opbergvak zijn aangebracht.

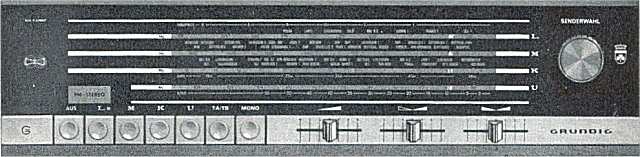

Links op de radio zitten 7 druktoetsen (Aus, LW, MW, KW, UKW, TA/TB, Mono), rechts een grotere afstemknop en 3 schuifjes voor Volume, Toon en de Balans.

De 4-snelheden platenwisselaar is afkomstig van Dual.

Max Grundig (1908-1989) richt in 1930 "Radio-Vertrieb Fürth, Grundig & Wurzer (RVF)" op, een radiozaak met werkplaats. Het bedrijf maakt ook transformatoren en spoelen.Gedurende de 2e wereldoorlog fabriceert men in Vach transformatoren, elektrische ontstekers en besturingen voor V-raketten.


Max Grundig


Vanaf 18 mei 1945 kan Grundig weer in Fürth gaan produceren. Naast de transformatoren maakt men de buizentester "Tubatest" en het foutzoekapparaat "Novatest". In 1946 volgt het radio-bouwpakket "Heinzelmann". In 1947 wordt een nieuwe fabriek gebouwd, in 1948 wordt de Superhet ontvanger "Weltklang" geïntroduceerd. In hetzelfde jaar wordt het bedrijf omgezet in de Grundig-Radiowerke GmbH. In 1949 volgt de eerste Duitse draagbare radio "Grundig-Boy" en de eerste Musikschrank, de 988W. Het marktaandeel in West Duitsland van Grundig is dan al 20%. In 1951 wordt gestart met bandrecorders, in 1952 met televisie ontvangers. In 1955 is Grundig de grootste bandrecorder fabrikant ter wereld.

Een dergelijk meubel is van René Rijzewijk.

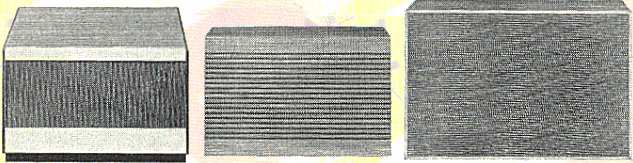

Bijpassende luidsprekers zijn de Grundig Box 39 (Links, 6 W, 20x13x21, 70-12.500 Hz), de Grundig Klanstrahler 16 (Midden, 5 W, 27x17x11, 80-10.000 Hz), de Grundig  Box 106 (Midden, 10 W, 38x20x12, 60-20.000 Hz) en de Grundig Box 103 (10 W, 30x19x11, 70-14.000 Hz)

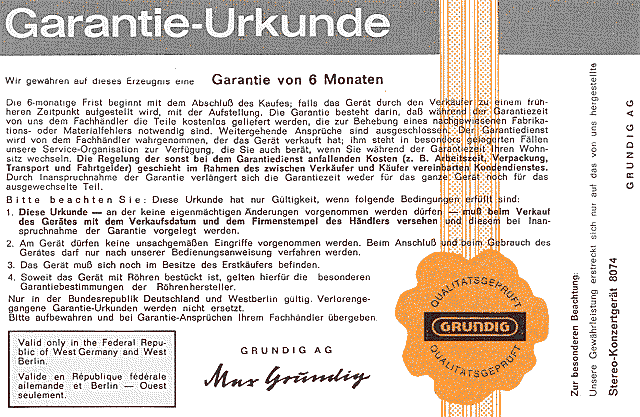

Garantiebewijs Grundig 8074 Stereo-Konzertgerät

SPECIFICATIES EN GEGEVENS

Merknaam

Grundig-Radiowerke GmbH, Furth (Bay.)


Verkoop: Handelmaatschappij J.N.J. Sieverding N.V.

Land van herkomst Duitsland
Eigennaam Stereo-Konzertgerät
Type 8074ST
Serienummer
Bouwjaar 1974
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm
Element
Aantal transistors 21
schaallampjes 7 V/0,1 A (2x), stereo 6 V/0,05 A
Type transistors BF222, BF185 (BF255), BF238 (BF240), BF255 (2x), BC239 (2x), AD156 (3x), AD157 (2x)
Voedingsspanning
110 of 220 Volt, 50 Hz, 25 Watt
netzekering 250 of 125 mA T
Luidspreker 2 Grundig luidsprekers met dubbelconus
Chassis
Dual platenwisselaar

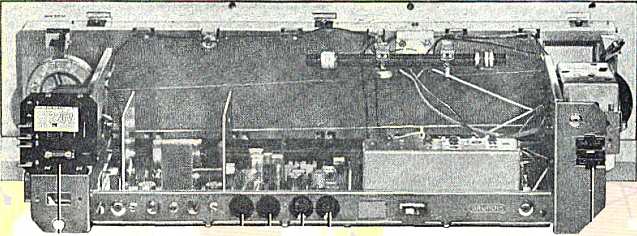

4-bands radiochassis met stereo versterker
uitgangsvermogen 2x 5 Watt
Frontplaat notenhout motief
Golfbereik LW 150-350 kHz, MW 510-1620 kHz, KW  5,9-16,2 MHz en UKW 87,5-108 MHz
Afstemming afstemming door middel van twee gekoppelde variabele luchtcondensatoren, FM idem
Schalen 4 horizontale afstemschalen
Schakeling meng + 2xmf + det + 2xlf (AM)
Aantal kringen 6 (AM), 8 (UKW)
Middenfrequentie 460 kHz (AM), 10,7 MHz (UKW)
Antenne
ingebouwde ferriet antenne LW/MW
ingebouwde dipoolantenne voor KW/UKW
externe UKW aansluiting 240 ohm
Behuizing houten kast met klep, notenmotief
Afmetingen bxhxd 80x83x37,5 cm
Gewicht kg
Verkoopprijs
Geschatte waarde
Productieperiode 1974-1975
Seriegrootte onbekend
Bijzonderheden aansluiting voor bandrecorder

Het chassis is geheel uitgevoerd met transistors
