Erres RS3536

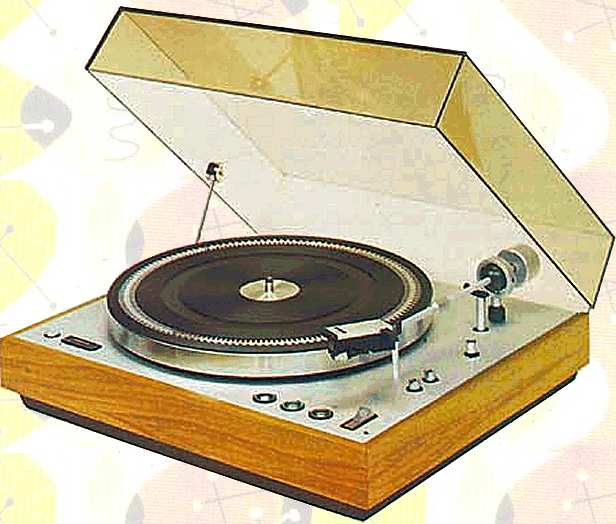

Deze Erres RS3536 platenspeler is uit 1971, en was tot 1976 in productie.


Philips 22GA212 Electronic


Het Philips typenummer van deze succesvolle platenspeler is 22GA212 Electronic, de Aristona versie heet AR8540.

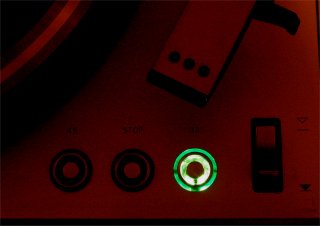

De 33, 45 en de STOP toets zijn uitgevoerd als tip-toets, elk verlicht door een groen lampje. Hieraan is deze platenspeler direct te herkennen. Een andere karakteristieke eigenschap is de wel zeer soepel uitgevallen ophanging van de draaitafel plus arm. De prijs voor dit schoons was indertijd niet mals, 450 gulden.
De draaitafel werd geleverd met het Philips GP400 magneto-dynamisch element, tegen meerprijs met de GP401 die is uitgerust met een elliptische naald. Een optionele stereo voorversterker type Philips 22GH905 kan worden ingebouwd.

De aan/uit schakelaar zit links voor, rechts zit de hendel voor de armlift, de 2 draaiknopjes voor de fijnregeling van de snelheid en een draaiknopje voor de dwarsdrukcompensatie. Met een schuifje op de arm is de naaldkracht instelbaar.

SPECIFICATIES EN GEGEVENS

Merknaam

ERRES
Verkoop: R.S. Stokvis en Zonen N.V., Rotterdam
Fabrikant: Philips' Gloeilampenfabrieken NV, Eindhoven

Land van herkomst Nederland
Eigennaam geen
Type RS3536
Serienummer
Bouwjaar 1973
Toepassing grammofoon
Draaisnelheid
33 en 45 t/min
elektronische fijnregeling per snelheid
Plaatdiameter max. 30 cm
Arm
gebalanceerde metalen buisarm
naalddruk instelbaar 0...3,5 g
verstelbaar contragewicht
dwarsdrukcompensatie instelbaar
gedempte armlift
cardan ophanging
Element
type Philips GP400
magneto-dynamisch
naalddruk 2,25 g
Aantal transistors 17 (exclusief optionele voorversterker)
Type transistors Philips AD162, AC127, BC308 (4x), BC14x (11x)
lampjes 8073D (6,3V/100mA) en 3x 4033D (6,3V/44 mA)
Voedingsspanning 110, 127, 220 of 240 V wisselspanning, omschakelbaar, 5 W, 50 Hz
Luidspreker geen
Chassis
metalen chassis met verend opgehangen sub-chassis voor draaiplateau en arm
miniatuur DC motor met tacho generator schakeling
riemaandrijving op kunststof wiel onder de draaitafel, rubberen riem 267x5x0,5 mm
geperst stalen plateau 29 cm,met vaste stroboscoop 33 en 45 t/m
automatische afslag met wigvormig vaantje en lichtgevoelige CdS cel
rumble minder dan -62 dB (DIN B)
jengel <0,1%
Behuizing
sokkel met noten fineer
plexiglas kap, lichtbruin doorzichtig, kapsteuntje
aluminium afwerkstrips
Afmetingen bxhxd 39x14x34 cm
Gewicht 7 kg
Verkoopprijs Hfl 450
Geschatte waarde 25
Productieperiode 1971-1976
Seriegrootte onbekend
Bijzonderheden
automatische afslag
zeer lage rumble
tiptoets bediening

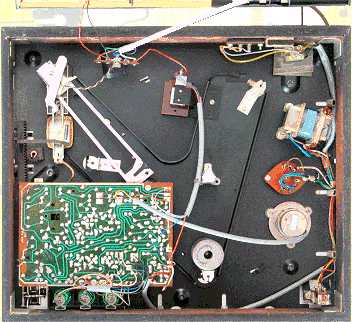

Op de printplaat zit de besturingselectronica, o.m. voor de automatische afslag en de tacho regeling. Het wigvormige vaantje (vlak boven de printplaat) schuift voor de fotocel (midden boven). De voeding en het tacho gestuurde motortje zitten rechts


De draaitafel wordt aangedreven via een soepel rubberen riempje

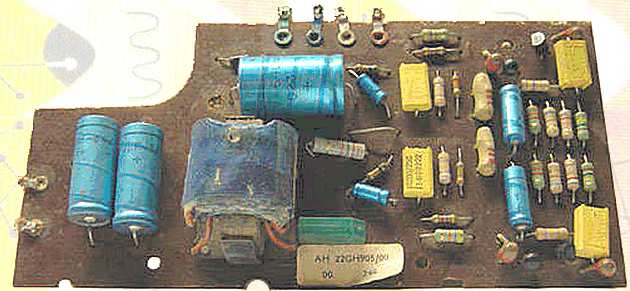

De Philips 22GH905 stereo voorversterker kan worden ingebouwd


Schema Philips 22GH905 voorversterker, het tweede kanaal is identiek. De waarde van C13 werd tijdens de productieperiode veranderd in 68 nF. Ingangsweerstand is 47 kohm, frequentiebereik 30...18.000 Hz +/- 2 dB, versterking is 35 dB.
