Erres KY576CW

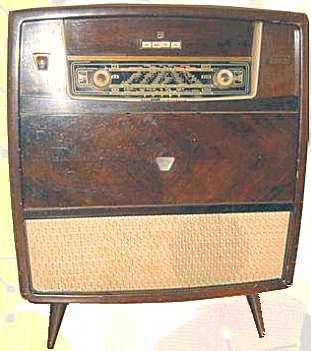

Deze Erres radio-grammofoon uit 1957 bestaat uit een houten kast met daarin een AM/FM afstemmer, mono versterker, luidsprekers en een 4-snelheden platenwisselaar.

De grammofoon wordt afgesloten met een klep. Naast de grammofoon is een platenvak met automatische verlichting en een platenwisser.

De knop links is voor Volume, rechts voor Afstemmen. De druktoetsen zijn voor Uit, Gram, LG, MG en FM. Links en rechts zitten de beide toonregelknoppen met optische indicatie.


EM81 Magisch oog

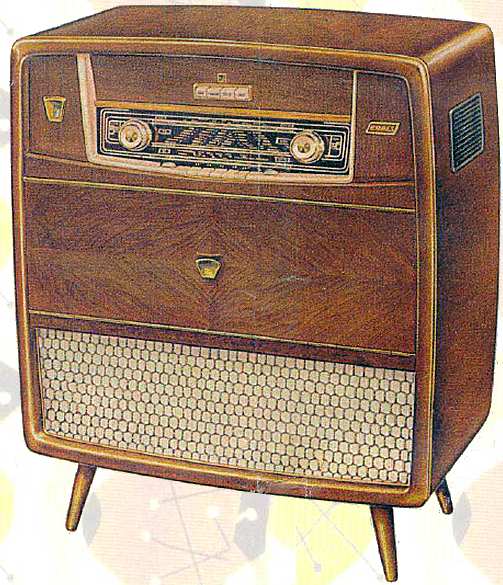

Erres folder 1958

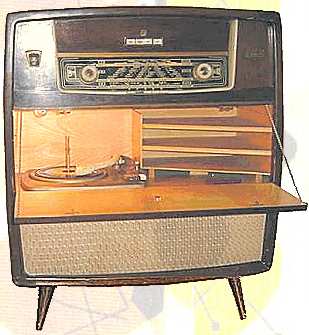

Links de PE wisselaar, rechts het platenvak

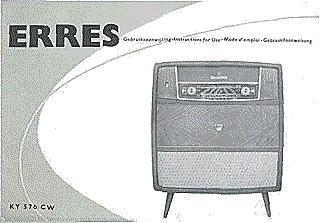

Gebruiksaanwijzing

SPECIFICATIES EN GEGEVENS

Merknaam

ERRES
Verkoop: R.S. Stokvis en Zonen N.V., Rotterdam
Fabrikant: Van der Heem N.V.

Land van herkomst Nederland
Eigennaam
Type KY576CW
Serienummer
Bouwjaar 1957
Toepassing grammofoon en omroepontvanger
Draaisnelheid 16, 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic arm
Element
kristal kantelelement PE10
2 saffier naalden op 1 drager type SNM9 78/LP
naalddruk 12 g
Aantal buizen 7
Type buizen ECC85, ECH81, EF89, EABC80, EL84, EM81, EZ80
Voedingsspanning 110 tot 250 Volt, 50 Hz
Luidspreker 3x
Chassis
Perpetuum Ebner Rex A platenwisselaar
wisselt 10 platen 25 en 30 cm door elkaar
Frontplaat luidsprekerdoek
Golfbereik LG, MG en FM
Afstemming
Schalen 3 horizontale schalen
Schakeling meng + 2xmf + det + 2xlf (AM)
meng + 3xmf +det +2xlf (FM)
Aantal kringen 5 (AM), 6 (FM)
Middenfrequentie 452 kHz (AM), 10,7 MHz (FM)
Antenne aansluitingen voor AM en FM extern en aarde
Behuizing houten kast met klep voor
Afmetingen bxhxd 83x70x36 cm
Gewicht kg
Verkoopprijs Hfl 795
Geschatte waarde
Productieperiode 1957-1960
Seriegrootte onbekend
Bijzonderheden aansluitingen voor extra luidspreker en bandrecorder
