Eden Pil grammofoon

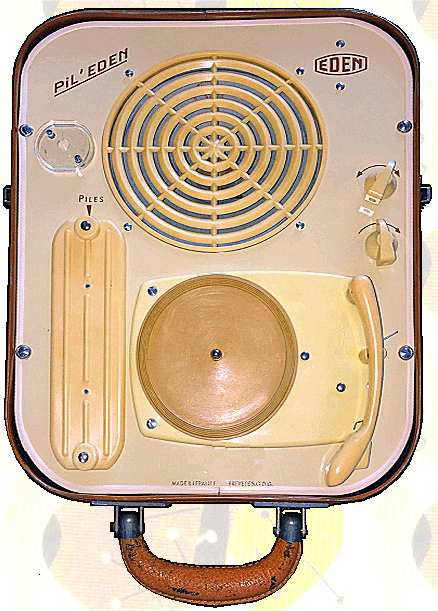

Deze Eden Pil transistor batterijgrammofoon uit 1957 speelt alleen 45-toeren platen af.

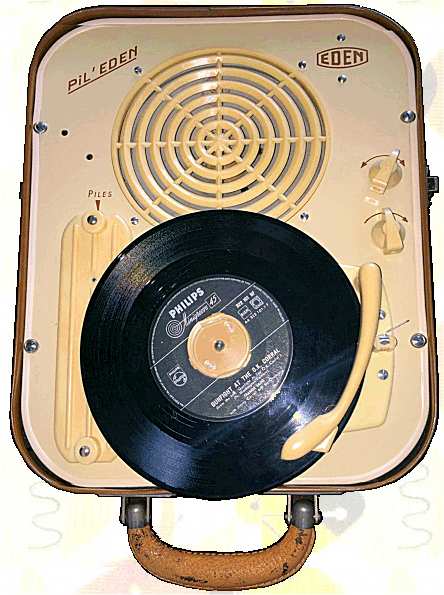

Het toestel heeft een ingebouwde versterker met 4 transistors en een luidspreker. Volume en Toon regelaars zijn achter de arm geplaatst. De snelheid wordt ingesteld met de knop links, de grammofoon wordt ingeschakeld via het lipje onder de arm. Er is niet voorzien in een automatische afslag.

De aftaster is voorzien van een enkele saffiernaald. De batterij bestaat uit 4 monocellen.

Dit toestel is van Charles den Oudsten.


"De kleinste grammofoon ter wereld"

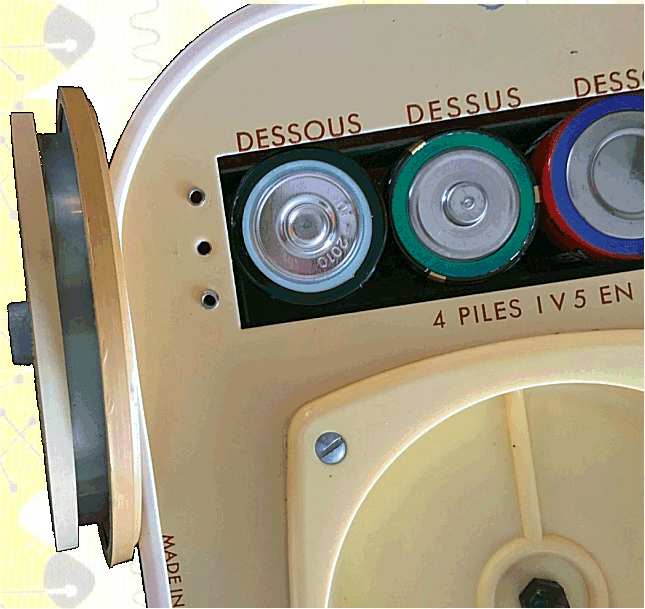

Batterijvak voor 4 monocellen, links de afgenomen draaitafel

SPECIFICATIES EN GEGEVENS
Merknaam

Eden

Land van herkomst Frankrijk
Eigennaam Pil
Type Pil
Serienummer
Bouwjaar 1957
Toepassing grammofoon
Draaisnelheid 33, 45 en 78 t/min
Plaatdiameter max. 31 cm
Arm plastic
Element kristalelement met M-naald
Aantal transistors 4
Type transistors Philips OC71 (2x), OC72 (2x)
Voedingsspanning
6 volt, 4 monocellen
60 uur speeltijd met 4 cellen
Luidspreker rond
Chassis
metalen Eden 45-toeren chassis
gegoten draaitafel
directe aandrijving motoras-draaitafelrand
uitgangsvermogen 200 mW

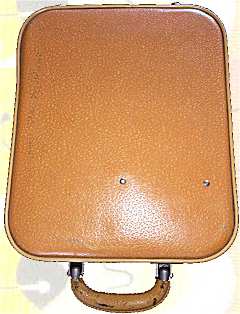

Behuizing kartonnen koffer met handgreep
Afmetingen bxhxd xx cm
Gewicht  kg
Verkoopprijs FFr
Geschatte waarde €
Productieperiode 1957
Seriegrootte onbekend
Bijzonderheden vroege batterijspeler

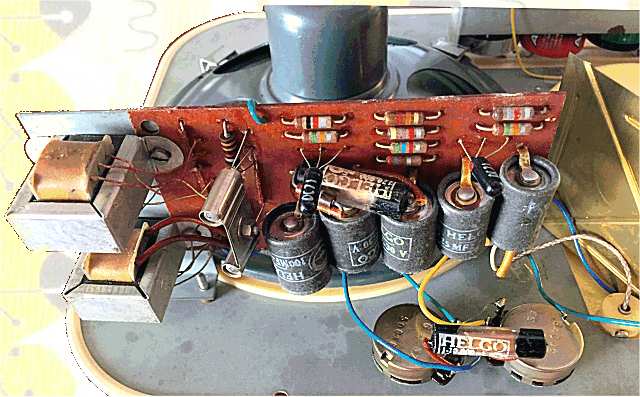

De transistorversterker bestaat uit een printplaat waarop de onderdelen zijn vastgezet. Links de in- en uitgangstrafo's

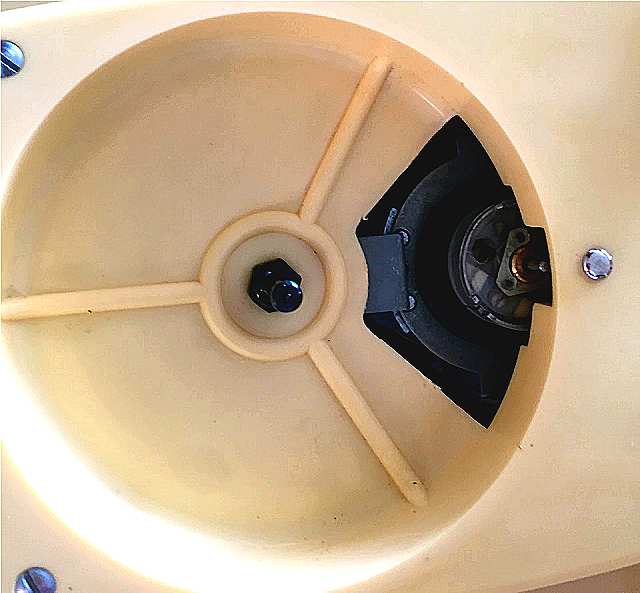

De rand van de draaitafel wordt direct aangedreven door de motoras

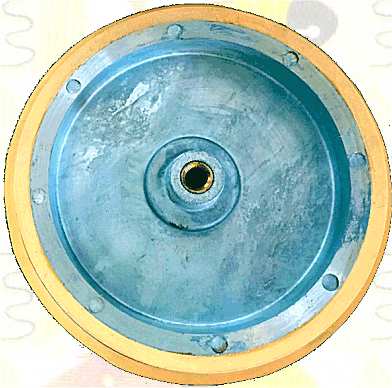

De gegoten draaitafel met aandrijfrand
